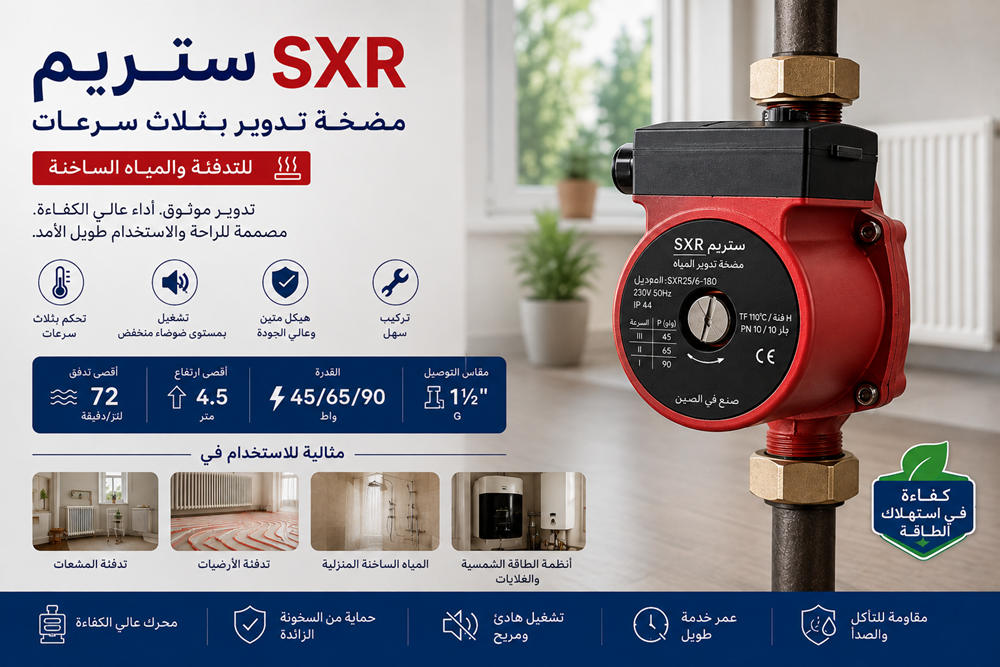

Stream SXR: مضخة تدوير ثلاثية السرعات للتدفئة والمياه الساخنة

مضخة Stream SXR هي مضخة تدوير ثلاثية السرعات مصممة لتدوير المياه بشكل موثوق في أنظمة التدفئة وتكييف الهواء والمياه الساخنة المنزلية وأنظمة تسخين المياه بالطاقة الشمسية. من خلال الجمع بين ثلاث سرعات تشغيل قابلة للتحديد وتقنية الدوار الرطب، والحماية من التشغيل الجاف، ومكونات هيدروليكية مقاومة للتآكل، ونطاق واسع لدرجة حرارة السائل من -10 درجة مئوية إلى +110 درجة مئوية، توفر SXR حلاً عملياً للتدوير لأنظمة المياه السكنية والتجارية.

يعد تدوير المياه بكفاءة أمراً ضرورياً لأداء أنظمة التدفئة الهيدروليكية وأنظمة المياه الساخنة. بدون تدوير كافٍ، قد لا يتم توزيع الحرارة بالتساوي عبر المشعات أو حلقات التدفئة الأرضية، وقد يستغرق وصول الماء الساخن إلى نقاط الاستخدام وقتاً أطول، وقد تعمل الغلايات أو مصادر الحرارة الأخرى بشكل أقل فعالية.

في الوقت نفسه، فإن استخدام سعة مضخة أكبر مما يتطلبه النظام فعلياً يمكن أن يخلق تدفقاً وضوضاء واستهلاكاً للطاقة غير ضروري. كما أن التركيبات المختلفة لها متطلبات هيدروليكية مختلفة اعتماداً على طول الأنابيب، ومقاومة النظام، وحجم المبنى، وعدد دوائر التدفئة أو التبريد.

تعالج مضخة التدوير ثلاثية السرعات Stream SXR هذه المتطلبات من خلال التشغيل متعدد السرعات. يمكن للمستخدمين والقائمين بالتركيب اختيار سرعة التشغيل وفقاً للمتطلبات الهيدروليكية للنظام، مما يوفر طريقة بسيطة لتكييف أداء المضخة دون تعقيد جهاز تدوير إلكتروني متغير السرعة بالكامل.

ما هي مضخة التدوير ثلاثية السرعات Stream SXR؟

إن Stream SXR هي مضخة تدوير ثابتة السرعة مع ثلاثة إعدادات سرعة قابلة للتحديد. وهي مصممة لتحريك المياه باستمرار عبر أنظمة الأنابيب المغلقة أو المعاد تدويرها بدلاً من نقل المياه من موقع مستقل إلى آخر.

هذا يجعلها مختلفة جوهرياً عن مضخة المياه السطحية التقليدية. عادةً ما يتم تثبيت مضخة التدوير مباشرة داخل حلقة الأنابيب وتحافظ على حركة المياه بين مصدر الحرارة وشبكة التوزيع والمعدات الطرفية.

تم تصميم سلسلة SXR لتدوير المياه في أنظمة التدفئة وتكييف الهواء والمياه الساخنة المنزلية. تسمح مجموعة مواصفاتها بمطابقة نماذج SXR المختلفة مع متطلبات النظام المختلفة.

تشمل التطبيقات النموذجية أنظمة الغلايات والتدفئة الهيدروليكية، وأنظمة التدفئة العامة، وأنظمة التبريد، وإعادة تدوير المياه الساخنة المنزلية، وأنظمة تسخين المياه بالطاقة الشمسية.

الميزات الرئيسية لمضخة التدوير Stream SXR

تشغيل ثلاثي السرعات لمتطلبات النظام المختلفة

من أبرز ميزات Stream SXR هو تشغيلها ثلاثي السرعات.

لا تتطلب جميع الأنظمة الهيدروليكية نفس معدل التدفق أو رأس المضخة. قد تكون مقاومة الهيدروليكية منخفضة نسبياً في دائرة تدفئة منزلية صغيرة، بينما قد يتطلب نظام أكبر مع أنابيب أطول أو مشعات متعددة أو عدة مناطق تدفئة أداء تدوير أكبر.

تسمح SXR باختيار سرعة التشغيل وفقاً لمتطلبات النظام بدلاً من إجبار المضخة على العمل بمستوى أداء ثابت واحد فقط.

قد تكون السرعة المنخفضة مناسبة عندما يكون الطلب الهيدروليكي محدوداً، بينما يمكن أن توفر السرعة الأعلى تدويراً إضافياً عندما يكون التدفق أو الرأس المطلوب أكبر.

يمنح هذا النهج ثلاثي السرعات القائمين بالتركيب طريقة مباشرة لتكييف تشغيل المضخة أثناء التشغيل الأولي وموازنة النظام.

تقنية الدوار الرطب لتشغيل منخفض الضوضاء

تعتبر الضوضاء اعتباراً مهماً لمضخات التدوير لأنها غالباً ما يتم تركيبها داخل المباني السكنية وقد تعمل لفترات طويلة.

تستخدم Stream SXR تقنية الدوار الرطب عالية الجودة المصممة لتشغيل منخفض الضوضاء.

في جهاز التدوير ذي الدوار الرطب، يلعب السائل الذي يتم ضخه دوراً مهماً داخل مجموعة الدوار. يلغي هذا التصميم الحاجة إلى ترتيب التبريد الخارجي التقليدي للمحرك الموجود في العديد من المضخات السطحية ويساعد على توفير تشغيل سلس وهادئ.

تعتبر ضوضاء التشغيل المنخفضة ذات قيمة خاصة في أنظمة التدفئة السكنية، حيث قد يتم تركيب معدات التدوير بالقرب من غرف النوم أو أماكن المعيشة أو غرف المرافق أو المناطق المأهولة الأخرى.

الحماية من التشغيل الجاف

الماء ضروري للتشغيل الطبيعي لمضخة التدوير ذات الدوار الرطب. يمكن أن يتسبب التشغيل بدون كمية كافية من الماء في حرارة زائدة وتلف المكونات الداخلية للمضخة.

تتضمن Stream SXR حماية من التشغيل الجاف مصممة لحماية المضخة من التشغيل الجاف أثناء بدء التشغيل والتشغيل العادي.

يوفر هذا طبقة إضافية من الحماية أثناء الظروف غير الطبيعية للنظام ويمكن أن يساعد في تقليل مخاطر تلف المضخة الناتج عن عدم كفاية المياه داخل دائرة التدوير.

يظل التعبئة والتهوية والتركيب والتشغيل الصحيح للنظام أمرًا ضروريًا حتى عند توفر الحماية من التشغيل الجاف.

سهل التنظيف ومقاوم للجير

يمكن أن تؤثر الرواسب المعدنية والقشور على معدات تدوير المياه بمرور الوقت، خاصة في تطبيقات التدفئة والمياه الساخنة المنزلية.

تم تصميم SXR ليكون سهل التنظيف ومقاومًا للجير، مما يساعد على تبسيط الصيانة ودعم التشغيل الموثوق طوال عمر النظام.

يمكن أن تكون هذه الميزة مفيدة بشكل خاص في المناطق ذات المياه الأكثر صلابة، حيث قد تتراكم الرواسب المعدنية بسرعة أكبر داخل معدات معالجة المياه.

دفاعة وغلاف مضخة مقاومان للتآكل

تعمل مضخات التدوير في اتصال مستمر مع الوسط المتداول، مما يجعل مقاومة التآكل اعتبارًا مهمًا للمكونات الهيدروليكية.

تستخدم Stream SXR دفاعة وغلاف مضخة مقاومين للتآكل لتحسين المتانة في تطبيقات التدوير المناسبة.

يمكن أيضًا تخصيص تكوينات مختلفة للدفاعة وجسم المضخة وفقًا لطراز SXR المحدد ومتطلبات التطبيق.

تركيب كهربائي سريع وبسيط

يعد وقت التركيب اعتبارًا مهمًا لمقاولي التدفئة والسباكين وتكاملي الأنظمة.

تم تصميم SXR لتركيب كهربائي سريع وبسيط، مما يساعد على تبسيط استبدال المضخة وتركيب النظام الجديد.

كما أن تكوينها المضغوط كمدورة يجعلها مناسبة للتركيب المباشر في أنابيب التدوير حيث قد تكون المساحة محدودة.

نطاق واسع لدرجة حرارة السائل من -10 درجة مئوية إلى +110 درجة مئوية

تدعم SXR نطاقًا واسعًا لدرجة حرارة السائل من -10 درجة مئوية إلى +110 درجة مئوية.

يسمح هذا النطاق التشغيلي الواسع للمضخة بخدمة تطبيقات التدفئة والتبريد بدلاً من أن تقتصر على تدوير المياه الساخنة التقليدية فقط.

عند الطرف الأعلى من النطاق، تكون SXR مناسبة لتدوير المياه ذات درجة الحرارة العالية ضمن ظروفها المقدرة. وفي درجات الحرارة المنخفضة، يمكنها أيضًا دعم تطبيقات أنظمة التبريد المناسبة.

هذا التنوع يجعل SXR ذات صلة بمقاولي وموزعي التدفئة والتهوية وتكييف الهواء الذين يخدمون تطبيقات تدوير متعددة بعائلة مضخات واحدة.

التطبيقات المثالية لمدورة Stream SXR ثلاثية السرعات

أنظمة تسخين الغلايات والمياه الهيدروليكية (الهيدرونيك)

تعد أنظمة تسخين الغلايات والمياه الهيدروليكية من بين التطبيقات الأساسية لـ SXR.

في النظام الهيدروليكي، تقوم الغلاية بتسخين المياه وتقوم مضخة التدوير بنقل هذه المياه الساخنة عبر الأنابيب إلى المشعاعات أو المسخنات الحرارية أو دوائر التدفئة الأرضية أو غيرها من بواعث الحرارة.

بدون التدوير الكافي، يمكن أن يصبح توزيع الحرارة غير متساوٍ وقد تستغرق بعض أجزاء المبنى وقتًا أطول للوصول إلى درجة الحرارة المطلوبة.

يتيح الضبط ثلاثي السرعات في SXR للقائمين بالتركيب اختيار مستوى التدوير وفقًا للمقاومة الهيدروليكية ومتطلبات التدفق لدائرة التدفئة.

أنظمة التدفئة الأرضية

تعتمد أنظمة التدفئة الأرضية المعتمدة على الماء على تدوير مستمر ومنضبط عبر حلقات طويلة من الأنابيب المثبتة تحت الأرضية.

يجب أن توفر مضخة التدوير تدفقًا كافيًا لتوزيع المياه الساخنة عبر هذه الحلقات مع التغلب على المقاومة الهيدروليكية الناتجة عن الأنابيب والمجمعات والصمامات والتجهيزات.

يمكن أن تكون مضخة التدوير ثلاثية السرعات مفيدة في هذه التركيبات لأنه يمكن ضبط مستوى التشغيل أثناء تشغيل النظام وموازنته.

كما أن تصميم SXR ذو الدوار الرطب منخفض الضوضاء مناسب تمامًا لتطبيقات التدفئة الأرضية السكنية حيث يكون التشغيل الهادئ مرغوبًا فيه.

إعادة تدوير المياه الساخنة المنزلية

في المنازل والمباني الكبيرة، يمكن أن تؤدي المسافة بين سخان المياه وأبعد صنبور أو دش إلى فترات انتظار طويلة للحصول على الماء الساخن.

يحافظ نظام إعادة تدوير الماء الساخن المنزلي على الدوران عبر حلقة أنابيب مخصصة بحيث يظل الماء الساخن متاحًا بالقرب من نقاط الاستخدام.

يمكن لمضخة SXR توفير الدوران المطلوب لأنظمة إعادة تدوير الماء الساخن المنزلي المناسبة، مما يساعد على تحسين راحة المستخدم وتقليل التأخير قبل وصول الماء الساخن إلى التركيبات.

أنظمة التدفئة

يمكن دمج مضخة SXR في مجموعة متنوعة من أنظمة التدفئة حيث يجب أن يدور الماء أو أي سائل متوافق آخر بين مصدر الحرارة وشبكة التوزيع.

توفر إعدادات السرعة القابلة للتحديد مرونة عند مطابقة أداء المضخة مع تخطيطات الأنظمة المختلفة والمتطلبات الهيدروليكية.

أنظمة التبريد

لا تقتصر مضخات الدوران على تطبيقات التدفئة.

يمكن أيضًا استخدام مضخة SXR في أنظمة التبريد المناسبة حيث يكون دوران السوائل مطلوبًا لنقل الطاقة الحرارية عبر النظام.

إن تصنيف درجة حرارة السائل حتى -10 درجة مئوية يوسع نطاق التشغيل المحتمل لتطبيقات التبريد المناسبة.

المواصفات الفنية لمضخة Stream SXR

المعامل

المواصفة

يختلف معدل التدفق، والرأس، ومادة المروحة، ومادة جسم المضخة، والمواصفات الأخرى وفقًا لطراز SXR الفردي والتكوين. لذلك يجب اختيار الطراز المحدد وفقًا للمتطلبات الهيدروليكية للتركيب.

لماذا تختار مضخة دوران بثلاث سرعات؟

تعمل مضخة التدوير أحادية السرعة بمستوى أداء ثابت واحد. قد يكون هذا كافياً عندما يكون لدى النظام متطلبات هيدروليكية ثابتة ومعروفة، لكنه يوفر مرونة محدودة أثناء التركيب والتشغيل.

توفر مضخة التدوير ثلاثية السرعات للفنيين ثلاثة مستويات تشغيل لمطابقة أداء المضخة مع النظام بشكل أفضل.

على سبيل المثال، إذا كانت السرعة القصوى تنتج دوراناً أكثر من اللازم، يمكن تحويل المضخة إلى إعداد أقل. إذا كان النظام يتطلب تدفقاً إضافياً للتغلب على مقاومة هيدروليكية أكبر، يمكن اختيار سرعة أعلى.

يوفر هذا توازناً بسيطاً بين بناء المضخات التقليدية ثابتة السرعة ومضخات التدوير متغيرة السرعة الأكثر تقدماً والتي يتم التحكم فيها إلكترونياً.

مضخة التدوير ثلاثية السرعات مقابل المضخة الدوارة أحادية السرعة

مضخة التدوير أحادية السرعة

مضخة Stream SXR ثلاثية السرعات

مضخة SXR ثلاثية السرعات مقابل المضخة الدوارة عالية الكفاءة متغيرة السرعة

تخدم مضخات التدوير ثلاثية السرعات ومضخات التدوير متغيرة السرعة التي يتم التحكم فيها إلكترونياً متطلبات سوق مختلفة.

توفر SXR ثلاث سرعات تشغيل قابلة للتحديد يدوياً، مما يمنح الفنيين تحكماً مباشراً في أداء المضخة مع الحفاظ على تصميم مضخة بسيط واقتصادي.

تستخدم المضخة الدوارة متغيرة السرعة عالية الكفاءة تحكماً إلكترونياً ومحركاً متغير السرعة لضبط التشغيل عبر نطاق أوسع. اعتماداً على الطراز، قد تشمل هذه المضخات التكيف التلقائي، أو الضغط النسبي، أو الضغط الثابت، أو PWM، أو أوضاع تشغيل متقدمة أخرى.

بالنسبة للمشاريع التي تكون فيها التركيبات البسيطة والتقنية المثبتة والضبط ثلاثي المستويات المباشر من الأولويات، توفر SXR حلاً عملياً. حيث يكون التكيف الهيدروليكي التلقائي ومتطلبات كفاءة الطاقة الأعلى هي الأولوية الرئيسية، قد تكون المضخة الدوارة عالية الكفاءة التي يتم التحكم فيها إلكترونياً أكثر ملاءمة.

كيفية اختيار مضخة التدوير SXR المناسبة

يجب أن يعتمد اختيار مضخة التدوير بشكل أساسي على معدل التدفق المطلوب والضاغط (الهيد) للنظام.

يعتمد التدفق المطلوب على كمية الحرارة التي يجب نقلها عبر النظام وفرق درجة الحرارة المصمم بين مياه الإمداد والعودة.

يتم تحديد الضاغط المطلوب للمضخة بشكل أساسي من خلال المقاومة الهيدروليكية. يساهم طول الأنبوب، وقطر الأنبوب، والمجمعات، والصمامات، والتجهيزات، والمبادلات الحرارية، والمشعات، وحلقات التدفئة الأرضية في فقدان الضغط.

لا ينبغي التعامل مع الارتفاع المادي لنظام تدفئة هيدروني مغلق بنفس طريقة التعامل مع ارتفاع الرفع الثابت لنظام نقل المياه المفتوح. في حلقة التدوير المغلقة المعبأة بشكل صحيح، يهتم تحديد حجم المضخة بشكل أساسي بالتغلب على مقاومة النظام والحفاظ على تدفق التدوير المطلوب.

بمجرد اختيار طراز SXR المناسب، توفر وظيفة السرعات الثلاث خيار ضبط إضافي أثناء تشغيل النظام.

الهدف ليس تشغيل المضخة تلقائياً بأعلى سرعة. الإعداد المناسب هو الذي يوفر دوراناً كافياً للنظام دون تدفق غير ضروري.

الأسئلة الشائعة حول Stream SXR

ما هو استخدام مضخة التدوير Stream SXR؟

تم تصميم Stream SXR لأنظمة الغلايات والتدفئة الهيدرونيكية، وأنظمة التدفئة العامة، وأنظمة التبريد، وإعادة تدوير الماء الساخن المنزلي، وأنظمة تسخين المياه بالطاقة الشمسية.

كم عدد السرعات التي تتمتع بها مضخة SXR؟

توفر مضخة SXR ثلاث سرعات تشغيل قابلة للتحديد، مما يسمح بتكييف تشغيل المضخة مع متطلبات النظام المختلفة.

هل يمكن استخدام مضخة SXR للتدفئة الأرضية؟

يمكن استخدام مضخة SXR في تطبيقات التدفئة الهيدرونيكية المناسبة، بما في ذلك أنظمة التدفئة الأرضية القائمة على الماء، عندما يوفر الطراز المحدد معدل التدفق والضغط المطلوبين للتركيب.

هل يمكن لمضخة SXR تدوير الماء الساخن المنزلي؟

نعم. تعد إعادة تدوير الماء الساخن المنزلي أحد التطبيقات المحددة لسلسلة SXR. يجب اختيار هيكل المضخة وتكوين المروحة المناسبين للنظام المقصود.

ما هي أقصى درجة حرارة للسائل؟

تم تصنيف مضخة SXR لتدوير السوائل عند درجات حرارة تصل إلى +110 درجة مئوية.

ما هي أدنى درجة حرارة للسائل؟

يمتد نطاق درجة حرارة السائل المحدد إلى -10 درجات مئوية، مما يسمح لمضخة SXR بخدمة تطبيقات التدفئة والتبريد المناسبة.

هل مضخة SXR مزعجة؟

تستخدم مضخة SXR تقنية الدوار الرطب عالية الجودة المصممة لتشغيل منخفض الضوضاء، مما يجعلها مناسبة لتطبيقات التدفئة السكنية وتدوير الماء الساخن.

هل تتمتع مضخة SXR بحماية من التشغيل الجاف؟

نعم. تتضمن مضخة SXR حماية من التشغيل الجاف لظروف بدء التشغيل والتشغيل العادي.

ما هو تصنيف الحماية IP لمضخة SXR؟

تتمتع مضخة Stream SXR بدرجة حماية IP44.

ما هي فئة العزل التي تستخدمها مضخة SXR؟

تم تحديد مضخة SXR بعزل من الفئة H.

ما هو مصدر الطاقة الذي تتطلبه مضخة SXR؟

مصدر الطاقة الرئيسي المحدد هو أحادي الطور 230 فولت بتردد 50 هرتز.

هل يمكن استخدام مضخة SXR في أنظمة تسخين المياه بالطاقة الشمسية؟

نعم. يعد تسخين المياه بالطاقة الشمسية أحد التطبيقات المقصودة المدرجة لسلسلة SXR.

هل مضخة SXR مضخة تدوير متغيرة السرعة؟

مضخة SXR هي مضخة تدوير بثلاث سرعات وليست مضخة إلكترونية متغيرة السرعة بشكل مستمر. يمكن للمستخدمين الاختيار بين ثلاث سرعات تشغيل وفقًا لمتطلبات النظام.

الخلاصة

توفر مضخة التدوير Stream SXR ثلاثية السرعات حلاً مباشرًا وموثوقًا لتدوير المياه في أنظمة التدفئة والتبريد والماء الساخن المنزلي وتسخين المياه بالطاقة الشمسية.

تسمح سرعاتها الثلاث القابلة للتحديد للقائمين على التركيب بتكييف تشغيل المضخة مع المتطلبات الهيدروليكية المختلفة، بينما تدعم تقنية الدوار الرطب التشغيل الهادئ في البيئات السكنية والتجارية.

مع الحماية من التشغيل الجاف، والتصميم المقاوم للجير، والمكونات الهيدروليكية المقاومة للتآكل، وعزل الفئة H، وحماية IP44، ونطاق واسع لدرجة حرارة السائل من -10 درجة مئوية إلى +110 درجة مئوية، تم تصميم مضخة SXR لتشغيل موثوق عبر مجموعة واسعة من تطبيقات التدوير.

بالنسبة للموزعين ومقاولي التدفئة والتهوية وتكييف الهواء والسباكين وقائمي تركيب أنظمة التدفئة الذين يبحثون عن مضخة تدوير عملية بثلاث سرعات للغلايات والتدفئة الهيدرونيكية وإعادة تدوير الماء الساخن المنزلي أو أنظمة التبريد أو التدفئة الشمسية، تقدم Stream SXR مزيجًا مرنًا من ضبط السرعة البسيط والتشغيل منخفض الضوضاء والتوافق الواسع مع التطبيقات.

```
