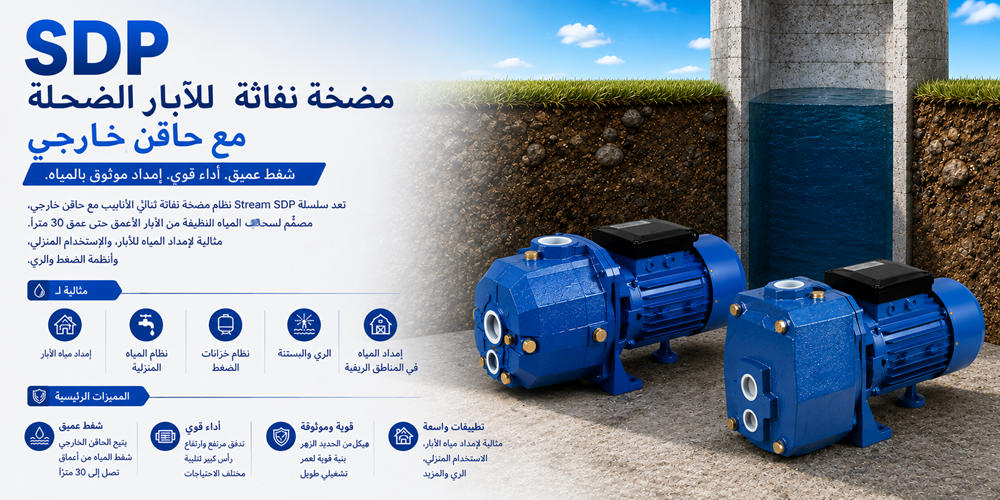

Stream SDP: مضخة JET للآبار بقدرة شفط عميق

يصبح سحب المياه من البئر أكثر صعوبة مع زيادة المسافة بين المضخة ومستوى الماء. قد تعمل المضخة السطحية التقليدية بشكل جيد مع مصدر المياه الضحل، لكن ظروف الشفط الأعمق تتطلب حلاً هيدروليكيًا مختلفًا.

تم تصميم مضخة ستريم SDP النفاثة للآبار الضحلة خصيصًا لهذا النوع من التطبيقات.

على عكس المضخة النفاثة التقليدية ذاتية التحضير التي تحتوي على قاذف مدمج داخل جسم المضخة، يمكن لنظام SDP استخدام قاذف خارجي يتم تركيبه في قاع البئر وتوصيله بالمضخة السطحية عبر أنبوبين. يسمح هذا التكوين للنظام بالوصول إلى أعماق شفط أكبر بكثير مع الحفاظ على المحرك الكهربائي والمضخة الطاردة المركزية الرئيسية فوق سطح الأرض.

تشمل سلسلة ستريم SDP الطرازات SDP255 وSDP355 وSDP505، بقوة محرك تتراوح من 550 واط إلى 1100 واط، وتدفق أقصى من 35 إلى 60 لتر/دقيقة، وأقصى رفع من 45 إلى 60 مترًا، وأقصى عمق شفط من 15 إلى 30 مترًا حسب الطراز.

بالنسبة للمنازل والمزارع وأنظمة الري التي تحتاج إلى سحب المياه النظيفة من البئر مع الحفاظ على إمكانية الوصول إلى المضخة الرئيسية على السطح، يوفر SDP بديلاً عمليًا بين المضخة النفاثة التقليدية للآبار الضحلة والمضخة الغاطسة العميقة.

ما هي مضخة ستريم SDP النفاثة؟

ستريم SDP هي نظام مضخة نفاثة من الحديد الزهر مصممة لإمدادات مياه الآبار والاستخدام المنزلي والري.

أهم ما يميزها هو ترتيب القاذف.

في المضخة النفاثة السطحية التقليدية، عادةً ما يكون القاذف مدمجًا في الجسم الهيدروليكي للمضخة. هذا التصميم بسيط ومدمج، لكن عمق الشفط محدود بالظروف الفيزيائية التي تؤثر على مضخات الشفط المثبتة على السطح.

توفر SDP حلاً مختلفًا. يمكن وضع القاذف في قاع البئر وتوصيله بجسم المضخة الطاردة المركزية عبر أنبوبين.

أحد الأنبوبين يشارك في توصيل المياه المضغوطة إلى القاذف، بينما يحمل الآخر تدفق المياه الناتج عائدًا إلى المضخة السطحية. من خلال نقل القاذف بالقرب من مصدر المياه، يمكن للنظام العمل على أعماق آبار أكبر من المضخة النفاثة السطحية التقليدية أحادية الأنبوب.

المواصفات الفنية لمضخة ستريم SDP

القيم أعلاه هي أقصى تصنيفات للطرازات الفردية. لا يحدث أقصى تدفق وأقصى رفع وأقصى عمق شفط في وقت واحد عند نفس نقطة التشغيل. يعتمد الأداء الفعلي على عمق البئر ومستوى الماء وقطر الأنبوب وطول الأنبوب والمقاومة الهيدروليكية وظروف التركيب.

ما الذي يميز SDP عن المضخة النفاثة القياسية؟

للوهلة الأولى، قد يبدو SDP مشابهًا للمضخة النفاثة التقليدية المصنوعة من الحديد الزهر. الاختلاف الرئيسي يكمن في النظام الهيدروليكي.

عادةً ما يكون للمضخة النفاثة التقليدية ذاتية التحضير قاذف مثبت داخل جسم المضخة السطحية أو بجواره مباشرة. لذلك تظل آلية الضخ بأكملها فوق مصدر المياه.

هذا الترتيب مناسب، لكن الضغط الجوي يضع حدًا عمليًا لمدى الارتفاع الذي يمكن أن تصل إليه المياه عن طريق الشفط وحده.

لهذا السبب، ترتبط مضخات النفث السطحية التقليدية للآبار الضحلة عادةً بمستويات مياه تبلغ حوالي 8-9 أمتار أو أقل في الظروف المناسبة.

تتغلب مضخة Stream SDP على هذا القيد من خلال السماح للقاذف بالعمل في الأسفل داخل البئر.

بدلاً من مطالبة المضخة السطحية بإنشاء قوة الشفط الكاملة من الأعلى، يستخدم القاذف الخارجي المياه المتداولة للمساعدة في رفع مياه البئر نحو السطح.

لهذا السبب يمكن لسلسلة SDP توفير تصنيفات أقصى عمق شفط تبلغ 15 مترًا و25 مترًا وحتى 30 مترًا حسب الطراز.

كيف تعمل مضخة النفث ذات القاذف الخارجي؟

يعد فهم نظام القاذف ثنائي الأنابيب أمرًا مهمًا عند اختيار مضخة SDP.

يتكون النظام من مضخة طرد مركزي مثبتة على السطح وقاذف موضوع في الأسفل داخل البئر.

يتم توصيل المكونين من خلال أنبوبين للمياه.

الخطوة 1: المضخة السطحية تقوم بتدوير المياه

عندما يبدأ تشغيل المحرك الكهربائي، تولد مضخة الطرد المركزي تدفق المياه والضغط.

يتم توجيه جزء من هذه المياه المضغوطة إلى أسفل أحد الأنابيب باتجاه القاذف.

الخطوة 2: مرور المياه عبر فوهة القاذف

داخل القاذف، يتم تسريع المياه عبر فوهة.

تؤدي السرعة المتزايدة إلى إنشاء منطقة ضغط منخفض تساعد في سحب مياه إضافية من البئر إلى القاذف.

الخطوة 3: اختلاط مياه البئر مع المياه المتداولة

تتحد المياه المسحوبة من البئر مع مياه الدفع المتداولة داخل القاذف.

يتم بعد ذلك توجيه التدفق المدمج إلى الأعلى عبر الأنبوب الثاني باتجاه المضخة السطحية.

الخطوة 4: وصول المياه إلى النظام السطحي

تستقبل مضخة الطرد المركزي المياه العائدة وتزود بها المنزل أو خزان الضغط أو نظام الري أو أي تطبيق آخر للمياه النظيفة.

يستمر جزء من المياه نحو نقطة الاستخدام، بينما يتم إعادة تدوير الكمية المطلوبة لتشغيل القاذف عبر النظام.

لماذا استخدام قاذف خارجي؟

السبب الرئيسي بسيط: عمق بئر أكبر.

لا تستطيع المضخة السطحية التقليدية سحب المياه باستمرار من عمق غير محدود. يفرض الضغط الجوي قيدًا فيزيائيًا أساسيًا على ارتفاع الشفط.

من خلال وضع القاذف في الجزء السفلي من البئر، تغير SDP طريقة عمل النظام الهيدروليكي وتسمح بتزويد المياه من مصادر أعمق بكثير.

هذا يجعل نظام النفث ذو القاذف الخارجي مفيدًا بشكل خاص عندما يكون مستوى الماء عميقًا جدًا بالنسبة لمضخة سطحية عادية للآبار الضحلة، ولكن المستخدم لا يزال يرغب في بقاء المحرك الكهربائي والمضخة الرئيسية فوق سطح الأرض.

أقصى عمق شفط يصل إلى 30 مترًا

أكثر الخصائص الأدائية تميزًا لسلسلة Stream SDP هي قدرتها على الشفط.

تم تصنيف SDP255 لأقصى عمق شفط يصل إلى 15 مترًا، وSDP355 حتى 25 مترًا، وSDP505 حتى 30 مترًا في الظروف المحددة.

يمنح هذا المستخدمين ثلاثة مستويات أداء لأعماق الآبار ومتطلبات المياه المختلفة.

ومع ذلك، لا ينبغي أبدًا أن يعتمد اختيار المضخة فقط على العمق الفعلي للبئر.

القياس المهم هو العلاقة بين تركيب المضخة ومستوى الماء الفعلي، بالإضافة إلى مستوى الماء الديناميكي أثناء الضخ.

مستوى الماء الساكن مقابل مستوى الماء الديناميكي

من أهم الاعتبارات عند اختيار مضخة البئر هو فهم أن العمق الكلي للبئر ليس بالضرورة هو نفس عمق الضخ المطلوب.

إن مستوى الماء الساكن هو المسافة من السطح إلى الماء عندما لا تعمل المضخة.

إن مستوى الماء الديناميكي هو مستوى الماء أثناء تشغيل المضخة.

عندما يتم سحب الماء من البئر، قد ينخفض مستوى الماء. يُعرف هذا التغيير عادةً باسم هبوط مستوى الماء.

بالنسبة لاختيار المضخة، فإن حالة التشغيل الديناميكية أكثر أهمية من مجرد معرفة مدى عمق قاع البئر.

قد يصل عمق البئر إلى 40 مترًا بينما يكون مستوى الماء فيه أقرب بكثير إلى السطح. وعلى العكس من ذلك، فإن المضخة المختارة لتكون قريبة جدًا من أقصى قدرة شفط لها قد تواجه صعوبة إذا انخفض مستوى الماء بشكل كبير أثناء الضخ.

الملامح الرئيسية لـ Stream SDP

قاذف خارجي لمصادر المياه الأعمق

ترتيب القاذف الخارجي هو السمة المميزة لنظام SDP.

من خلال تثبيت القاذف في أسفل البئر، يمكن للنظام الوصول إلى مصادر المياه التي تتجاوز نطاق الشفط الطبيعي للعديد من مضخات JET السطحية التقليدية.

مكونات الآبار الضحلة والعميقة

يتم تزويد SDP بقاذف JET للآبار الضحلة المثبت، ويتم تزويده أيضًا بمكونات لتكوينات الآبار الأعمق.

يوفر هذا مرونة أكبر عند تكييف المضخة مع تركيبات الآبار المختلفة.

هيكل من الحديد الزهر المتين

يستخدم SDP جسم مضخة من الحديد الزهر.

يظل الحديد الزهر مادة مستخدمة على نطاق واسع للمضخات السطحية التقليدية لأنه يوفر غلافًا هيدروليكيًا صلبًا ومتينًا لتطبيقات المياه النظيفة العامة.

أقصى تدفق يصل إلى 60 لتر/دقيقة

يوفر أكبر طراز SDP505 أقصى تدفق يصل إلى 60 لتر/دقيقة، مما يمنح السلسلة سعة كافية لمجموعة من متطلبات المياه المنزلية والري.

أقصى رفع يصل إلى 60 مترًا

بالإضافة إلى قدرة الشفط العميق، توفر سلسلة SDP أقصى رفع يصل إلى 60 مترًا حسب الطراز.

هذا مهم لأن مضخة البئر يجب ألا تقوم فقط بإحضار الماء إلى السطح؛ بل قد تحتاج أيضًا إلى توفير ضغط مفيد للمنزل أو وعاء الضغط أو نظام الري.

التركيب وظروف التشغيل

فيما يمكن استخدام Stream SDP؟

إمداد مياه الآبار

استخراج مياه الآبار هو التطبيق الأساسي لـ SDP.

إن تصميمها مع القاذف الخارجي يجعلها مفيدة بشكل خاص عندما يتجاوز مستوى الماء القدرة العملية للشفط لمضخة JET التقليدية أحادية الأنبوب.

إمدادات المياه المنزلية

يمكن لمضخة SDP توفير مياه الآبار النظيفة لأنظمة المياه المنزلية العامة.

وعند دمجها مع معدات التحكم في الضغط المناسبة، يمكن أن تشكل جزءًا من نظام إمداد مياه منزلي تلقائي.

أنظمة خزانات الضغط

يمكن استخدام المضخة مع خزانات الضغط أو خزانات الصدمات الصغيرة والمتوسطة لإنشاء نظام توزيع مياه تلقائي.

يقوم نظام خزان الضغط المضبوط بشكل صحيح بتخزين المياه المضغوطة ويسمح للمضخة بالبدء والتوقف وفقًا للطلب على المياه.

ري الحدائق

إن الجمع بين استخراج مياه الآبار، والتدفق المفيد، وارتفاع رأس الضخ النسبي يجعل مضخة SDP مناسبة لري الحدائق وتطبيقات سقي المياه النظيفة الأخرى.

إمدادات المياه الريفية

غالبًا ما تعتمد العقارات التي لا تتوفر فيها شبكة مياه بلدية موثوقة على الآبار الخاصة.

يمكن لنظام مضخة البئر المثبتة على السطح أن يوفر حلاً عمليًا للمنازل والمزارع والعقارات الريفية الأخرى حيث تتوفر المياه الجوفية النظيفة.

مقارنة مضخة SDP بمضخة JET التقليدية للآبار الضحلة

إذا كان مستوى الماء ضحلًا نسبيًا، فقد توفر مضخة JET التقليدية ذاتية التحضير مثل سلسلة Stream SJET حلاً أبسط.

عندما يتجاوز مستوى الماء نطاق الشفط العملي لمضخة JET السطحية القياسية، يصبح نظام القاذف الخارجي SDP أكثر أهمية.

مقارنة مضخة SDP النفاثة بمضخة الآبار الغاطسة

بالنسبة للآبار الأعمق، قد يفكر المشترون أيضًا في مضخة غاطسة.

يستخدم الحلان نهجين مختلفين جوهريًا.

يعتمد الحل الصحيح على عمق البئر، وقطر التجويف، ومستوى الماء، والتدفق المطلوب، والضغط المطلوب، وتفضيلات التركيب، ومتطلبات الصيانة.

لماذا يُبقى محرك المضخة فوق سطح الأرض؟

إحدى المزايا العملية لنظام JET ذي القاذف الخارجي هي سهولة الوصول.

يعمل القاذف في عمق البئر، لكن المحرك الكهربائي والمضخة الطاردة المركزية الرئيسية يبقيان على السطح.

يسمح ذلك بالفحص الروتيني للمحرك، وجسم المضخة، والختم الميكانيكي، والتوصيلات الخارجية دون إزالة وحدة الضخ كاملة من البئر.

بالنسبة للمستخدمين والمركّبين المعتادين على المضخات السطحية التقليدية، يمكن أن يجعل ذلك الصيانة الروتينية أكثر وضوحًا وسهولة.

لماذا تعتبر صمامات القدم والمرشحات مهمة؟

يتطلب تركيب Stream SDP تحكمًا مناسبًا في عمود الماء وحماية لفتحة الشفط.

يساعد صمام القدم في منع الماء من التصريف عائدًا إلى البئر عندما تتوقف المضخة، مما يدعم عملية التعبئة وإعادة التشغيل الموثوقة.

يساعد المرشح أو المصفي عند فتحة الشفط في منع دخول الحطام الأكبر إلى القاذف والنظام الهيدروليكي.

نظرًا لأن SDP مصممة للمياه النظيفة والسوائل غير العدوانية كيميائيًا، فلا ينبغي التعامل معها كمضخة للمياه القذرة أو مياه الصرف الصحي.

كيفية الاختيار بين SDP255 وSDP355 وSDP505

SDP255 — للأعماق المعتدلة للآبار

تستخدم SDP255 محركًا بقوة 550 واط وتوفر أقصى تدفق يبلغ 35 لترًا/دقيقة، وأقصى رفع يبلغ 45 مترًا، وأقصى عمق شفط يبلغ 15 مترًا.

إنها الطراز الابتدائي للتطبيقات التي يكون فيها مصدر المياه خارج النطاق الطبيعي لمضخة JET السطحية الأساسية ولكنها لا تتطلب القدرة الأعمق لطرازات SDP الأكبر.

SDP355 — لتطبيقات الآبار الأعمق

تزيد SDP355 من قوة المحرك إلى 750 واط، وأقصى تدفق إلى 38 لترًا/دقيقة، وأقصى رفع إلى 50 مترًا، وأقصى عمق شفط إلى 25 مترًا.

توفر خيارًا متوسطًا للتركيبات المنزلية وأنظمة الري التي تتطلب عمق شفط أكبر بشكل ملحوظ.

SDP505 — الأداء الأقصى في السلسلة

SDP505 هي أكبر طراز في المجموعة، وتستخدم محركًا بقوة 1100 واط.

توفر أقصى تدفق يصل إلى 60 لترًا/دقيقة، وأقصى رفع يصل إلى 60 مترًا، وأقصى عمق شفط يصل إلى 30 مترًا.

هذا يجعلها الخيار الأقوى في مجموعة SDP لمستويات المياه الأعمق أو التطبيقات التي تتطلب توصيل مياه أكبر.

اعتبارات التركيب الهامة

تأكد من مستوى الماء الفعلي

لا تختار المضخة بناءً على العمق الإجمالي للبئر فقط.

حدد مستويات المياه الثابتة والديناميكية واترك هامش أداء كافٍ لتغيرات مستويات المياه الموسمية.

اتبع الترتيب الصحيح للأنبوبين

يعتمد القاذف الخارجي على دوران المياه بشكل صحيح بين المضخة السطحية والقاذف.

يجب أن يتبع تحديد أقطار الأنابيب وتركيبها المتطلبات الفنية لتكوين SDP المحدد.

حافظ على إحكام الوصلات

يمكن للهواء الذي يدخل إلى النظام الهيدروليكي أن يتداخل مع عملية التعبئة ويقلل من أداء المضخة.

لذلك، يجب إحكام غلق جميع الوصلات بشكل صحيح.

قم بتركيب صمام القدم والمرشح المطلوبين

يساعد صمام القدم المثبت بشكل صحيح في الحفاظ على عمود المياه، بينما يحمي المرشح فتحة الشفط والقاذف من الملوثات الأكبر حجمًا.

قم بتعبئة النظام قبل بدء التشغيل

تتطلب أنظمة مضخات JET تعبئة أولية صحيحة قبل التشغيل.

لا تفترض أن التشغيل الذاتي أو تشغيل القاذف يعني أنه يجب تشغيل المضخة وهي جافة تمامًا.

احمِ المضخة السطحية من الطقس

يجب تركيب مضخة SDP في منطقة مغطاة وحمايتها من التعرض للطقس غير المناسب مع الحفاظ على تهوية كافية للمحرك.

مشاكل شائعة في مضخات الآبار SDP

المضخة تعمل ولكن لا يصل الماء إلى السطح

تحقق من التعبئة الأولية، وصمام القدم، ومستوى الماء، ووصلات الأنابيب، وتركيب القاذف.

يمكن أن يمنع تسرب الهواء أو الدوران غير الصحيح للأنبوبين النظام من تطوير الظروف الهيدروليكية اللازمة لرفع المياه.

تدفق المياه أقل من المتوقع

ينخفض التدفق الفعلي حيث يجب على النظام التغلب على عمق شفط وارتفاع ضخ أكبر.

يمكن للأنابيب الطويلة، وأقطار الأنابيب الصغيرة، والتجهيزات، والقيود الأخرى أن تقلل من التدفق المتاح.

تفقد المضخة التعبئة بشكل متكرر

افحص صمام القدم ووصلات الأنابيب.

إذا تسرب الماء عائدًا إلى البئر بعد إيقاف التشغيل، فقد يتطلب النظام إعادة التعبئة قبل استئناف التشغيل الطبيعي.

ينخفض مستوى الماء أثناء الضخ

قد لا يكون لدى البئر معدل استرداد كافٍ لتدفق الضخ المحدد.

يجب أن يأخذ اختيار المضخة في الاعتبار ليس فقط سعة المضخة ولكن أيضًا كمية المياه التي يمكن للبئر نفسه توفيرها بشكل مستدام.

أسئلة شائعة حول Stream SDP

ما هو استخدام Stream SDP؟

تم تصميم SDP لضخ المياه النظيفة من الآبار، وإمدادات المياه المنزلية، وتطبيقات الري.

ما هو أقصى عمق شفط لـ SDP؟

يعتمد أقصى عمق شفط على الطراز: يصل إلى 15 مترًا لـ SDP255، و25 مترًا لـ SDP355، و30 مترًا لـ SDP505 في ظل ظروف التشغيل المحددة.

كيف يمكن لمضخة سطحية سحب المياه من عمق يصل إلى 30 مترًا؟

يستخدم SDP قاذفًا خارجيًا يمكن تركيبه في قاع البئر وتوصيله بالمضخة الطاردة المركزية السطحية عبر أنبوبين. وهذا يختلف عن الاعتماد فقط على الشفط السطحي التقليدي.

هل ينزل المحرك إلى داخل البئر؟

لا. يبقى المحرك الكهربائي الرئيسي والمضخة الطاردة المركزية فوق سطح الأرض. القاذف هو المكون الذي يتم وضعه في قاع البئر لتكوين الشفط الأعمق.

ما هو أقصى تدفق؟

توفر SDP505 أقصى تدفق يصل إلى 60 لترًا في الدقيقة.

ما هو أقصى ارتفاع للضخ؟

توفر مضخة SDP505 أقصى رفع يصل إلى 60 مترًا.

هل يمكن استخدام مضخة SDP لأغراض الري؟

نعم. يعتبر الري أحد التطبيقات المحددة لسلسلة مضخات SDP.

هل يمكن لمضخة SDP تزويد منزل بالمياه؟

نعم. إمداد المنازل بالمياه هو أحد التطبيقات المخصصة لها. يمكن للمضخة أيضًا أن تشكل جزءًا من نظام إمداد مياه تلقائي عند دمجها مع معدات التحكم في الضغط المناسبة.

هل يمكن لمضخة SDP ضخ المياه القذرة؟

لا. لقد تم تصميمها للمياه النظيفة والسوائل غير العدوانية كيميائيًا.

هل تتطلب مضخة SDP صمامًا سفليًا؟

يستخدم التركيب صمامًا سفليًا ومرشحًا عند فتحة الشفط للمساعدة في الحفاظ على الظروف الهيدروليكية المطلوبة وحماية النظام.

هل يمكنني تركيب مضخة SDP في الهواء الطلق؟

يجب تركيب المضخة في منطقة مغطاة ومحمية من العوامل الجوية.

هل يجب أن أختار مضخة SDP أم مضخة JET العادية؟

بالنسبة لمصادر المياه الضحلة نسبيًا، يمكن لمضخة JET ذاتية التحضير التقليدية أن توفر تركيبًا أبسط. عندما يتجاوز مستوى الماء نطاق الشفط الطبيعي لمضخة JET السطحية التقليدية، يوفر نظام القاذف الخارجي في SDP قدرة شفط أكبر بشكل ملحوظ.

هل يجب أن أختار مضخة SDP أم مضخة بئر غاطسة؟

يعتمد ذلك على عمق البئر، وقطر الثقب، ومستوى الماء، والتدفق والضغط المطلوبين، وتفضيل التركيب. تعتبر مضخة SDP مفيدة بشكل خاص عندما يكون الشفط الأعمق مطلوبًا ولكن يفضل إبقاء المحرك والمضخة الرئيسية في متناول اليد فوق سطح الأرض.

Stream SDP: حل مضخة JET السطحية لمياه الآبار الأعمق

تحتل مضخة Stream SDP موقعًا مهمًا بين مضخة JET التقليدية للآبار الضحلة ونظام الضخ الغاطس الكامل للآبار العميقة.

ميزتها الرئيسية هي ترتيب القاذف الخارجي. من خلال وضع القاذف في أسفل البئر وتوصيله بمضخة الطرد المركزي السطحية عبر أنبوبين، يمكن لمضخة SDP الوصول إلى مستويات مياه تتجاوز نطاق الشفط العملي للعديد من المضخات السطحية القياسية.

توفر مجموعة الطرازات الثلاثة أقصى أعماق شفط من 15 إلى 30 مترًا، وأقصى تدفق من 35 إلى 60 لترًا في الدقيقة، وأقصى رفع من 45 إلى 60 مترًا، وقوة محرك من 550 إلى 1100 واط.

بالإضافة إلى البناء القوي من الحديد الزهر، وسهولة الوصول إلى المحرك فوق سطح الأرض، وملاءمتها لإمداد المنازل بالمياه والري، توفر مضخة SDP حلاً عمليًا لمياه الآبار للمنازل والمزارع الريفية وتطبيقات المياه النظيفة الأخرى.

للمستخدمين الذين يرغبون في سهولة الوصول التي توفرها المضخة السطحية ولكنهم يحتاجون إلى عمق بئر أكبر بكثير مما يمكن أن توفره مضخة JET التقليدية للآبار الضحلة عادةً، تقدم مضخة Stream SDP ذات القاذف الخارجي حلاً هيدروليكيًا مميزًا ومثبتًا.
