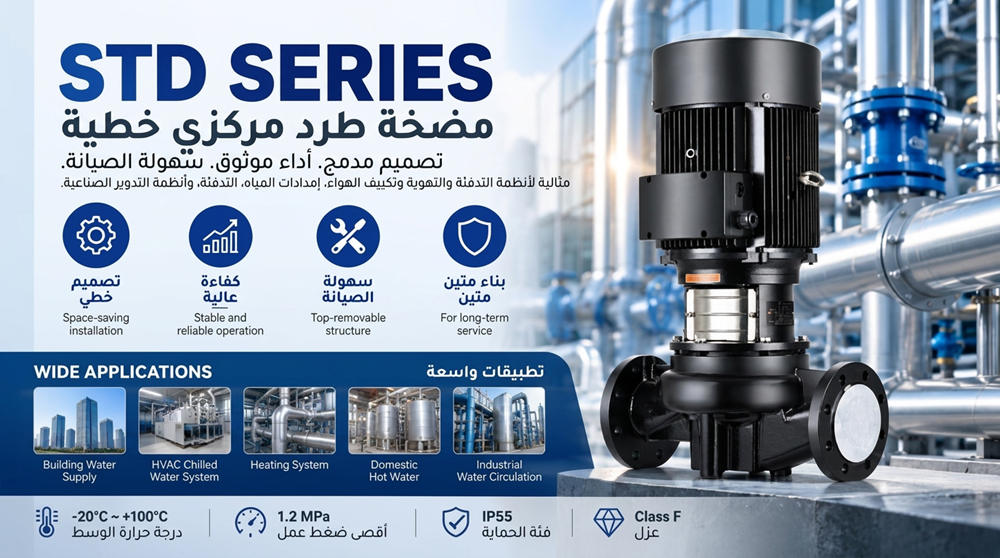

Stream STD: مضخة طرد مركزي خطية للأنظمة التجارية والصناعية

غالبًا ما تحتاج أنظمة المياه التجارية والصناعية إلى أكثر من مجرد نقل المياه من نقطة إلى أخرى.

قد تحتاج المضخة المثبتة داخل نظام خدمات المباني إلى الحفاظ على الدوران عبر مئات الأمتار من الأنابيب، والتغلب على فقد الضغط عبر المبادلات الحرارية وصمامات التحكم، وتعزيز ضغط المياه إلى الطوابق العليا، وتدوير المياه المبردة عبر نظام التدفئة والتهوية وتكييف الهواء (HVAC)، أو الحفاظ على تدفق الماء الساخن في جميع أنحاء المنشأة.

في الوقت نفسه، غالبًا ما تكون غرف المعدات الميكانيكية في الفنادق والمستشفيات والمباني المكتبية والمصانع والمجمعات التجارية ذات مساحة أرضية محدودة.

تم تصميم مضخة الطرد المركزي الخطية Stream STD لهذه التطبيقات.

تجمع بين التصميم الهيدروليكي للطرد المركزي أحادي المرحلة مع تكوين خطي ذي حواف، مما يسمح لوصلات الشفط والتفريغ بالبقاء بمحاذاة مباشرة مع خط الأنابيب.

هذا الترتيب المدمج يجعل مضخة STD مناسبة بشكل خاص لخدمات المباني التجارية، ودوران التدفئة والتهوية وتكييف الهواء (HVAC)، وتدفئة المناطق، وتعزيز ضغط المياه، وأنظمة المياه الصناعية العامة.

كما أن تصميم العمود المقسم، وتصميم الخدمة القابل للإزالة من الأعلى، والختم الميكانيكي من نوع الخرطوشة يعالج مصدر قلق مهم آخر في أنظمة الضخ التجارية: الصيانة دون إزعاج غير ضروري لخط الأنابيب المحيط.

ما هي مضخة الطرد المركزي الخطية Stream STD؟

مضخة Stream STD هي مضخة أنابيب طرد مركزي أحادية المرحلة مصممة لتطبيقات دوران وضغط المياه النظيفة التجارية والصناعية.

على عكس المضخة الأفقية التقليدية ذات الشفط الطرفي، حيث يدخل الماء من أحد الأطراف ويخرج من خلال تفريغ موضوع بزاوية 90 درجة تقريبًا، تضع المضخة الخطية حواف الشفط والتفريغ على نفس محور الأنبوب.

هذا يعني أنه يمكن تركيب المضخة مباشرة في جزء مستقيم من الأنابيب.

والنتيجة هي ترتيب ضخ مدمج وجذاب بشكل خاص في غرف المعدات الميكانيكية وغرف الآلات المزدحمة.

لماذا تسمى مضخة خطية (In-Line)؟

يصف مصطلح خطية (in-line) ترتيب توصيلات المضخة.

يتم وضع منافذ الشفط والتفريغ مباشرة مقابل بعضها البعض بحيث يستمر الماء عبر المضخة على طول اتجاه خط الأنابيب.

في التركيب النموذجي، يقترب الأنبوب من المضخة من جانب واحد، ويدخل إلى غلاف المضخة، ويمر عبر الدفاعة، ويخرج من خلال الحافة المقابلة.

هذا يتناقض مع العديد من مضخات الطرد المركزي ذات الشفط الطرفي، حيث يغير التفريغ اتجاه ترتيب الأنابيب.

لماذا تحظى المضخات الخطية بشعبية في المباني التجارية

غالبًا ما تحتوي غرف المعدات الميكانيكية التجارية على غلايات، ووحدات تبريد، ومبادلات حرارية، وأوعية تمدد، وصمامات، ومعدات معالجة المياه، ومضخات متعددة.

كل قاعدة مضخة إضافية وثني أنابيب إضافي يستهلك مساحة أرضية ثمينة.

يسمح التكوين الخطي للمضخة بأن تصبح جزءًا من ترتيب الأنابيب نفسه.

يمكن أن يوفر هذا العديد من المزايا العملية:

• تقليل المساحة الأرضية لغرفة المعدات الميكانيكية

• تبسيط تخطيط الأنابيب

• تقليل الأكواع غير الضرورية

• استبدال مناسب في أنظمة الأنابيب القائمة

• ملاءمة جيدة لترتيبات الأنابيب الرأسية

• تركيب مدمج في مشاريع التعديل والتحديث

ظروف تشغيل مضخة STD

كيف تعمل مضخة الطرد المركزي أحادية المرحلة ذات التدفق الخطي؟

تستخدم مضخة STD نفس المبدأ الهيدروليكي الأساسي المستخدم في مضخة الطرد المركزي التقليدية.

يدخل الماء من جانب الشفط ويصل إلى مركز الدفاعة الدوارة.

أثناء دوران الدفاعة، تنتقل الطاقة الميكانيكية من المحرك إلى السائل.

يتحرك الماء للخارج باتجاه حافة الدفاعة بسرعة متزايدة.

يقوم غلاف المضخة بعد ذلك بتحويل جزء من طاقة السرعة هذه إلى ضغط قبل أن يغادر الماء عبر شفة التفريغ.

نظرًا لأن مضخة STD أحادية المرحلة، فإن نقل الطاقة هذا يحدث من خلال دفاعة رئيسية واحدة وليس من خلال دفاعات متعددة مرتبة على التوالي.

المضخات أحادية المرحلة مقابل المضخات متعددة المراحل

يمكن استخدام كل من مضخات الطرد المركزي أحادية المرحلة ومتعددة المراحل لتعزيز الضغط، ولكنها مصممة لتلبية متطلبات هيدروليكية مختلفة.

حيثما تكون هناك حاجة إلى ضغط عالٍ جدًا، قد توفر المضخة متعددة المراحل حلاً هيدروليكيًا أكثر ملاءمة.

حيثما يتطلب النظام تدفق دوران كبيرًا وزيادة معتدلة في الضغط، يمكن أن تكون المضخة أحادية المرحلة ذات التدفق الخطي عملية بشكل خاص.

تعزيز ضغط المياه التجاري

يمكن أن تتعرض المباني التجارية لفقدان الضغط عبر شبكات الأنابيب الطويلة، والصمامات، والمرشحات، والمبادلات الحرارية، والطوابق المرتفعة.

يمكن لمضخة الطرد المركزي ذات التدفق الخطي المختارة بشكل صحيح أن توفر الرأس الإضافي المطلوب للحفاظ على ضغط وتدفق النظام المناسبين.

تشمل التركيبات النموذجية:

• الفنادق

• المباني المكتبية

• مراكز التسوق

• المستشفيات

• المدارس

• المجمعات السكنية

• المرافق التجارية

تدوير مياه التبريد في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)

من أهم تطبيقات المضخات الطاردة المركزية الخطية هي أنظمة التدفئة والتهوية وتكييف الهواء التجارية.

يقوم نظام الماء المبرد عادةً بتدوير المياه بين المبرد ومعدات مناولة الهواء أو ملفات المروحة في جميع أنحاء المبنى.

يجب على المضخة التغلب على المقاومة الناتجة عن:

• خطوط الأنابيب الطويلة

• المبادلات الحرارية

• ملفات التبريد

• صمامات التحكم

• صمامات الموازنة

• وصلات الأنابيب

المضخة لا تقوم ببساطة برفع المياه عمودياً.

في حلقة هيدروليكية مغلقة، وظيفتها الأساسية هي التغلب على خسائر الاحتكاك والضغط الناتجة أثناء دوران المياه عبر النظام.

لماذا يعتبر الضغط (الهيد) مهمًا في أنظمة التدفئة والتهوية وتكييف الهواء

يمثل ضغط المضخة (الهيد) الطاقة التي تضيفها المضخة إلى السائل الدائر.

في نظام التدفئة والتهوية وتكييف الهواء المغلق، تتوازن فروق الارتفاع إلى حد كبير لأن المياه العائدة للأسفل تساعد المياه الصاعدة للأعلى.

لذلك تحتاج المضخة بشكل أساسي إلى التغلب على مقاومة النظام.

لهذا السبب تعتبر حسابات فقد الضغط في الأنابيب دقيقة وحاسمة عند اختيار مضخة تدوير الماء المبرد أو مضخة تدفئة.

تدوير مياه التدفئة

يمكن أيضًا استخدام مضخة STD في أنظمة التدفئة المركزية والمناطقية.

يجب أن يدور الماء الساخن بين الغلايات والمبادلات الحرارية وأجزاء المبنى التي تتطلب حرارة.

نطاق درجة الحرارة المتوسطة المحدد لمضخة STD حتى 100 درجة مئوية يجعل السلسلة مناسبة لمهام تدوير الماء الساخن المناسبة ضمن حدود عملها.

أنظمة التدفئة المناطقية

تقوم أنظمة التدفئة المناطقية أو الإقليمية بتوزيع الماء الساخن بين مصادر الحرارة المركزية والمباني أو المناطق المتعددة.

قد تتضمن هذه الشبكات أطوال أنابيب كبيرة ومقاومة هيدروليكية عالية.

يمكن استخدام المضخات الطاردة المركزية الخطية في نقاط مناسبة في هذه الأنظمة للحفاظ على الدوران والتغلب على فقد الضغط.

تدوير الماء الساخن المنزلي

غالبًا ما تستخدم الفنادق الكبيرة والمستشفيات والشقق والمباني التجارية حلقات لتدوير الماء الساخن بحيث لا يضطر المستخدمون إلى الانتظار حتى ينتقل الماء الساخن من السخان المركزي إلى المنافذ البعيدة.

تحافظ مضخة التدوير على حركة المياه عبر شبكة الماء الساخن.

اختيار المضخة الصحيح أمر مهم لأن التدفق الزائد يمكن أن يهدر الطاقة ويزيد من خسائر الأنابيب، بينما يمكن أن يؤدي التدفق غير الكافي إلى أوقات انتظار طويلة وتوصيل غير مستقر للماء الساخن.

إمدادات المياه المناطقية والإقليمية

تحدد Stream أيضًا أنظمة إمدادات المياه المناطقية أو الإقليمية كتطبيق لمضخة STD.

يمكن استخدام مضخات خطوط الأنابيب لتوفير ضغط إضافي حيث يجب أن تتحرك المياه عبر شبكات توزيع ممتدة.

يجب اختيار المضخة وفقًا للتدفق المطلوب وإجمالي الضغط الديناميكي (الهيد) وليس فقط بقوة المحرك.

أنظمة المياه الصناعية العامة

تستخدم المصانع والمنشآت الصناعية المياه لأغراض مختلفة كثيرة.

تشمل الأمثلة:

• تبريد المعدات

• تدوير مياه العمليات

• أنظمة الغسيل

• توزيع مياه المرافق

• تدوير المبادلات الحرارية

• حلقات تبريد الآلات

يمكن لمضخة خطية أحادية المرحلة أن توفر حلاً مدمجًا عندما تكون ظروف السائل متوافقة مع مواد المضخة ونطاق التشغيل المحدد.

أنظمة الغسيل الصناعية

يمكن أن تتطلب أنظمة الغسيل التجارية والصناعية تدفقًا كبيرًا وضغطًا مستقرًا.

قد تحتاج المياه إلى الدوران عبر أنظمة الرش أو معدات التنظيف أو حلقات الترشيح.

يمكن دمج مضخة STD في أنظمة المياه المناسبة عندما يتوافق أداؤها الهيدروليكي مع نقطة التشغيل المطلوبة.

تطبيقات مياه الغلايات

تدرج Stream أيضًا مياه تغذية الغلايات ضمن تطبيقات مضخة STD.

ومع ذلك، تختلف أنظمة الغلايات بشكل كبير في الضغط المطلوب ودرجة الحرارة وظروف معالجة المياه.

يجب اختيار مضخة STD فقط عندما يعمل النظام الفعلي ضمن حدود درجة الحرارة المعلنة للمضخة وحد أقصى لضغط العمل يبلغ 1.2 ميجا باسكال.

قد تتطلب أنظمة تغذية غلايات البخار عالية الضغط مضخة تغذية غلايات متعددة المراحل مخصصة بدلاً من ذلك.

لماذا يعتبر التوصيل الخطي ذو الشفة مهمًا

عادةً ما يتم توصيل المضخات الصناعية والتجارية باستخدام الشفاه بدلاً من التوصيلات الملولبة الصغيرة.

يوفر التوصيل ذو الشفة ما يلي:

• اتصال ميكانيكي قوي

• محاذاة ملائمة لخط الأنابيب

• ملاءمة لأقطار الأنابيب الأكبر

• إحكام موثوق عند التركيب الصحيح

• إزالة ملائمة أثناء الصيانة الرئيسية

تستخدم مضخة STD ترتيب شفة خطي يتكامل مباشرة مع الأنابيب التجارية والصناعية.

تصميم قابل للإزالة من الأعلى لتسهيل الصيانة

تعتبر الصيانة واحدة من أهم الاختلافات بين المضخة التجارية ومضخة المياه المنزلية الصغيرة.

قد تعمل المضخات الصناعية لآلاف الساعات وغالبًا ما يتم تركيبها في أنظمة يكون فيها إيقاف تشغيل خط أنابيب بأكمله مكلفًا.

تم تصميم مضخة STD بحيث يمكن صيانة المكونات الدوارة الرئيسية من الأعلى بينما يظل الغلاف الرئيسي للمضخة متصلاً بخط الأنابيب.

يقلل هذا من الحاجة إلى تفكيك الأنابيب المحيطة أثناء الخدمة الروتينية.

لماذا يساعد إبقاء غلاف المضخة في خط الأنابيب

يمكن أن يتضمن إزالة مضخة كاملة من خط أنابيب ذو شفة كبير قدرًا كبيرًا من العمل.

قد يحتاج الفنيون إلى:

• تصريف النظام

• دعم الأنابيب الثقيلة

• إزالة براغي الشفة

• إعادة محاذاة الأنابيب بعد الخدمة

• استبدال حشوات الشفة

يمكن لترتيب قابل للإزالة من الأعلى وقابل للصيانة أن يقلل من بعض هذه المهام لأن الغلاف الرئيسي يظل مثبتًا.

بناء العمود المقسم

تستخدم مضخة STD تصميم عمود مقسم يهدف إلى تبسيط التركيب والصيانة.

يوفر هذا التصميم مرونة خدمة أكبر من المضخة حيث يكون المحرك والعمود الهيدروليكي مدمجين بشكل دائم في وحدة واحدة.

بالنسبة للمنشآت التجارية، يمكن أن تؤدي سهولة الصيانة إلى تقليل وقت التوقف عن العمل وتبسيط استبدال مكونات التآكل.

المانع الميكانيكي من النوع الخرطوشي

يمنع المانع الميكانيكي تسرب السائل الذي يتم ضخه على طول العمود الدوار.

نظرًا لأن العمود يجب أن يدور بينما يظل غلاف المضخة تحت الضغط، فإن المانع يعتبر أحد أهم مكونات التآكل في المضخة الطاردة المركزية.

يستخدم طراز STD ترتيب مانع ميكانيكي قابل للإزالة من النوع الخرطوشي.

تحدد Stream مواد المانع بما في ذلك:

• الكربون

• كربيد السيليكون

• فيتون

• فولاذ مقاوم للصدأ SUS304

يهدف التصميم إلى تبسيط استبدال المانع أثناء الخدمة.

لماذا يُستخدم كربيد السيليكون في الموانع الميكانيكية

يُستخدم كربيد السيليكون بشكل شائع في الموانع الميكانيكية للمضخات بسبب صلابته ومقاومته للتآكل وثبات أبعاده.

في أنظمة التدوير التجارية، حيث قد تعمل المضخات لفترات طويلة، يمكن أن تساهم أسطح المانع المتينة في تحسين الموثوقية.

تصميم المحرك القياسي

تم تجهيز طراز STD بتكوين محرك قياسي.

يوفر استخدام تنسيق محرك صناعي قياسي مزايا عملية لتكامل الأنظمة وفرق الصيانة لأن اختيار المحرك والحماية الكهربائية والاستبدال يمكن أن تتبع الممارسات الصناعية المألوفة.

حماية المحرك IP55

تم تحديد محرك STD بحماية IP55.

صُمم هذا التصنيف لتوفير حماية ضد دخول الغبار بكميات كافية للتداخل مع التشغيل وضد نفاثات المياه في ظل ظروف الاختبار المعمول بها.

لا ينبغي تفسير تصنيف IP55 على أنه إذن بغمر المحرك أو تركيبه في مواقع غير مناسبة معرضة للفيضانات.

يجب تركيب المضخة في غرفة ميكانيكية مناسبة أو بيئة صناعية وفقًا لتعليمات التركيب.

عزل الفئة F

يوفر عزل المحرك من الفئة F نظام عزل حراري يُستخدم بشكل شائع في المحركات الكهربائية الصناعية.

تظل التهوية الصحيحة والظروف المحيطة المناسبة مهمة لتشغيل المحرك بشكل موثوق.

تحدد Stream درجة حرارة محيطة قصوى تبلغ 40 درجة مئوية لبيئة تشغيل طراز STD.

مضخة STD الخطية مقابل المضخة الأفقية ذات الشفط الطرفي

تُستخدم كل من المضخات الطاردة المركزية الخطية وذات الشفط الطرفي على نطاق واسع في أنظمة المياه الصناعية.

تتعلق الاختلافات الرئيسية بينهما بالتخطيط المادي ومتطلبات الصيانة والتركيب.

متى تكون المضخة الخطية هي الخيار الأفضل؟

تكون المضخة الخطية جذابة بشكل خاص عندما:

• تكون مساحة أرضية غرفة الماكينات محدودة

• يتبع خط الأنابيب الحالي مسارًا مستقيمًا

• تُستخدم المضخة لتدوير التدفئة والتهوية وتكييف الهواء

• يجب أن يتناسب التعديل التحديثي مع شبكة الأنابيب الحالية

• تتطلب خدمات المباني التجارية تركيبًا مدمجًا

• تُفضل الصيانة دون إزالة غلاف المضخة بالكامل

متى قد تكون المضخة ذات الشفط الطرفي أفضل؟

قد تكون المضخة الطاردة المركزية ذات الشفط الطرفي أكثر ملاءمة عندما تكون المساحة الأرضية أقل أهمية ويعطي التركيب الأولوية للوصول الأفقي التقليدي للصيانة أو السعات الهيدروليكية الكبيرة جدًا.

لا يوجد تخطيط مضخة واحد هو الأفضل لكل مشروع.

يجب أن يعتمد الاختيار على الأداء الهيدروليكي، وقيود التركيب، ومتطلبات الصيانة، وتكلفة دورة الحياة الإجمالية.

مضخة STD مقابل مضخة التعزيز العمودية متعددة المراحل

يمكن أن تظهر كل من المضخة الخطية العمودية أحادية المرحلة والمضخة العمودية متعددة المراحل في أنظمة المياه التجارية، ولكن لا ينبغي الخلط بينهما.

استخدام محرك التردد المتغير مع مضخة خطية

تعمل العديد من أنظمة المياه التجارية عند طلب متغير.

قد يتطلب مبنى المكاتب تدفقًا عاليًا لمياه التبريد خلال الجزء الأكثر حرارة من اليوم ولكن تدفقًا أقل بكثير في الليل.

يمكن أن يؤدي تشغيل مضخة بسرعة ثابتة بشكل مستمر بأقصى سعة إلى إهدار الطاقة عندما يكون الطلب منخفضًا.

حيثما كان المحرك القياسي STD وتصميم النظام المختار مناسبين، يمكن استخدام محرك التردد المتغير لضبط سرعة المحرك وفقًا لمتطلبات النظام.

لماذا يمكن للسرعة المتغيرة توفير الطاقة

بالنسبة للمضخات الطاردة المركزية، فإن تقليل سرعة المحرك يقلل من كل من معدل التدفق والضاغط (الهيدروليكي).

بشكل عام، ينخفض استهلاك طاقة المضخة بسرعة مع انخفاض السرعة.

لهذا السبب يُستخدم التحكم في السرعة المتغيرة على نطاق واسع في أنظمة التدفئة والتهوية وتكييف الهواء الحديثة.

بدلاً من إهدار الضغط عبر صمامات الخنق، يمكن للمضخة تقليل سرعتها عندما لا يكون التدفق الكامل مطلوبًا.

تعزيز ضغط المياه الثابت

يمكن أيضًا استخدام مستشعر الضغط ومحرك التردد المتغير VFD في أنظمة التعزيز التجارية المناسبة للحفاظ على ضغط تفريغ مستهدف.

مع زيادة الطلب على المياه، تزداد سرعة المضخة.

وعندما ينخفض الطلب، يقلل المحرك من السرعة.

يجب تصميم نظام التحكم الكامل وفقًا لواجب التشغيل المطلوب، وأجهزة الاستشعار، والنظام الكهربائي، ومنحنى أداء المضخة.

فهم التدفق والضاغط عند اختيار مضخة STD

هناك قيمتان أساسيتان عند اختيار مضخة طاردة مركزية:

التدفق (Q) يصف كمية المياه التي يجب نقلها.

الضاغط (H) يصف مقدار الطاقة الهيدروليكية التي يجب أن تضيفها المضخة للتغلب على مقاومة النظام.

اختيار مضخة فقط وفقًا لقطر الأنبوب أو قوة المحرك ليس كافيًا.

الضاغط الديناميكي الكلي

بالنسبة لنظام نقل المياه المفتوح، يمكن أن يشمل الضاغط الديناميكي الكلي ما يلي:

• فرق الارتفاع الرأسي

• احتكاك الأنابيب

• فقد الضغط في الصمامات

• فقد الضغط في المرشحات

• مقاومة المبادل الحراري

• ضغط التفريغ المطلوب

بالنسبة لدورة التدفئة والتهوية وتكييف الهواء المغلقة، تحتاج المضخة بشكل أساسي إلى التغلب على الاحتكاك وفقد الضغط في المعدات بدلاً من الارتفاع الكامل للمبنى.

لماذا يعتبر منحنى المضخة مهمًا

كل طراز من مضخات STD له منحنى أداء خاص به يوضح العلاقة بين التدفق والضاغط.

عندما يتغير التدفق، يتغير الضاغط المتاح أيضًا.

يجب أن تتقاطع نقطة التشغيل المطلوبة للنظام مع منحنى المضخة في منطقة تشغيل مناسبة.

لا ينبغي اختيار المضخة لمجرد أن أقصى تدفق أو أقصى ضاغط لها يبدو أعلى من متطلبات النظام.

نقطة الكفاءة المثلى

عادةً ما يكون للمضخة الطاردة المركزية منطقة تعمل فيها بأعلى كفاءة.

يشار إلى ذلك عادةً باسم نقطة الكفاءة المثلى، أو BEP.

يمكن أن يساعد التشغيل بالقرب بشكل معقول من نطاق الكفاءة المقصود للمضخة في تقليل:

• استهلاك الطاقة

• الاهتزاز الهيدروليكي

• الحمل على المحامل

• تآكل مانع التسرب

• تكلفة التشغيل على المدى الطويل

لماذا يمكن أن يكون تكبير حجم المضخة الصناعية مكلفًا

المضخة الأكبر حجمًا ليست بالضرورة مضخة أفضل.

يمكن للمضخة كبيرة الحجم أن تخلق ضغطًا مفرطًا وتجبر المشغلين على خنق الصمامات من أجل تقليل التدفق.

هذا يهدر الطاقة لأن المضخة تولد طاقة هيدروليكية فقط ليقوم الصمام بتبديدها.

كما أن زيادة الحجم يمكن أن تبعد المضخة عن منطقة التشغيل المفضلة لها.

لماذا يعتبر تقليل الحجم مشكلة أيضًا

قد تفشل المضخة ذات الحجم الأصغر من المطلوب في توفير تدفق التدوير أو ضغط النظام المطلوب.

يمكن أن يؤدي هذا إلى ضعف التبريد، أو عدم كفاية التدفئة، أو انخفاض ضغط المياه، أو عدم كفاية إمداد مياه العمليات.

لذلك فإن الحساب الهيدروليكي الصحيح أمر ضروري.

تطبيقات STD النموذجية

اعتبارات التركيب

ادعم الأنابيب بشكل صحيح

يجب عدم استخدام المضخة للتعويض عن الأنابيب غير المحاذاة أو غير المدعومة بشكل صحيح.

يمكن أن تضع أحمال الأنابيب إجهادًا غير ضروري على هيكل المضخة ووصلات الشفة.

اترك مساحة للصيانة

نظرًا لأن مضخة STD مصممة للوصول للخدمة من الأعلى، فيجب توفير مساحة كافية فوق المضخة لأعمال الصيانة.

قم بتركيب صمامات عزل

تسمح صمامات العزل على جانبي المضخة بإجراء الخدمة دون الحاجة لتفريغ شبكة المياه بالكامل في المبنى.

استخدم صمام عدم رجوع عند الحاجة

يمكن لصمام عدم الرجوع أن يمنع التدفق العكسي غير المرغوب فيه عندما تتوقف المضخة.

يعتمد موضعه وملاءمته على النظام الهيدروليكي.

وفر وسيلة لإزالة الهواء

يمكن للهواء المحبوس داخل أنظمة التدفئة والتبريد أن يقلل من أداء التدوير، ويحدث ضوضاء، ويتداخل مع تشغيل المضخة.

يجب استخدام فتحات أو فواصل هواء مناسبة في التصميم الكامل للنظام.

أبقِ المضخة ممتلئة بالسائل

لا ينبغي عادةً السماح لمضخة المياه الطاردة المركزية بالعمل وهي جافة.

يمكن أن يؤدي التشغيل الجاف إلى تلف الختم الميكانيكي والمكونات الهيدروليكية.

اعتبارات الصيانة

افحص الختم الميكانيكي

يمكن أن يشير التسرب المرئي حول منطقة العمود إلى تآكل الختم الميكانيكي.

راقب المحامل وضوضاء المحرك

يمكن أن تشير التغييرات في الضوضاء أو الاهتزاز إلى تآكل المحامل، أو اختلال التوازن الهيدروليكي، أو ظروف التشغيل غير الصحيحة.

راقب تيار المحرك

يمكن أن يساعد تغير استهلاك التيار في تحديد الحمل الزائد أو المشاكل الهيدروليكية أو مشاكل المحرك.

فحص ضغط النظام

يمكن لمقاييس الضغط المثبتة حول المضخة أن تساعد الفنيين في تقييم ما إذا كان النظام يعمل بالقرب من نقطة التشغيل المطلوبة.

الحفاظ على تهوية المحرك واضحة

يتطلب المحرك تدفق هواء كافٍ للتبريد.

يجب ألا يمنع الغبار أو العوائق مسار التبريد.

مشاكل المضخات الخطية الشائعة

المضخة تعمل لكن التدفق منخفض جدًا

تشمل الأسباب المحتملة صمامًا مغلقًا، أو مرشحًا مسدودًا، أو هواءً في النظام، أو دورانًا غير صحيح، أو مقاومة زائدة في النظام، أو اختيار مضخة غير مناسب.

المضخة تصدر ضوضاء

يمكن أن تنتج الضوضاء عن الهواء المحبوس، أو التكهف، أو مشاكل المحامل، أو اهتزاز الأنابيب، أو التشغيل بعيدًا عن نقطة التشغيل المطلوبة.

تسرب الختم الميكانيكي

يمكن أن ينتج تسرب الختم عن التآكل، أو التشغيل الجاف، أو التركيب غير الصحيح، أو ظروف السائل غير المناسبة.

ارتفاع حرارة المحرك

تحقق من حمل المحرك، ودرجة الحرارة المحيطة، والتهوية، وجهد الإمداد، وظروف التشغيل الهيدروليكية.

ضغط النظام مرتفع جدًا

قد تكون المضخة أكبر من اللازم، أو قد تكون طريقة التحكم غير صحيحة، أو قد تعمل الصمامات في وضع غير مناسب.

الأسئلة الشائعة حول Stream STD

ما هي مضخة Stream STD؟

STD هي مضخة طرد مركزي خطية أحادية المرحلة تجارية وصناعية مصممة لدوران المياه، وتعزيز ضغط خطوط الأنابيب، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، والتدفئة، وأنظمة المياه الصناعية العامة.

ما هي مضخة الطرد المركزي الخطية؟

مضخة الطرد المركزي الخطية لها وصلات شفط وتفريغ موجودة على نفس محور خط الأنابيب، مما يسمح بتركيب المضخة مباشرة في مسار الأنبوب.

هل STD مضخة معززة؟

نعم، يمكن استخدامها لتطبيقات تعزيز ضغط المياه التجارية وخطوط الأنابيب المناسبة، ولكن نطاق تطبيقها يشمل أيضًا دوران أنظمة HVAC والتدفئة وأنظمة المياه الصناعية العامة.

هل يمكن استخدام STD للمياه المبردة؟

نعم. يعد تبريد تكييف الهواء المركزي ودوران المياه المبردة من بين فئات التطبيقات الأساسية للمضخات الخطية من هذا النوع.

هل يمكنها تدوير الماء الساخن؟

نعم. تحدد Stream درجات حرارة الوسط من -20 درجة مئوية إلى +100 درجة مئوية وتدرج أنظمة التدفئة وأنظمة الماء الساخن المنزلي ضمن التطبيقات المقصودة.

ما هو أقصى ضغط تشغيل؟

تم تحديد STD لأقصى ضغط تشغيل يصل إلى 1.2 ميجا باسكال.

ما هي فئة حماية المحرك؟

تم تحديد محرك STD بدرجة حماية IP55 مع عزل من الفئة F.

هل تستخدم STD وصلات شفة؟

نعم. تستخدم المضخة وصلات شفط وتفريغ ذات حواف لأنظمة الأنابيب الصناعية والتجارية.

هل يمكن صيانة المضخة دون إزالة الهيكل بالكامل؟

تم تصميم STD بهيكل قابل للإزالة من الأعلى بحيث يمكن الوصول إلى المكونات الدوارة الرئيسية بينما يظل هيكل المضخة الرئيسي متصلاً بخط الأنابيب.

ما نوع الختم الميكانيكي الذي تستخدمه؟

تستخدم STD ترتيب ختم ميكانيكي من نوع الخرطوشة القابل للإزالة مع مواد تشمل الكربون وكربيد السيليكون والفيتون والفولاذ المقاوم للصدأ SUS304.

هل يمكن أن تعمل STD مع محرك تردد متغير (VFD)؟

حيثما كان المحرك المحدد والنظام الكهربائي مناسبين، يمكن تشغيل مضخات الطرد المركزي الخطية مع محركات التردد المتغير لتطبيقات التدفق المتغير في أنظمة HVAC والتحكم في الضغط.

هل المضخة الخطية أفضل من مضخة الشفط الطرفي؟

لا يُعد أي من التكوينين أفضل بشكل مطلق. تُعد المضخات الخطية جذابة بشكل خاص في الأماكن التي تكون فيها المساحة الأرضية والتركيب على أنابيب مستقيمة أمرًا مهمًا، بينما يمكن للمضخات ذات الشفط الطرفي أن توفر مزايا في المنشآت الصناعية الكبيرة الأخرى وترتيبات الصيانة.

هل طراز STD مناسب للمباني الشاهقة؟

يمكن استخدامه عندما يقع معدل التدفق والضغط الديناميكي الكلي المطلوبان ضمن نطاق الأداء لطراز STD المختار. قد تتطلب تطبيقات الضغط العالي جدًا نظام تعزيز متعدد المراحل.

كيف أختار طراز STD الصحيح؟

حدد معدل التدفق والضغط الديناميكي الكلي المطلوبين، ثم اختر الطراز باستخدام منحنى الأداء الخاص به. يجب أيضًا مراعاة قطر الأنبوب، ودرجة حرارة السائل، وضغط التشغيل، والإمداد الكهربائي، وطريقة التحكم.

Stream STD: مضخة خطية موفرة للمساحة لأنظمة المياه التجارية والصناعية الحديثة

تم تصميم Stream STD لنوع نظام المياه الموجود خلف الجدران وداخل غرف الماكينات في المباني الحديثة والمنشآت الصناعية.

يوفر تصميمها الهيدروليكي للطرد المركزي أحادي المرحلة التدفق والضغط المطلوبين لتعزيز المياه التجارية، ودوران المياه المبردة، والتدفئة المركزية، وشبكات المياه الساخنة المنزلية، وأنظمة الغسيل، والدوران العام للمياه الصناعية.

يسمح تكوين الفلنجات الخطي بتركيب المضخة مباشرة في خط الأنابيب، مما يقلل من المساحة الأرضية والأنابيب الإضافية المطلوبة عادةً حول تركيبات المضخات التقليدية.

في الوقت نفسه، يعالج طراز STD الصيانة طويلة الأجل من خلال ترتيب العمود المقسم، والبناء القابل للإزالة من الأعلى، والختم الميكانيكي من نوع الخرطوشة.

مع درجات حرارة متوسطة تتراوح من -20 درجة مئوية إلى +100 درجة مئوية، وحد أقصى لضغط التشغيل يبلغ 1.2 ميجا باسكال، وعزل من الفئة F، وحماية للمحرك بمعيار IP55، تم تصميم STD لمجموعة واسعة من أنظمة المياه التجارية والصناعية.

لمهندسي خدمات المباني، ومقاولي التدفئة والتهوية وتكييف الهواء، والمنشآت الصناعية، وتكامل أنظمة المياه الذين يبحثون عن مضخة طرد مركزي مدمجة تجمع بين التركيب في خط الأنابيب والبناء القابل للصيانة، توفر Stream STD حلاً عمليًا للضخ الخطي الصناعي.
