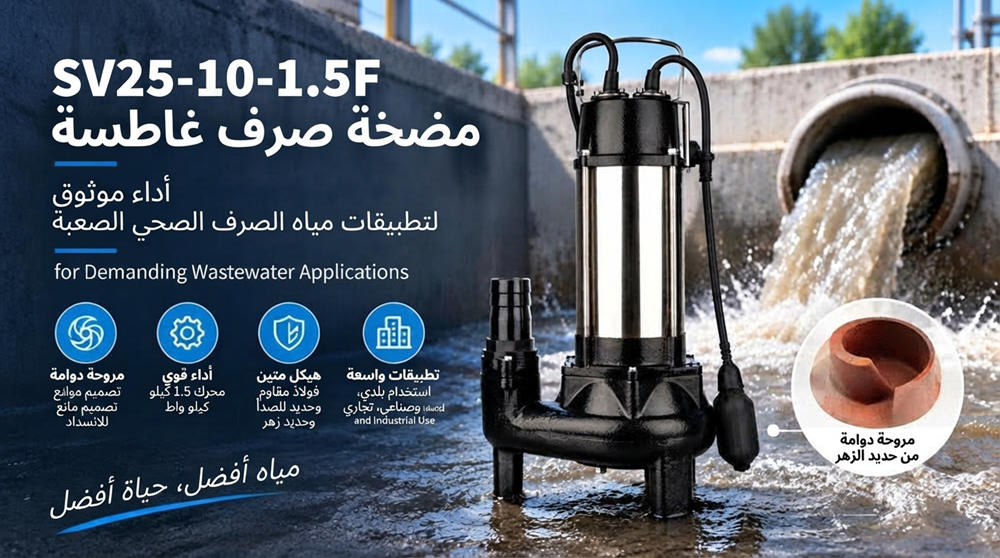

Stream SV25-10-1.5F: مضخة صرف صحي غاطسة بدفاعة طحن وتفتيت

يصبح ضخ مياه الصرف الصحي أكثر صعوبة عندما يحتوي السائل على ألياف طويلة، أو قماش، أو ورق، أو شعر، أو مواد صلبة ناعمة، وغيرها من المواد التي يمكن أن تلتف حول المروحة التقليدية لمضخة الصرف الصحي.

قد تكون مضخة الصرف الصحي القياسية ذات التدفق الدوامي أو غير القابلة للانسداد قادرة على تمرير مواد صلبة كبيرة نسبيًا، لكن المواد الليفية الطويلة يمكن أن تخلق مشكلة مختلفة: بدلاً من مجرد سد ممر التدفق، يمكن للألياف أن تلتف حول المكونات الدوارة وتقيّد المضخة تدريجيًا.

تم تصميم مضخة طاحونة مياه الصرف الصحي الغاطسة Stream SV25-10-1.5F لمعالجة هذه المشكلة باستخدام مروحة طاحنة خاصة.

بدلاً من الاعتماد فقط على شفرة قطع عالية السرعة منفصلة موضوعة أمام مدخل المضخة، يدمج طراز SV25 عملية التقطيع والطحن بشكل أوثق مع المروحة الهيدروليكية نفسها.

عندما تدخل مياه الصرف الصحي الليفية إلى المضخة، تقوم المروحة الطاحنة الدوامية أحادية القناة الخاصة بتمزيق وكسر وسحق المواد الصلبة الناعمة والألياف بشكل متكرر مع الحفاظ على ممر هيدروليكي كبير نسبيًا.

هذا المزيج من عمل الطحن وتصميم التدفق غير القابل للانسداد يجعل طراز SV25-10-1.5F مناسبًا بشكل خاص لمياه الصرف الصحي المنزلية، وأنظمة الصرف الصحي، وغيرها من تطبيقات مياه الصرف الصحي حيث تكون المواد الليفية سببًا شائعًا لانسداد المضخة.

ما هي مضخة Stream SV25-10-1.5F؟

إن Stream SV25-10-1.5F هي مضخة طاحنة غاطسة مصممة لتطبيقات المياه القذرة ومياه الصرف الصحي.

مكونها الأساسي هو مروحة طاحنة دوامية أحادية القناة مصممة للتعامل مع مياه الصرف الصحي التي تحتوي على ألياف وملوثات صلبة.

وفقًا لمواصفات منتج Stream، تسمح المروحة الطاحنة للمضخة بالتعامل مع المواد الليفية التي يبلغ طولها حوالي ثلاثة أضعاف حجم المخرج والمواد الجسيمية التي تبلغ حوالي 30% من حجم المخرج في ظل الظروف المحددة.

تجمع المضخة بين تقليل المواد الصلبة وقدرة تدفق عالية نسبيًا، مما يجعلها مناسبة للتطبيقات التي تتطلب مقاومة الانسداد ونقل فعال لمياه الصرف الصحي في نفس الوقت.

لماذا نحتاج إلى مضخات الطحن في أنظمة مياه الصرف الصحي

نادرًا ما تحتوي مياه الصرف الصحي المنزلية والتجارية على الماء فقط.

يمكن أن تحتوي مياه الصرف الصحي النموذجية على:

• ورق التواليت

• الشعر

• ألياف النسيج

• شظايا قطع القماش

• البلاستيك اللين

• النفايات العضوية

• المواد الصلبة الناعمة

• مواد ليفية أخرى

تخلق هذه المواد تحديات هيدروليكية مختلفة تمامًا عن ضخ المياه النظيفة العادية.

قد تقوم المواد الصلبة الكبيرة والصلبة بسد المدخل، لكن الألياف الطويلة والمرنة يمكن أن تلتف حول المروحة أو العمود وتشكل حزمًا كثيفة بشكل متزايد.

تُعرف هذه الظاهرة عادةً باسم التكديس أو تشابك الألياف.

بمجرد تراكم كمية كافية من المواد، تنخفض كفاءة المضخة، ويمكن أن يزيد تيار المحرك، وينخفض التدفق، وفي النهاية قد تتطلب المضخة تنظيفًا يدويًا.

مضخة الصرف الصحي التقليدية مقابل مضخة الطحن

تحل مضخة الصرف الصحي التقليدية ومضخة الطحن مشاكل التعامل مع المواد الصلبة بطرق مختلفة.

ما الذي يجعل دافع الطحن SV25 مختلفًا؟

تستخدم العديد من مضخات الطاحن نظام قطع منفصل يتم وضعه أمام المروحة الهيدروليكية الرئيسية للمضخة.

قد يستخدم التصميم النموذجي قاطعًا دوارًا مع حلقة قطع ثابتة أو لوح تمزيق.

يتم تقطيع أو سحق المواد الواردة قبل وصولها إلى المروحة الهيدروليكية.

تتبع مضخة SV25 نهجًا مختلفًا.

وظيفة الطحن فيها مدمجة بشكل أوثق مع المروحة والقناة الهيدروليكية.

بدلاً من الاعتماد فقط على حركة قطع منفصلة تشبه السكين، تنتج المروحة مزيجًا من الدوران والاضطراب والقص والسحق الميكانيكي.

يتم باستمرار إزعاج وتمزيق وتقليل المواد الصلبة الليفية واللينة أثناء مرورها عبر المضخة.

لهذا السبب يمكن فهم آلية التشغيل بشكل أكبر على أنها طحن وتنعيم (macerating) وليس مجرد تقطيع عالي السرعة.

الطحن مقابل القطع: ما الفرق؟

تُستخدم مصطلحات مضخة الطاحن ومضخة القاطع ومضخة التقطيع أحيانًا بالتبادل، لكن الآليات يمكن أن تكون مختلفة.

مضخة القاطع (Cutter Pump)

تستخدم مضخة القاطع عادةً حافة قطع حادة واحدة أو أكثر لتقطيع الألياف الطويلة والمواد الصلبة اللينة إلى قطع أصغر.

تشبه آلية العمل السكين أو الشفرة الدوارة.

مضخة الطاحن (Grinder Pump)

تعمل مضخة الطاحن عادةً على تقليل المواد الصلبة في مياه الصرف الصحي بشكل أكثر فعالية من خلال حركة قطع أو سحق أو طحن متكررة.

تستخدم بعض أنظمة الطحن قاطعًا دوارًا وحلقة تمزيق ثابتة، بينما تدمج أنظمة أخرى معظم حركة الطحن في المروحة الهيدروليكية.

مضخة التقطيع (Chopper Pump)

تستخدم مضخة التقطيع عادةً عناصر قطع ثقيلة مصممة للمواد الصلبة والليفية الأكثر صلابة، غالبًا في التطبيقات الزراعية أو الصناعية.

تختلف المصطلحات الدقيقة بين مصنعي المضخات، لذا فإن المقارنة الأكثر فائدة ليست اسم المنتج وحده، بل آلية تقليل المواد الصلبة الفعلية.

لماذا يمكن أن يكون نظام الطحن القائم على المروحة مفيدًا

يؤدي دمج حركة الطحن مع المروحة إلى خلق العديد من المزايا التشغيلية المحتملة.

اعتماد أقل على مرحلة قطع منفصلة

ترتبط وظيفة تقليل المواد الصلبة ارتباطًا وثيقًا بعملية الضخ الهيدروليكية بدلاً من مطالبة جميع المواد بالمرور أولاً عبر آلية قطع منفصلة.

إزعاج مستمر للمواد

تعمل حركة الدوامة والدوران المستمر للمروحة على إزعاج الألياف باستمرار، مما يجعل من الصعب على المواد الطويلة البقاء ثابتة وتشكيل انسداد.

قدرة تدفق جيدة

يحافظ تصميم القناة الواحدة على ممر هيدروليكي مفتوح نسبيًا مقارنةً بتجميعات الطحن شديدة التقييد.

يساعد هذا مضخة SV على الجمع بين وظيفة الطاحن وسعة تدفق مياه الصرف الصحي المفيدة.

تقليل التفاف الألياف

تم تصميم شكل المروحة والممر الهيدروليكي لتقليل احتمالية التفاف الألياف بإحكام حول المكوّن الدوار.

المروحة أحادية القناة الدوامية للطحن

يستخدم طراز SV25 مروحة طحن وتقطيع من النوع الدوامي أحادي القناة.

تُستخدم المراوح أحادية القناة على نطاق واسع في تطبيقات مياه الصرف الصحي لأنها توفر ممرًا داخليًا للتدفق أكبر من العديد من المراوح متعددة الريش.

وهذا يقلل من عدد المناطق الضيقة التي يمكن أن تعلق فيها المواد الليفية أو الصلبة.

كما أن التأثير الدوامي يُبقي جزءًا كبيرًا من مياه الصرف الصحي تتحرك عبر حجرة المضخة دون إجبار كل الملوثات على الاتصال الوثيق بممرات المروحة الضيقة والمعقدة.

في طراز SV25، يتم دمج مفهوم التدفق غير القابل للانسداد مع عمل الطحن بحيث يمكن تفكيك الألياف بينما تستمر مياه الصرف الصحي في التحرك عبر المضخة.

لماذا يصعب ضخ النفايات الليفية إلى هذا الحد؟

تتصرف الألياف الطويلة بشكل مختلف عن المواد الصلبة.

عادةً ما يتبع الحجر أو الحبة تيار الماء عبر المضخة حتى يمر أو يصبح مسدودًا فعليًا.

يمكن للألياف المرنة أن تنحني وتتمدد وتلتف حول المكونات الدوارة.

بمجرد أن يعلق ليف واحد، يمكن أن تتجمع ألياف أخرى حوله.

بمرور الوقت، يؤدي ذلك إلى إنشاء كتلة تشبه الحبل حول المروحة أو العمود.

يمكن أن تشمل النتائج:

• انخفاض الكفاءة الهيدروليكية

• انخفاض التدفق

• زيادة حمل المحرك

• انسداد المضخة بشكل متكرر

• ارتفاع درجة الحرارة

• متطلبات التنظيف اليدوي

• توقف غير متوقع للنظام

بالنسبة لأنظمة الصرف الصحي حيث تكون المواد الليفية شائعة، فإن منع هذا التشابك يمكن أن يكون أكثر أهمية من مجرد زيادة قطر مرور المواد الصلبة إلى أقصى حد.

الملامح الرئيسية لطراز SV25-10-1.5F

مروحة طحن غير قابلة للانسداد

تم تصميم مروحة الطحن الدوامية أحادية القناة الخاصة لتقليل المواد الليفية مع الحفاظ على تدفق مياه الصرف الصحي.

القدرة على التعامل مع الألياف

تم تحديد سلسلة SV للتعامل مع المواد الليفية التي يبلغ حجمها حوالي ثلاثة أضعاف حجم مخرج المضخة في ظل ظروف التشغيل المذكورة.

مرور الجسيمات الصلبة

تشير مواصفات المضخة أيضًا إلى مرور الحبوب أو الجسيمات بحوالي 30% من حجم المخرج.

سعة تدفق عالية

على عكس مضخات الطحن المصممة بشكل أساسي للرأس العالي جدًا والتدفق الصغير، يتم وضع SV25 كمضخة طحن عالية التدفق نسبيًا للتصريف السريع لمياه الصرف الصحي.

تصميم غاطس مدمج

تعمل المضخة كاملة وهي غاطسة مباشرة في مياه الصرف الصحي، مما يلغي الحاجة إلى خط شفط طويل.

مانع تسرب ميكانيكي مزدوج

يستخدم SV25 مانعات تسرب ميكانيكية مزدوجة مع مانع تسرب شفاهي لتحسين الحماية بين القسم الهيدروليكي للمضخة والمحرك الكهربائي.

حماية من الحمل الحراري الزائد

يساعد واقي حراري مدمج في حماية المحرك إذا تسببت ظروف التشغيل غير الطبيعية في ارتفاع درجة الحرارة بشكل مفرط.

مفتاح تعويم تلقائي

يسمح مفتاح التعويم بتشغيل المضخة تلقائيًا وفقًا لمستوى مياه الصرف الصحي.

مستوى تعويم قابل للتعديل

يسمح جهاز ضبط مستوى التعويم بتكييف مستوى التشغيل مع متطلبات التركيب.

لماذا يعتبر مفتاح التعويم مهمًا في تطبيقات الصرف الصحي؟

مضخة الصرف الصحي المثبتة داخل خزان للصرف الصحي أو حوض مياه الصرف الصحي أو بالوعة لا تحتاج عادةً إلى العمل بشكل مستمر.

تدخل مياه الصرف الصحي إلى الحوض تدريجيًا.

مع ارتفاع مستوى السائل، يرتفع مفتاح التعويم معه.

عند الوصول إلى مستوى التشغيل المحدد، يتم تشغيل المضخة وتقوم بإزالة مياه الصرف الصحي من الحوض.

مع انخفاض المستوى، يعود التعويم في النهاية إلى وضع الإيقاف ويقوم بإيقاف تشغيل المضخة.

تساعد هذه الدورة التلقائية على منع تشغيل المحرك غير الضروري مع الحفاظ على مستوى مياه الصرف الصحي ضمن النطاق المطلوب.

التطبيقات النموذجية لمضخة SV25-10-1.5F

أنظمة خزانات الصرف الصحي

غالبًا ما تحتوي أنظمة الصرف الصحي على ورق التواليت والنفايات العضوية والمواد الليفية التي يمكن أن تسبب صعوبات لمضخات مياه الصرف الصحي القياسية.

تساعد دفاعة الطحن في مضخة SV على تقليل هذه المواد قبل التفريغ.

مياه الصرف الصحي المنزلية

يمكن أن تحتوي مياه الصرف الصحي السكنية على الشعر والأنسجة والألياف والمواد الصلبة اللينة.

يمكن لمضخة الطحن أن تقلل من خطر الانسداد حيث تدخل هذه المواد بانتظام إلى نظام الصرف الصحي.

مياه الصرف الصحي البلدية

يمكن أن تواجه الأنظمة البلدية الأوراق والقماش والقطع البلاستيكية وغيرها من المواد غير المتوقعة.

حيثما كان التلوث متوافقًا مع حدود تشغيل المضخة، يمكن لتقنية الطحن تحسين مقاومة الانسداد.

مياه الصرف الصحي في مواقع البناء

قد تحتاج أنظمة الصرف المؤقتة إلى التعامل مع المياه القذرة التي تحتوي على حطام ناعم وألياف.

يجعل التصميم الغاطس المدمج المضخة ملائمة لتطبيقات الموقع المناسبة.

معالجة مياه الصرف الصحي المدنية

يمكن استخدام المضخة لنقل مياه الصرف الصحي ضمن عمليات معالجة مياه الصرف الصحي المدنية المناسبة.

مياه الصرف الصحي الصناعية

يمكن النظر في استخدام مضخة SV لمياه الصرف الصناعي المتوافقة حيث تظل كيمياء السائل وخصائص المواد الصلبة ودرجة الحرارة ضمن الحدود المحددة.

ظروف التشغيل

مضخة الطاحنة مقابل مضخة الصرف الصحي الدوامية

مضخة SV مقابل مضخة الطاحنة التقليدية من نوع القاطع

كلا التصميمين مصممان لتقليل المواد الصلبة في مياه الصرف الصحي، لكن الآلية ليست بالضرورة هي نفسها.

هل تجعل مضخة الطحن كل المواد الصلبة قابلة للضخ؟

لا.

تم تصميم مضخة الطحن لتقليل أنواع محددة من المواد الصلبة في مياه الصرف الصحي، خاصة المواد الليفية والعضوية واللينة نسبيًا.

لا ينبغي التعامل معها على أنها كسارة صناعية قادرة على التعامل مع كل جسم غريب.

الأجسام المعدنية الصلبة والحجارة والقطع الكبيرة من البلاستيك الصلب وغيرها من المواد غير المناسبة يمكن أن تلحق الضرر بالمضخة.

يجب أن تعمل الإدارة الصحيحة لمياه الصرف الصحي دائمًا على تقليل دخول الأجسام الغريبة غير المناسبة إلى نظام الصرف الصحي.

لماذا يعتبر التدفق العالي مهمًا لطراز SV

تم تصميم بعض مضخات الطحن بشكل أساسي لأنظمة خطوط الصرف الصحي المضغوطة حيث تكون الأولوية لرأس التفريغ العالي عبر الأنابيب الصغيرة.

تتمتع مضخة Stream SV بتموضع مختلف إلى حد ما.

يركز تصميم منتجها على التدفق العالي نسبيًا جنبًا إلى جنب مع قدرة الطحن وعدم الانسداد.

وهذا يجعلها مفيدة حيث يجب إزالة مياه الصرف الصحي بسرعة مع تقليل المخاطر الناتجة عن التلوث الليفي.

بمعنى آخر، لا تركز مضخة SV25 فقط على إنشاء ملاط ناعم جدًا لأنبوب ضغط صغير؛ بل تهدف أيضًا إلى الحفاظ على قدرة فعالة لنقل مياه الصرف الصحي.

لماذا يعتبر نظام الختم الميكانيكي مهمًا

تعمل مضخة الصرف الصحي الغاطسة مع محرك كهربائي محاط مباشرة بمياه الصرف الصحي.

لذلك، فإن الفصل الموثوق بين القسم الهيدروليكي والمحرك مهم للغاية.

تستخدم مضخة SV25 ترتيب ختم ميكانيكي مزدوج مع ختم شفاه إضافي.

يوفر هيكل الأختام المتعددة هذا حماية إضافية ضد دخول الماء إلى حجرة المحرك في ظل ظروف التشغيل الصحيحة.

الحماية الحرارية وموثوقية المحرك

يمكن أن تواجه مضخات الطحن حمولة محرك متزايدة إذا أصبحت ظروف مياه الصرف الصحي أكثر صعوبة من المتوقع.

على سبيل المثال، يمكن أن تؤدي المواد الليفية المفرطة أو الانسداد الهيدروليكي الجزئي إلى زيادة المقاومة على المكونات الدوارة.

يساعد جهاز الحماية من الحمل الحراري الزائد المدمج في حماية المحرك إذا ارتفعت درجة حرارة التشغيل بشكل مفرط.

يجب أن تظل الحماية الحرارية ميزة أمان وليست بديلاً عن الاختيار الصحيح للمضخة وصيانتها.

كيفية تقليل انسداد مضخة الطحن

حتى مضخة الطحن غير القابلة للانسداد تستفيد من التركيب والتشغيل الصحيحين.

• أبقِ الأجسام الغريبة الصلبة خارج نظام مياه الصرف الصحي

• تجنب الكميات المفرطة من المواد القماشية أو البلاستيكية

• اسمح لمفتاح الطفو بالتحرك بحرية

• لا تقم بتركيب المضخة مباشرة في الرواسب المستقرة الثقيلة

• افحص أنبوب التفريغ بحثًا عن أي انسدادات

• افحص المروحة الدافعة إذا انخفض الأداء فجأة

• شغّل المضخة فقط ضمن ظروف السوائل المحددة لها

الأسئلة الشائعة حول مضخة Stream SV25-10-1.5F

ما نوع المضخة SV25-10-1.5F؟

إنها مضخة صرف صحي غاطسة ذات طاحن، مصممة للمياه القذرة ومياه الصرف الصحي التي تحتوي على مواد ليفية وصلبة ناعمة.

ما الذي يميز SV25 عن مضخة الصرف الصحي العادية؟

تستخدم SV25 مروحة طاحنة دوامية أحادية القناة خاصة تساعد على تقليل الألياف والمواد الصلبة الناعمة بدلاً من الاعتماد فقط على ممر حر كبير لتمريرها عبر المضخة.

هل SV25 مضخة قطع؟

تتمتع بوظيفة القطع والطحن، لكن آلية تقليل المواد الصلبة فيها مدمجة بشكل وثيق مع المروحة الطاحنة بدلاً من الاعتماد فقط على شفرة قطع خارجية منفصلة.

هل تقوم بطحن أو قطع مياه الصرف الصحي؟

يمكن أن تتضمن العملية كلاً من القطع والقص، لكن سلوك التشغيل يُفهم بشكل أفضل على أنه طحن وتمزيق ونقع متكرر داخل المروحة والممر الهيدروليكي.

ما نوع النفايات التي يمكنها التعامل معها؟

المضخة مخصصة لمياه الصرف الصحي التي تحتوي على ألياف وورق تواليت ونفايات عضوية ومواد صلبة ناعمة متوافقة أخرى.

ما كمية الألياف التي يمكن للمضخة التعامل معها؟

تحدد Stream قدرة التعامل مع الألياف بحوالي ثلاثة أضعاف حجم المخرج في ظل ظروف التشغيل المحددة.

ما حجم الجسيمات الصلبة التي يمكنها التعامل معها؟

تشير مواصفات المنتج إلى قدرة تمرير الجسيمات بحوالي 30% من حجم المخرج.

هل تتميز بتشغيل تلقائي؟

نعم. تشتمل SV25-10-1.5F على مفتاح طفو وجهاز ضبط مستوى الطفو للتشغيل والإيقاف التلقائي وفقًا لمستوى السائل.

ما هو أقصى عمق للغمر؟

أقصى عمق غمر محدد هو 5 أمتار.

ما درجة حرارة السائل التي يمكنها التعامل معها؟

نطاق درجة حرارة السائل المحدد هو 0–40 درجة مئوية.

هل يمكن استخدامها في خزانات الصرف الصحي؟

نعم. أنظمة خزانات الصرف الصحي هي أحد التطبيقات الأساسية المدرجة لمضخة SV25.

هل يمكنها التعامل مع الأقمشة والخرق؟

تم تصميم المروحة الطاحنة خصيصًا لتحسين التعامل مع المواد الليفية، ولكن يجب still إبقاء الأجسام الغريبة الكبيرة غير المناسبة أو القاسية بشكل استثنائي خارج نظام الصرف الصحي.

هل يمكنها ضخ الحجارة أو المعادن؟

لا ينبغي التعامل مع أي مضخة طاحنة كآلة تكسير للمعادن الصلبة أو الأجسام الصلبة الكبيرة. يمكن لهذه المواد أن تتلف المروحة أو مكونات المضخة الأخرى.

Stream SV25-10-1.5F: طحن مياه الصرف الصحي بدلاً من مجرد تمريرها

الميزة الرئيسية لمضخة Stream SV25-10-1.5F ليست مجرد أنها مضخة صرف صحي غاطسة أخرى.

تكمن قيمتها في الطريقة التي يتعامل بها النظام الهيدروليكي بنشاط مع النفايات الليفية.

تحاول مضخة الصرف الصحي التقليدية نقل الملوثات عبر ممر كبير بما فيه الكفاية. قد تستخدم مضخة من نوع القاطع التقليدي شفرة مخصصة أو مجموعة طحن قبل المروحة الرئيسية.

تجمع SV25 بين هيدروليكيات أحادية القناة غير قابلة للانسداد مع مروحة توفر حركة طحن وتمزيق ونقع أثناء مرور مياه الصرف الصحي عبر المضخة.

يسمح هذا النهج للمضخة بالحفاظ على تدفق مفيد لمياه الصرف الصحي مع تقليل خطر التفاف الألياف الطويلة والنفايات الناعمة حول المروحة والتسبب في انسدادات.

وبالاقتران مع الختم الميكانيكي المزدوج، والحماية الحرارية للمحرك، والتحكم التلقائي بالطفو، والبناء الغاطس المدمج، توفر SV25 حلاً عمليًا لأنظمة خزانات الصرف الصحي، ومياه الصرف الصحي المنزلية، وتطبيقات مياه الصرف الأخرى حيث يكون التلوث الليفي مشكلة متكررة.
