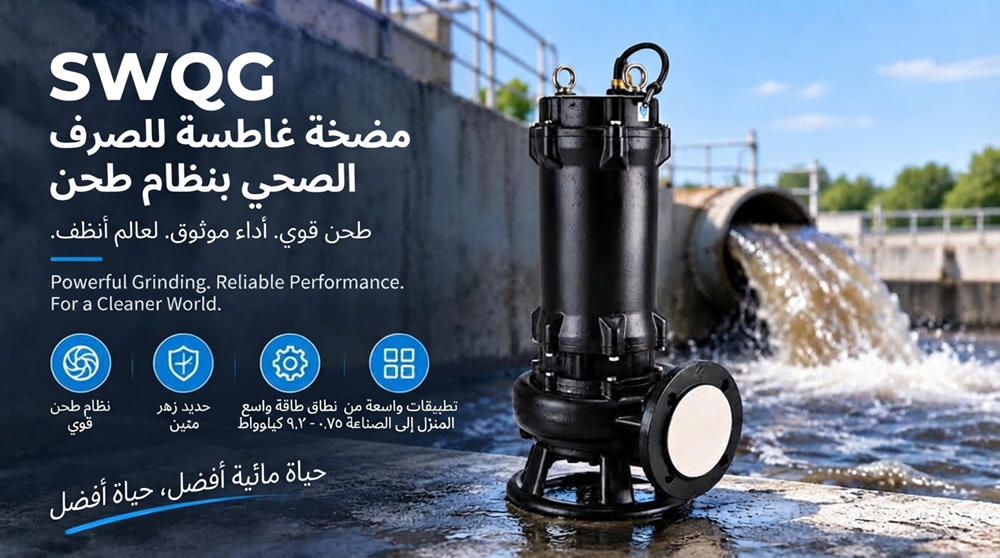

Stream SWQG: مضخة صرف صحي غاطسة من الحديد الزهر مع نظام طحن

يمكن أن تختلف متطلبات ضخ مياه الصرف الصحي بشكل كبير للغاية.

قد يتطلب خزان الصرف الصحي السكني الصغير مضخة أحادية الطور مدمجة فقط، بينما قد تحتاج محطة الضخ البلدية أو منشأة الثروة الحيوانية أو نظام مياه الصرف الصناعي إلى عدة كيلووات من طاقة المحرك، ووصلات تصريف كبيرة، وسعة تدفق أعلى بشكل كبير.

تم تصميم سلسلة مضخات الطحن الغاطسة المصنوعة من الحديد الزهر Stream SWQG لتغطية هذا النطاق الواسع بشكل غير عادي من تطبيقات مياه الصرف الصحي ضمن عائلة منتج واحدة.

بدءًا من الموديلات المدمجة بقدرة 0.75 كيلوواط المناسبة للتعامل مع مياه الصرف الصحي المنزلية والخفيفة، يمتد النطاق إلى موديلات ثلاثية الطور شديدة التحمل بقدرة تصل إلى 9.2 كيلوواط للأنظمة التجارية والبلدية والزراعية والصناعية لمياه الصرف الصحي.

في جميع أنحاء السلسلة الكاملة، تجمع مضخة SWQG بين المكره الدوامي الحلزوني وحلقة القطع المقساة لتقليل النفايات الصلبة الليفية واللينة قبل أن تتمكن من خلق مشاكل انسداد خطيرة داخل المضخة أو خط أنابيب التصريف.

مع نطاق هيدروليكي واسع يبلغ حوالي 20-140 متر مكعب/ساعة، وتصنيفات رفع من 15-48 مترًا وأحجام تصريف من DN50 إلى DN100 عبر الموديلات المتاحة، يمكن اختيار مضخة SWQG لكل شيء بدءًا من حفر الصرف الصحي السكنية إلى محطات ضخ مياه الصرف الصحي الأكبر.

يشرح هذا الدليل كيفية عمل نظام الطحن في SWQG، ولماذا يعتبر هيكلها المصنوع من الحديد الزهر مناسبًا لخدمة مياه الصرف الصحي الصعبة، وكيف تخدم مستويات الطاقة المختلفة الأسواق المختلفة، وكيفية اختيار مضخة طحن للتطبيقات المنزلية والزراعية والتجارية والبلدية والصناعية.

ما هي مضخة الطحن Stream SWQG؟

إن Stream SWQG هي مضخة طحن صرف صحي غاطسة مصممة لمياه الصرف الصحي التي تحتوي على مواد ليفية ومواد صلبة متوافقة يمكن أن تسبب انسداد المضخات التقليدية.

تعمل المضخة مغمورة بالكامل في مياه الصرف الصحي وتجمع بين عدة وظائف مهمة في وحدة واحدة:

• ضخ مياه الصرف الصحي

• تقليل النفايات الليفية

• نقل هيدروليكي غير قابل للانسداد

• حماية تلقائية للمحرك

• تشغيل غاطس شديد التحمل

يجمع نظامها الهيدروليكي المميز بين المكره الدوامي الحلزوني وحلقة القطع المقساة المثبتة حول منطقة الشفط.

عندما تدخل مياه الصرف الصحي إلى المضخة، تواجه المواد الصلبة الليفية واللينة المكونات الهيدروليكية الدوارة وحلقة القطع.

يتم تمزيق المادة وقصها وتقليلها قبل الاستمرار عبر المضخة وخط أنابيب التصريف.

نطاق كامل لمضخات الطحن من 0.75 إلى 9.2 كيلوواط

من أقوى مزايا مضخة SWQG هو اتساع النطاق.

تصف هذه الأرقام عائلة منتجات SWQG الإجمالية وليس مضخة فردية واحدة.

لا ينبغي تفسير أقصى تدفق وأقصى رفع على أنهما يحدثان في نفس الوقت. يجب دائمًا الاختيار النهائي باستخدام منحنى أداء الطراز الفردي ونقطة تشغيل النظام الفعلية.

لماذا يعتبر نطاق الطاقة الواسع أمرًا مهمًا

مضخة مياه الصرف الصحي ليست منتجًا واحدًا يناسب الجميع.

يمكن أن يكون الفرق بين ضخ مياه الصرف الصحي من حفرة تجميع منزلية صغيرة ونقل مياه الصرف الصحي من محطة تجميع بلدية هائلاً.

يمكن أن يتغير التدفق المطلوب، وقطر خط الأنابيب، والرأس الثابت، واحتكاك الأنابيب، وساعات التشغيل بشكل كبير.

لهذا السبب تمتد سلسلة SWQG من الوحدات الصغيرة أحادية الطور إلى نماذج صناعية أكبر بكثير ثلاثية الطور.

فئة 0.75 كيلو واط: مياه الصرف الصحي السكنية والخدمة الخفيفة

في الطرف الأدنى من النطاق، توفر نماذج SWQG المدمجة حلاً عمليًا لأنظمة مياه الصرف الصحي الأصغر.

يمكن أن تشمل التطبيقات النموذجية ما يلي:

• حفر مياه الصرف الصحي السكنية

• خزانات الصرف الصحي

• المباني التجارية الصغيرة

• تصريف المزارع

• محطات نقل مياه الصرف الصحي الصغيرة

كما أن توفر الطاقة أحادية الطور يجعل هذه النماذج ذات صلة خاصة حيث لا يتوفر مصدر طاقة ثلاثي الطور.

نماذج SWQG متوسطة المدى: المزارع والمباني التجارية وأنظمة مياه الصرف الصحي

مع زيادة قوة المحرك والقدرة الهيدروليكية، تصبح SWQG مناسبة للأنظمة التي تتطلب تدفقًا أكبر لمياه الصرف الصحي ورأس ضخ أعلى.

يمكن أن يخدم هذا الجزء من النطاق مزارع الماشية، ومرافق تربية الأحياء المائية، والمباني التجارية، ومشاريع البناء، وأنظمة تجميع مياه الصرف الصحي متوسطة الحجم.

نماذج كبيرة ثلاثية الطور: الخدمة البلدية والصناعية

في الطرف الأعلى من النطاق، تصل نماذج SWQG إلى قوة محرك تصل إلى 9.2 كيلو واط.

تم تصميم هذه المضخات الأكبر حجمًا للتطبيقات التي تتطلب سعة أعلى بشكل كبير، وأنابيب تصريف أكبر، ودورات تشغيل أكثر تطلبًا.

تشمل التطبيقات النموذجية:

• ضخ مياه الصرف الصحي البلدية

• نقل مياه الصرف الصناعي

• مرافق الماشية الكبيرة

• محطات مياه الصرف الصحي التجارية

• أنظمة الصرف والتحكم في الفيضانات

• حفر تجميع مياه الصرف الصحي والبيئة الكبيرة

كيف يعمل نظام الطحن في SWQG؟

لا تقوم SWQG فقط بتوفير فتحة كبيرة لتمرير المواد الصلبة من مياه الصرف الصحي.

بل يعمل تصميمها الهيدروليكي بنشاط على تقليل النفايات الليفية.

يجمع النظام بين مكونين رئيسيين:

• دفاعة طحن حلزونية دوامة

• حلقة قطع مقواة

عندما يقوم المحرك بتدوير الدفاعة، يتم سحب مياه الصرف الصحي نحو فتحة الشفط.

تتعرض المواد الصلبة الليفية واللينة التي تدخل هذه المنطقة للدفاعة الدوارة وحلقة القطع المتطابقة بشكل وثيق.

الحركة النسبية تخلق قوة قص ميكانيكية وفعل طحن.

يتم تقصير الألياف الطويلة وتقليل المواد الصلبة اللينة قبل دخول مياه الصرف الصحي إلى مسار التدفق الهيدروليكي الرئيسي.

قاطع وطاحن في نظام هيدروليكي واحد

تعتبر SWQG مثيرة للاهتمام بشكل خاص لأنها تجمع بين الخصائص المرتبطة عادةً بمضخات القطع والطحن.

توفر حلقة القطع سطح قطع محددًا، بينما تقوم دفاعة الدوامة بإنشاء الحركة الهيدروليكية اللازمة لنقل مياه الصرف الصحي وعرض الملوثات باستمرار على منطقة الطحن.

بدلاً من معاملة القطع والضخ كوظيفتين منفصلتين تمامًا، يعمل الإجراءان معًا.

يساعد هذا المزيج في تقليل خطر تشابك الألياف مع الحفاظ على تدفق مفيد لمياه الصرف الصحي.

لماذا استخدام دفاعة دوامة حلزونية؟

تُستخدم الدفاعات الدوامية على نطاق واسع في تطبيقات الصرف الصحي لأنها تقلل من الاتصال المباشر بين العديد من المواد الصلبة والأسطح الهيدروليكية الدوارة الرئيسية.

تقوم الدفاعة الدوارة بإنشاء تدفق دائري داخل حجرة المضخة.

تساعد هذه الدوامة في نقل مياه الصرف الصحي والملوثات نحو المخرج مع تقليل عدد الممرات الضيقة التي يجب أن تمر عبرها جميع المواد الصلبة فعليًا.

يضيف طراز SWQG نظام طحن إلى مفهوم الدوامة هذا.

والنتيجة هي تصميم هيدروليكي يهدف إلى الجمع بين مقاومة الانسداد وتقليل المواد الصلبة.

لماذا تعتبر النفايات الليفية مشكلة رئيسية في مضخات الصرف الصحي

لا تحدث العديد من أعطال مضخات مياه الصرف الصحي بسبب جسم صلب كبير واحد.

يمكن أن تكون المواد الطويلة المرنة أكثر إزعاجًا.

تشمل الأمثلة:

• المناديل المبللة

• ألياف القماش

• الشعر

• الغشاء البلاستيكي

• مواد عضوية تشبه الحبال

• ألياف نفايات الماشية

• المنتجات الورقية

• ملوثات مرنة أخرى

على عكس الجسيمات الصلبة، يمكن للمواد المرنة أن تلتف حول الدفاعة أو العمود أو المكون الهيدروليكي.

بمجرد أن يبدأ الالتفاف، يمكن أن تتراكم ألياف إضافية حول العائق الأول.

تُعرف هذه العملية عادةً بالتراكم الليفي (Ragging).

يمكن أن يقلل التراكم الليفي من سعة المضخة، ويزيد من حمل المحرك، ويوقف المضخة تمامًا في النهاية.

حلقة قطع من سبيكة الكروم العالية

تعتبر حلقة القطع أحد مكونات التآكل الرئيسية في نظام طحن SWQG.

تحدد Stream حلقة قطع من سبيكة الكروم العالية مقواة إلى حوالي 48-52.

توفر الصلابة العالية لسطح القطع مقاومة محسنة للتآكل الميكانيكي أثناء التفاعل المتكرر مع ملوثات مياه الصرف الصحي الليفية.

الخلوص الصحيح بين حلقة القطع والمكون الهيدروليكي الدوار مهم أيضًا.

إذا أصبحت الفجوة كبيرة جدًا بسبب التآكل، فقد تنخفض كفاءة القطع.

لماذا يعتبر الخلوص الضيق للقاطع مهمًا

يعمل نظام القطع بشكل أكثر فعالية عندما تظل المكونات الدوارة والثابتة متطابقة بشكل وثيق.

إذا أصبحت الفجوة كبيرة جدًا، يمكن للمواد المرنة أن تنحني عبر الفتحة بدلاً من قصها بشكل فعال.

يساعد الحفاظ على الخلوص المناسب في إنتاج قطع أكثر فعالية ويقلل من احتمالية مرور الألياف الطويلة سليمة.

هذا المبدأ شائع في أنظمة طحن مياه الصرف الصحي المخصصة حيث تعمل أسطح القطع الدوارة والثابتة معًا لتقليل حجم المواد الصلبة.

تصميم غير قابل للانسداد: أكثر من مجرد قاطع

يجب ألا تعتمد مضخة الطحن الجيدة على مكونات القطع وحدها.

يجب تصميم النظام الهيدروليكي بأكمله للحفاظ على حركة مياه الصرف الصحي المعالجة.

يجمع Stream SWQG بين:

• تدفق هيدروليكي حلزوني دوّامي

• حلقة قطع مقسّاة

• مكونات قطع متطابقة بدقة

• ممرات واسعة لمياه الصرف

• بناء محرك شديد التحمل

هذا النهج المتكامل هو ما يمنح المضخة خصائصها غير القابلة للانسداد.

بناء من الحديد الزهر لخدمة الصرف الصحي الشاقة

تستخدم مضخة SWQG بناءً من الحديد الزهر بدلاً من الهياكل البلاستيكية خفيفة الوزن أو الهياكل المصنوعة من الفولاذ المقاوم للصدأ الرقيق الشائعة في مضخات الاستخدام المنزلي الصغيرة.

بالنسبة لمضخات مياه الصرف الأكبر حجمًا، يوفر الحديد الزهر العديد من الخصائص العملية:

• صلابة هيكلية عالية

• متانة ميكانيكية

• تخميد جيد للاهتزازات

• ملاءمته لأغلفة المضخات الأكبر حجمًا

• خصائص جيدة لنقل الحرارة

هذا يجعل الحديد الزهر مادة مستخدمة على نطاق واسع لمضخات مياه الصرف الصحي الغاطسة البلدية والتجارية والصناعية.

جسم مضخة مطلي بالترسيب الكهربائي

تطبق Stream معالجة سطحية بالترسيب الكهربائي على جسم مضخة SWQG.

يوفر الطلاء طبقة حماية إضافية على سطح الحديد الزهر ويساعد على تحسين المقاومة للبيئة الرطبة والتآكلية المرتبطة عادةً بأنظمة مياه الصرف الصحي.

المعالجة السطحية لا تجعل المضخة مناسبة لكل سائل عدواني كيميائيًا، لذلك يجب أن تظل كيمياء مياه الصرف ضمن ظروف التشغيل المحددة.

نظام مانع تسرب ميكانيكي مزدوج

حماية المحرك الكهربائي من مياه الصرف الصحي هي واحدة من أهم المتطلبات الهندسية في أي مضخة صرف صحي غاطسة.

تستخدم مضخة SWQG نظام مانع تسرب ميكانيكي مزدوج مع أسطح إحكام من كربيد السيليكون.

يستخدم كربيد السيليكون على نطاق واسع في مانعات التسرب الميكانيكية لمياه الصرف الصحي بسبب صلابته ومقاومته للتآكل.

يوفر تكوين الختم المزدوج حواجز إحكام متعددة بين القسم الهيدروليكي وحجرة المحرك.

حماية المحرك بمعيار IP68

محرك مضخة SWQG مصمم للتشغيل الغاطس بالكامل ومحدد بحماية IP68.

خيارات العزل من الفئة B/F تدعم التشغيل عبر تكوينات المحرك المختلفة في نطاق المنتج.

نظرًا لأن المضخة تعمل مباشرة في مياه الصرف الصحي، فإن تصميم المحرك الغاطس يلغي الحاجة إلى أنابيب الشفط السطحية ويسمح بتركيب مضغوط في حفرة الصرف الصحي.

حماية تلقائية للمحرك

يمكن أن تتعرض مضخات مياه الصرف الصحي لأحمال محرك غير طبيعية إذا تغيرت الظروف الهيدروليكية أو إذا تداخلت المواد الليفية مؤقتًا مع آلية الطحن.

تشتمل مضخة SWQG على حماية تلقائية للمحرك وفقًا لتكوين المحرك.

يمكن للإصدارات أحادية الطور استخدام حماية من الحمل الزائد، بينما يمكن للأنظمة ثلاثية الطور دمج حماية من التيار الزائد ضمن نظام التحكم المناسب.

تساعد أجهزة الحماية في تقليل مخاطر تلف المحرك، لكنها لا تحل محل التحديد الصحيح لحجم المضخة وصيانتها.

من مياه الصرف المنزلية إلى مياه الصرف الصناعية

يتيح نطاق SWQG الواسع استخدام نفس المفهوم الأساسي لمضخة الطاحن عبر قطاعات مختلفة جدًا.

ضخ مياه الصرف الصحي السكنية

يمكن لنماذج SWQG الأصغر نقل مياه الصرف الصحي المنزلية من غرف الصرف الصحي وحفر الصرف الصحي وخزانات التجميع المنخفضة المستوى حيث لا يمكن الصرف بالجاذبية.

التخلص من خزان الصرف الصحي

تحتوي مياه الصرف الصحي من أحواض التعفين على ورق تواليت ومواد عضوية صلبة ومواد ليفية يمكن أن تشكل تحديًا للمضخات التقليدية.

يساعد نظام القاطع والطاحن على تقليل هذه النفايات قبل الضخ.

مياه الصرف الزراعي والماشية

يمكن أن تولد المزارع مياه صرف تحتوي على ألياف عضوية وبقايا أعلاف ومواد صلبة ناعمة أخرى.

يمكن لنماذج SWQG الأكبر حجمًا توفير سعة التدفق المطلوبة لتطبيقات نقل مياه الصرف الصحي الزراعية ومياه الصرف المناسبة.

الاستزراع المائي وتنظيف أحواض الأسماك

تتطلب أحواض الأسماك ومرافق الاستزراع المائي بشكل دوري تصريفًا ونقلًا للمياه الملوثة بالحمأة.

حيثما تبقى خصائص المواد الصلبة والمياه ضمن حدود تشغيل المضخة، يمكن أن توفر SWQG حلاً قويًا للصرف الصحي الغاطس.

تصريف مواقع البناء

قد تتراكم في مواقع البناء مياه الصرف الصحي والمياه الجوفية ومياه الصرف الملوثة.

إن البناء القوي من الحديد الزهر ونطاق الطاقة الواسع يجعلان نماذج SWQG المختارة مناسبة لمهام تصريف المواقع المناسبة.

المباني التجارية

يمكن أن تتطلب مراكز التسوق والفنادق والمطاعم والمباني المكتبية والعقارات التجارية الأخرى أنظمة رفع لمياه الصرف الصحي حيث لا يمكن أن تتدفق مياه الصرف بالجاذبية إلى المجاري الرئيسية.

يمكن لمضخة الطاحن أن تقلل من النفايات الليفية المزعجة قبل رفعها إلى نظام التفريغ.

أنظمة الصرف الصحي البلدية

تتميز مياه الصرف الصحي البلدية بأنها غير متوقعة بشكل خاص لأن المواد الغريبة يمكن أن تدخل إلى شبكة المجاري.

توفر نماذج SWQG ثلاثية الطور الأكبر حجمًا منصة مناسبة لمحطات الضخ التي تتطلب سعة أعلى ومقاومة قوية للانسداد.

مياه الصرف الصناعي

يمكن أن تتطلب المرافق الصناعية مضخات لنقل مياه الصرف بين أحواض التجميع وعمليات المعالجة وأنظمة التفريغ.

يمكن النظر في استخدام SWQG عندما تكون كيمياء مياه الصرف ودرجة حرارتها وخصائص المواد الصلبة متوافقة مع ظروف التشغيل المحددة للمضخة.

تصريف الفيضانات والطوارئ

يمكن أيضًا تطبيق نماذج SWQG الأكبر حجمًا على مهام الصرف عالية السعة المناسبة حيث تجعل المياه الملوثة والحطام الناعم مضخة المياه النظيفة التقليدية غير مناسبة.

يجب أن يأخذ اختيار المضخة في الاعتبار المحتوى الفعلي للمواد الصلبة في الماء لأن الرمال الثقيلة والملاط الإنشائي عالي الكشط قد يتطلبان بدلاً من ذلك مضخة صرف مخصصة للجزيئات الكاشطة.

نطاق تطبيق SWQG في لمحة

لماذا يمكن لمضخات الطحن أن تساعد في حماية خط أنابيب التفريغ

يمكن أن يحدث انسداد مياه الصرف الصحي ليس فقط داخل المضخة، ولكن أيضًا في اتجاه مجرى خط الأنابيب والوصلات والصمامات.

قد تتجمع المواد الليفية الطويلة التي تمر بنجاح عبر مضخة تقليدية لاحقًا داخل أنبوب ضيق أو حول صمام.

تعمل مضخة الطحن على تقليل طول وحجم هذه المواد قبل دخولها إلى خط التفريغ.

يمكن أن يقلل هذا من خطر التراكم في اتجاه مجرى النهر في أنظمة مياه الصرف الصحي المصممة بشكل صحيح.

هل يمكن استخدام SWQG مع أنابيب تفريغ أصغر؟

تتمثل إحدى مزايا طحن المواد الصلبة في مياه الصرف الصحي في أن المواد المعالجة تصبح أسهل في النقل عبر خط أنابيب مضغوط.

هذا مهم بشكل خاص عندما يجب أن تنتقل مياه الصرف الصحي لمسافات طويلة أو ضد ارتفاع كبير.

ومع ذلك، لا يُنصح باختيار أنبوب أصغر فقط لأن المضخة تحتوي على طاحن.

يجب أن يظل تحديد حجم الأنبوب يأخذ في الاعتبار:

• معدل التدفق المطلوب

• الحد الأدنى لسرعة نقل مياه الصرف الصحي

• إجمالي طول الأنبوب

• الارتفاع الرأسي

• عدد الوصلات والصمامات

• مادة الأنبوب

• فقد الاحتكاك

لماذا يصبح احتكاك خط الأنابيب مهمًا في موديلات SWQG الأكبر

مع زيادة التدفق، يمكن أن يزداد احتكاك الأنبوب بشكل كبير.

قد تفقد المضخة القادرة على إنتاج 100 م³/ساعة أو أكثر كمية كبيرة من الضغط المتاح إذا كان أنبوب التفريغ أصغر من اللازم.

لهذا السبب، يجب أن يشمل إجمالي الضغط الديناميكي للنظام كلاً من الرفع الرأسي واحتكاك خط الأنابيب.

يمكن أن يؤدي اختيار قطر الأنبوب الصحيح إلى تقليل فقد الطاقة والسماح للمضخة بالعمل بالقرب من نقطة التشغيل الهيدروليكي المقصودة.

فهم إجمالي الضغط الديناميكي

ضغط المضخة ليس مجرد المسافة الرأسية بين حفرة الصرف الصحي ونقطة التفريغ.

يجب على المضخة أيضًا التغلب على المقاومة الهيدروليكية داخل خط الأنابيب.

العلاقة المبسطة هي:

إجمالي الرأس الديناميكي = الرأس الساكن + فقد الاحتكاك في الأنابيب + فقد الوصلات

كلما كان أنبوب التفريغ أطول وأضيق، كلما زاد فقد الاحتكاك عادةً.

الكوعات، وصمامات الفحص، وصمامات البوابة، والوصلات الأخرى تضيف أيضًا مقاومة هيدروليكية إضافية.

تركيب التوصيل التلقائي لأنظمة الصرف الصحي الأكبر

بالنسبة لمحطات ضخ الصرف الصحي الدائمة، فإن الدخول المتكرر إلى حفرة مياه الصرف الصحي لفصل أنابيب التوصيل أمر غير مرغوب فيه.

يوفر نظام التوصيل التلقائي طريقة تركيب أكثر عملية.

يتم توصيل المضخة بقضبان التوجيه وإنزالها نحو قاعدة التفريغ الثابتة في قاع الحفرة.

عندما تصل المضخة إلى القاعدة، فإنها تتصل تلقائيًا بوصلة التفريغ.

عند الحاجة إلى الصيانة، يمكن رفع المضخة على طول قضبان التوجيه دون الحاجة إلى تفكيك أنبوب التفريغ المغمور يدويًا.

هذا النوع من التركيب مفيد بشكل خاص لأنظمة مياه الصرف الصحي التجارية والبلدية والصناعية.

مزايا التوصيل التلقائي

• تركيب أسرع للمضخة

• إزالة أسهل للصيانة

• تقليل الحاجة للعمل داخل حفر الصرف الصحي

• موضع مضخة ثابت وقابل للتكرار

• تركيب عملي لخزانات معالجة مياه الصرف الصحي ومحطات الضخ

التركيب المحمول مقابل تركيب التوصيل التلقائي

كيفية اختيار مضخة الطحن SWQG المناسبة

إن المجموعة الواسعة من مضخات SWQG تجعل اختيار الطراز الصحيح أمرًا مهمًا بشكل خاص.

لا تختار المضخة بناءً على قوة المحرك فقط.

1. تحديد التدفق المطلوب

قم بتقدير الحد الأقصى لتدفق مياه الصرف الصحي ووقت الضخ المطلوب.

قد تحتاج الأنظمة السكنية إلى تدفق متواضع نسبيًا، بينما يمكن أن تتطلب الحفر البلدية والصناعية سعة أكبر بكثير.

2. حساب إجمالي الرأس الديناميكي

قم بتضمين الرفع الرأسي، واحتكاك خط الأنابيب، والوصلات بدلاً من استخدام الارتفاع الساكن فقط.

3. تحديد نوع مياه الصرف الصحي

حدد ما إذا كانت مياه الصرف الصحي تحتوي على ألياف، أو مواد صلبة ناعمة، أو مواد عضوية، أو رمل، أو جزيئات كاشطة.

تم تصميم مضخة SWQG خصيصًا لمياه الصرف الصحي الليفية والمتوافقة مع المواد الصلبة.

4. اختيار قطر التفريغ الصحيح

تغطي مجموعة SWQG تكوينات من DN50 إلى DN100.

يجب مطابقة قطر الأنبوب مع متطلبات التدفق وسرعة مياه الصرف الصحي المقبولة.

5. مراعاة الطاقة أحادية الطور أو ثلاثية الطور

قد تستخدم التطبيقات الأصغر كهرباء أحادية الطور، بينما تستخدم الأنظمة التجارية والصناعية الأكبر عادةً محركات ثلاثية الطور.

6. ضع في الاعتبار تردد التشغيل

قد تعمل حفرة الصرف الصحي المنزلية بشكل متقطع فقط، بينما يمكن لمحطة الضخ البلدية أو الصناعية أن تعمل لفترات أطول بشكل ملحوظ.

7. اختر طريقة التركيب

قد يكون التركيب المحمول مناسبًا للصرف المؤقت والأنظمة الأصغر.

تستفيد المحطات الدائمة بشكل عام من التركيب بالقارنة التلقائية وبالقضبان الإرشادية.

لماذا الأكبر ليس دائمًا الأفضل

يمكن لمضخة الصرف الصحي كبيرة الحجم أن تخلق مشاكل بدلاً من حلها.

إذا قامت المضخة بتفريغ حفرة تجميع صغيرة بسرعة كبيرة، فقد يحدث تشغيل وإيقاف متكرر.

قد تعاني المضخة الكبيرة التي تعمل بعيدًا عن نقطة التشغيل المخصصة لها من كفاءة هيدروليكية ضعيفة أو سرعة تصريف غير مناسبة.

يجب أن يطابق الاختيار الصحيح المضخة مع النظام الفعلي بدلاً من مجرد اختيار أعلى قوة محرك متاحة.

SWQG مقابل مضخة الصرف الصحي الدوامية القياسية

SWQG مقابل مضخة الطحن المنزلية الصغيرة

تم تصميم العديد من مضخات الطحن في السوق بشكل أساسي لتطبيقات الصرف الصحي السكنية وشبكات الصرف الصحي بالضغط.

نطاق SWQG أوسع.

يمتد نطاق طاقته من مضخات 0.75 كيلو واط من الفئة السكنية عبر تكوينات صناعية كبيرة ثلاثية الطور حتى 9.2 كيلو واط.

يسمح هذا للمستخدمين والموزعين والمقاولين بالعمل مع عائلة واحدة من مضخات الطحن عبر عدة أحجام مشاريع.

هل يمكن لمضخة SWQG ضخ الرمل والملاط الثقيل؟

تم تصميم نظام الطحن بشكل أساسي للتعامل مع مياه الصرف الصحي والألياف والمواد الصلبة اللينة المتوافقة.

طحن الألياف وضخ الرمال الكاشطة هما متطلبان هندسيان مختلفان.

يمكن لكميات كبيرة من الرمال أو الحصى أو الملاط شديد الكشط أن تسرّع من تآكل حلقة القطع، والمروحة، وغطاء المضخة، والأختام الميكانيكية.

بالنسبة لملاط البناء شديد الكشط، قد تكون مضخة نزح المياه أو مضخة الملاط المخصصة أكثر ملاءمة.

هل يمكن استخدام SWQG لمكافحة الفيضانات؟

يمكن لبعض موديلات SWQG الكبيرة المختارة توفير تدفق عالٍ لمياه الصرف الصحي والتصريف، مما يجعلها مفيدة لتطبيقات الصرف الطارئ المناسبة أو مياه الفيضانات الملوثة.

ومع ذلك، يجب تقييم نوع مياه الفيضانات بعناية.

مياه الفيضانات التي تحتوي بشكل أساسي على مياه الصرف الصحي، والحطام العضوي، والمواد الليفية قد تناسب مفهوم مضخة الطاحن بشكل أفضل من المياه المحملة بشدة بالرمال أو الحصى أو الركام الإنشائي.

اعتبارات الصيانة

فحص حلقة القطع

يمكن أن ينخفض أداء القطع مع تآكل أسطح الطحن.

يساعد الفحص الدوري في تحديد الخلوص الزائد أو التلف الميكانيكي.

فحص المروحة

إذا انخفض التدفق أو الضغط بشكل غير متوقع، تحقق مما إذا كانت المواد الغريبة قد دخلت إلى الحجرة الهيدروليكية.

فحص الأختام الميكانيكية

تعتمد موثوقية المحرك الغاطس بشكل كبير على حالة الختم.

يجب أن يتبع فحص الختم وصيانة مواد التشحيم جدول الخدمة المعمول به.

فحص حماية الطاقة والمحرك

يجب تشغيل المضخات ثلاثية الطور مع حماية كهربائية مهيأة بشكل صحيح ضد الحمل الزائد وظروف التيار غير الطبيعية.

فحص أداة التوصيل التلقائي

يجب أن تظل قضبان التوجيه وقواعد التفريغ وأسطح الختم محاذاة بشكل صحيح وخالية من التآكل المفرط أو الحطام.

الأسئلة الشائعة حول Stream SWQG

ما هي مضخة Stream SWQG؟

SWQG هي عائلة مضخات طاحنة لمياه الصرف الصحي الغاطسة من الحديد الزهر بكامل نطاقها، مصممة لقطع وطحن المواد الصلبة الليفية في مياه الصرف الصحي مع توفير نقل لمياه الصرف الصحي دون انسداد.

ما هو نطاق الطاقة؟

تغطي عائلة SWQG طاقة المحرك من حوالي 0.75 كيلوواط إلى 9.2 كيلوواط.

ما هو نطاق التدفق الأقصى؟

عبر السلسلة، تغطي الموديلات المتاحة حوالي 20-140 متر مكعب في الساعة اعتمادًا على المضخة المختارة ونقطة التشغيل.

ما هو نطاق الضغط المتاح؟

توفر عائلة المنتجات تغطية للضغط تصل إلى حوالي 48 مترًا اعتمادًا على الموديل وظروف التدفق.

ما هي أحجام التفريغ المتاحة؟

تغطي سلسلة SWQG أحجام التفريغ من حوالي DN50 إلى DN100.

هل يمكن استخدام SWQG في المنزل؟

نعم. يمكن استخدام الموديلات الأصغر لحفر الصرف الصحي السكنية المناسبة، وخزانات الصرف الصحي، وأنظمة مياه الصرف الصحي المنزلية.

هل يمكن استخدام SWQG في المزارع؟

نعم. تعتبر مياه الصرف الزراعي، ومياه الصرف الصحي لتربية الأحياء المائية، وتنظيف أحواض الأسماك من بين التطبيقات المرتبطة بهذه السلسلة.

هل يمكن استخدامها لمياه الصرف الصحي البلدية؟

نعم. يمكن اختيار الموديلات الأكبر ثلاثية الطور لتطبيقات ضخ مياه الصرف الصحي والمياه العادمة البلدية المناسبة.

هل يمكن استخدامها في المصانع؟

نعم. تعتبر مياه الصرف الصحي من المصانع واحدة من فئات التطبيقات المقصودة، بشرط أن تكون كيمياء مياه الصرف ودرجة حرارتها وموادها الصلبة متوافقة مع مواد المضخة وحدود التشغيل.

كيف تمنع SWQG الانسداد؟

تجمع المضخة بين مروحة دوامة حلزونية وحلقة قطع صلبة لقص وطحن وتقصير الملوثات الليفية قبل أن تتمكن من الالتفاف حول المكونات الهيدروليكية أو دخول خط أنابيب التفريغ بحجمها الكامل.

ما هي مادة حلقة القطع؟

تحدد Stream حلقة قطع من سبيكة عالية الكروم بتصميم مقسّى لتحسين مقاومة التآكل.

هل تستخدم المضخة مانع تسرب ميكانيكي؟

نعم. تستخدم SWQG ترتيب مانع تسرب ميكانيكي مزدوج مع أسطح إحكام من كربيد السيليكون.

ما هو تصنيف حماية المحرك؟

تحدد مواصفات منتج Stream الحالية محرك SWQG بحماية IP68 وتكوينات عزل من الفئة B/F.

ما هو أقصى عمق للغمر؟

أقصى عمق غمر محدد هو 5 أمتار.

ما هي درجة حرارة السائل التي يمكن للمضخة التعامل معها؟

نطاق درجة حرارة السائل التشغيلية المحدد هو 0-40 درجة مئوية.

ما هو نطاق الأس الهيدروجيني المقبول؟

نطاق الأس الهيدروجيني للسائل المحدد هو 6.5-8.5.

هل يحتاج كل تطبيق إلى طراز 9.2 كيلو واط؟

لا. يجب اختيار المضخة الصحيحة وفقًا للتدفق، وإجمالي الرأس الديناميكي، وخصائص مياه الصرف الصحي، وقطر الأنبوب، وظروف التركيب. المحرك الأكبر ليس بالضرورة خيارًا أفضل.

ما هو نظام التوصيل التلقائي؟

يسمح نظام التوصيل التلقائي بخفض المضخة على قضبان توجيه وتوصيلها تلقائيًا بقاعدة تفريغ ثابتة في قاع حفرة مياه الصرف الصحي. هذا يبسط الإزالة والصيانة في محطات الضخ الدائمة.

Stream SWQG: منصة واحدة لمضخات الطحن من الصرف الصحي المنزلي إلى مياه الصرف الصناعي

الميزة الأكثر أهمية في Stream SWQG هي الجمع بين تقنية الطحن والتغطية الواسعة غير المعتادة للمنتج.

في الطرف الأدنى من النطاق، توفر الطرز أحادية الطور المدمجة حلاً عمليًا للصرف الصحي للمنازل وأنظمة الصرف الصحي والمزارع والمنشآت التجارية الصغيرة.

وبالانتقال إلى الأعلى عبر النطاق، توفر المضخات الأكبر التدفق والرأس وقوة المحرك ثلاثي الطور المطلوبة للمباني التجارية وتربية الأحياء المائية ومشاريع البناء ومحطات الصرف الصحي متوسطة الحجم.

في الطرف الأعلى، تصل قوة المحرك إلى 9.2 كيلو واط مع تكوينات كبيرة السعة مناسبة لأنظمة مياه الصرف الصحي البلدية والصناعية الصعبة.

عبر النطاق الكامل، يظل المفهوم الهيدروليكي الأساسي لـ SWQG ثابتًا: تعمل دفاعة دوامة حلزونية مع حلقة قطع مقسّاة لتقليل النفايات الليفية، ومقاومة الانسداد، والحفاظ على حركة مياه الصرف الصحي عبر المضخة ونظام التفريغ.

إن البناء من الحديد الزهر شديد التحمل، وحماية المحرك IP68، ومانعات التسرب الميكانيكية المزدوجة من كربيد السيليكون، والحماية التلقائية للمحرك، والتركيب الاختياري بالتوصيل التلقائي تزيد من توسيع السلسلة من مجرد تصريف مياه الصرف الصحي البسيط إلى تطبيقات محطات الضخ الدائمة.

لأصحاب المنازل، والمستخدمين الزراعيين، والمقاولين، والموزعين، ومشاريع البلديات، ومشغلي مياه الصرف الصناعي، توفر Stream SWQG عائلة واحدة قابلة للتطوير من مضخات الطحن قادرة على تغطية مجموعة واسعة بشكل ملحوظ من متطلبات ضخ مياه الصرف الصحي.
