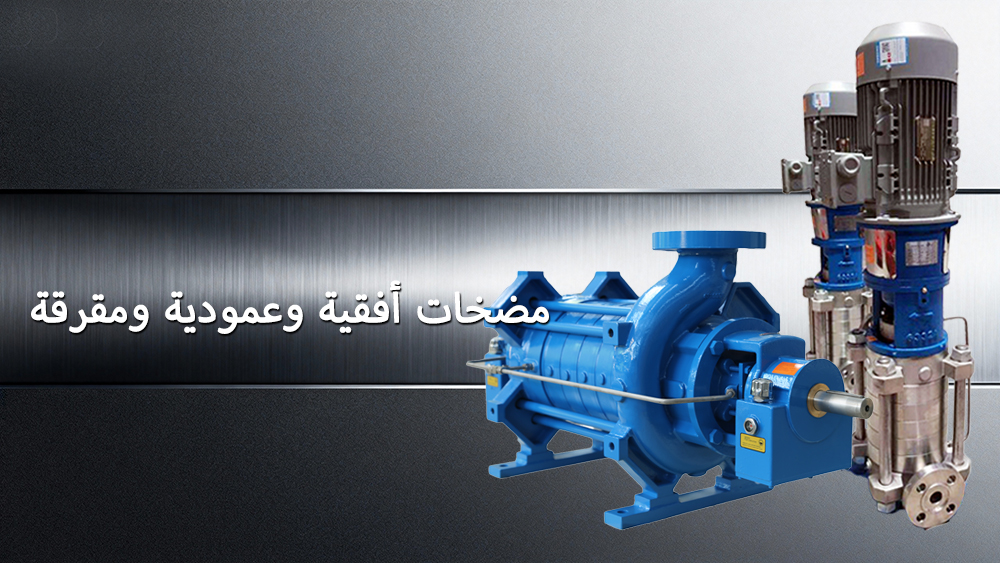

المضخات الأفقية والرأسية والمقترنة: مقارنة شاملة

تعتبر مضخات الشفط الطرفي حجر الزاوية في أنظمة نقل السوائل عبر عدد لا يحصى من الصناعات. يجعل تصميمها البسيط والفعال منها واحدة من أكثر أنواع المضخات الطاردة المركزية استخدامًا على نطاق واسع المتاحة اليوم. لكن ليست جميع مضخات الشفط الطرفي متماثلة. إن فهم الاختلافات بين تكويناتها الرئيسية — الأفقية والرأسية والمقرونة مباشرة — هو مفتاح اختيار المضخة المناسبة لاحتياجاتك المحددة.

تُعرَّف مضخة الشفط الطرفي من خلال مسار تدفقها. يدخل السائل إلى المضخة عبر فتحة شفط في أحد طرفي غلاف المضخة ويتم تفريغه من الأعلى، بشكل عمودي على خط الشفط. يساهم هذا التصميم المباشر في شعبيتها، حيث يقدم أداءً موثوقًا وسهولة في الاستخدام. دعنا نستكشف التصميمات الثلاثة الشائعة لنرى كيف تقارن.

نظرة عامة على تصاميم مضخات الشفط الطرفي

بينما تشترك جميع مضخات الشفط الطرفي في مبدأ تشغيل مماثل، إلا أن تخطيطها المادي يمكن أن يختلف بشكل كبير.

• مضخة الشفط الطرفي الأفقية:في هذا التكوين، يتم تركيب المضخة والمحرك جنبًا إلى جنب على لوحة قاعدة مشتركة. هذا إعداد تقليدي وشائع جدًا.

• مضخة الشفط الطرفي الرأسية:يوجه هذا التصميم المضخة عموديًا، مع وضع المحرك مباشرة فوق المضخة. هذا الترتيب مثالي لتوفير مساحة الأرضية.

• المضخة المقرونة مباشرة:هنا، يتم توصيل دفاعة المضخة مباشرة بعمود المحرك، مما يشكل وحدة واحدة مدمجة بدون وصلة منفصلة أو لوحة قاعدة.

مضخات الشفط الطرفي الأفقية

غالبًا ما يكون التكوين الأفقي هو ما يتبادر إلى الذهن عندما يفكر الناس في مضخة صناعية. يعود وجودها الطويل الأمد في السوق إلى مزيج من الموثوقية والقابلية للصيانة.

المزايا:

• الصيانة السهلة:يوفر التخطيط جنبًا إلى جنب وصولاً واضحًا إلى المضخة والمحرك والوصلة، مما يجعل التثبيت والتفتيش والإصلاحات مباشرة.

• الاستقرار:تسمح قاعدة عريضة ومستقرة بالتركيب الآمن، وهو مثالي للتعامل مع سعات التدفق الكبيرة والتطبيقات عالية الطاقة.

• تعدد الاستخدامات:هذا التصميم الشائع متوفر في مجموعة واسعة من المواد والتكوينات لتناسب السوائل وظروف التشغيل المختلفة.

العيوب:

• بصمة كبيرة:يتطلب الترتيب الأفقي مساحة أرضية كبيرة مقارنة بالتصاميم الأخرى.

• احتياجات المحاذاة:تتطلب المضخة والمحرك المنفصلان محاذاة دقيقة لأعمدة دورانها أثناء التثبيت لمنع التآكل المبكر للمحامل والأختام.

أفضل التطبيقات:

• أنظمة إمداد وتدوير المياه الصناعية

• شبكات التدفئة والتهوية وتكييف الهواء ومكافحة الحرائق

• محطات نقل المياه البلدية والتجارية

• مشاريع الري واسعة النطاق

مضخات الشفط الطرفية العمودية

عندما تكون المساحة الأرضية محدودة، تقدم مضخة الشفط الطرفية العمودية حلاً ذكياً. من خلال تركيب المحرك فوق المضخة، تقدم أداءً قوياً ضمن بصمة أصغر بكثير.

المزايا:

• تصميم توفير المساحة:فائدتها الأساسية هي تقليل المساحة الأرضية المطلوبة بشكل كبير، مما يجعلها مثالية لغرف الميكانيكية الضيقة أو المنشآت المزدحمة.

• التثبيت البسيط:غالباً ما يبسط هذا التصميم تخطيطات الأنابيب ويمكن أن يكون أسهل في التثبيت في المناطق ذات المساحة الأفقية المحدودة.

• حماية المحرك:يقلل تركيب المحرك فوق المضخة من خطر التلف الناتج عن الفيضانات المحتملة في الأقبية أو المناطق المنخفضة.

العيوب:

• الصيانة الصعبة:الوصول إلى المضخة للصيانة أو التفكيك قد يكون أكثر صعوبة بسبب التصميم العمودي. قد يتطلب الأمر معدات رفع لإزالة المحرك.

• زيادة حمل المحامل:يجب أن تدعم محامل المحرك وزن المروحة والعمود، مما قد يؤدي إلى زيادة الإجهاد.

أفضل التطبيقات:

• إمدادات المياه في المباني الشاهقة والمنشآت التجارية

• دوران أبراج التبريد وأنظمة مياه المكثفات

• أنظمة التعزيز حيث تكون المساحة محدودة

• المصانع الصناعية ذات ترتيبات الأنابيب العمودية

مضخات الشفط الطرفي المقترنة مباشرةً

تمثل المضخات المقترنة مباشرةً التصميم الأكثر إحكاما وبساطة. من خلال تركيب المروحة مباشرة على عمود المحرك، تلغي هذه المضخات الحاجة إلى لوحة قاعدة ووصلة، مما يجعلها متكاملة للغاية وفعالة من حيث التكلفة.

المزايا:

• مضغوطة وبسيطة:التصميم المتكامل مضغوط للغاية، ويتطلب مساحة ضئيلة ويبسط عملية التثبيت.

• لا حاجة للمحاذاة:نظرًا لأن المروحة متصلة مباشرة بعمود المحرك، فلا حاجة لمحاذاة العمود، مما يقلل وقت التثبيت وتعقيده.

• فعالة من حيث التكلفة:مع عدد أقل من المكونات، تكون هذه المضخات بشكل عام أقل تكلفة في الشراء وأسهل للاستبدال كوحدة كاملة.

العيوب:

• نطاق طاقة محدود:هذا التصميم محدود عادةً بأحجام محركات أصغر ولا يمكنه التعامل مع تطبيقات الضغط العالي والتدفق الكبير للمضخات الأكبر.

• زيادة الضغط على المحرك:تحمل محامل المحرك جميع الأحمال المحورية والقطرية من المضخة، مما قد يقصر عمر المحرك، خاصة في الظروف الصعبة.

• قيود درجة الحرارة والضغط:هي أقل ملاءمة لضخ السوائل عالية الحرارة أو الضغط العالي، حيث يمكن أن تنتقل الحرارة مباشرة إلى محامل المحرك.

أفضل التطبيقات:

• تعزيز المياه المنزلية والري السكني

• الاستخدام التجاري الخفيف، مثل أنظمة التدفئة والتهوية وتكييف الهواء الصغيرة وحلقات التداول

• أنظمة المضخات المحمولة أو التطبيقات حيث يتم دمج المضخة في المعدات الأصلية (OEM).

ملخص المقارنة الرئيسية

اختيار مضخة الشفط الطرفي المناسبة يتعلق بموازنة متطلبات تطبيقك من حيث المساحة والأداء والصيانة. يوفر هذا الجدول ملخصًا سريعًا للاختلافات الرئيسية بين التكوينات الثلاثة.

 نصائح الاختيار للتطبيقات المختلفة

عند اختيار مضخة الشفط الطرفي المناسبة لمشروعك، ضع في الاعتبار هذه العوامل الرئيسية:

• قيم المساحة المتاحة، حيث تتطلب بعض التكوينات مساحة أرضية أكبر من غيرها.

• حدد معدل التدفق والضغط المطلوبين لضمان تلبية المضخة لمتطلبات نظامك.

• قيم سهولة الصيانة وإمكانية الوصول إلى بيئة التثبيت.

• للبيئات الكيميائية أو البحرية، أعط الأولوية للمضخات المصنوعة من مواد مقاومة للتآكل.

• إذا كان تطبيقك يتضمن تشغيلًا مستمرًا على مدار الساعة طوال أيام الأسبوع، فإن المضخات الأفقية توفر عمومًا متانة أكبر.

الخلاصة: مطابقة نوع المضخة مع البيئة المناسبة

كل تكوين مضخة يوفر مزايا مميزة مصممة خصيصًا لتلبية احتياجات محددة. تعتمد المضخة المثالية لتطبيقك على عوامل مثل المساحة المتاحة، وسعة التدفق المطلوبة، وظروف التشغيل. لتحقيق الأداء الأمثل للنظام وطول عمره التشغيلي، من الأفضل التشاور مع متخصصي المضخات عند تصميم نظامك أو ترقيته. من خلال مواءمة اختيار المضخة مع متطلباتك الفريدة، ستضمن الكفاءة والموثوقية في أي بيئة.
