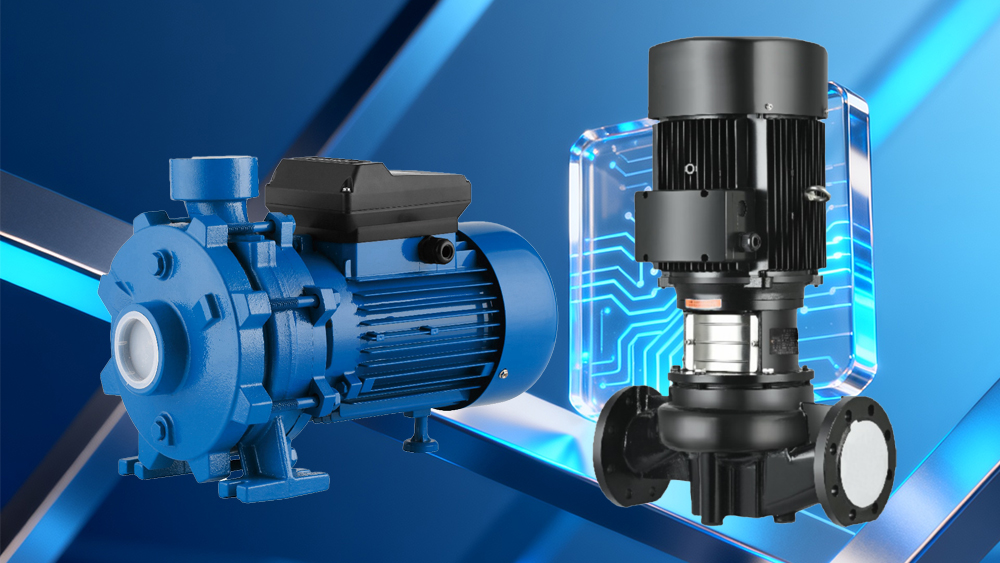

تركيب المضخة الأفقية مقابل الرأسية: أيهما أفضل؟

اختيار المضخة المناسبة هو نصف المعركة فقط؛ فطريقة تركيبها لا تقل أهمية. إن اتجاه تركيب المضخة — سواء كان أفقيًا أو رأسيًا — له تأثير كبير على أدائها، واحتياجات الصيانة، وعمرها الافتراضي الإجمالي. يمكن تركيب العديد من أنواع المضخات الشائعة، بما في ذلك الطرد المركزي والمتعددة المراحل والغاطسة، في كلا الاتجاهين، مما يدفع الكثيرين للتساؤل عن التكوين الأفضل.

القرار بين التركيب الأفقي والرأسي للمضخة ليس قرارًا بسيطًا. فكل اتجاه يأتي مع مجموعة خاصة من المزايا والعيوب المتعلقة بالكفاءة، ومتطلبات المساحة، والتكلفة، والملاءمة للتطبيقات المحددة. سيقدم هذا الدليل مقارنة مفصلة لاتجاهات المضخات لمساعدتك على اتخاذ خيار مستنير لنظامك.

فهم اتجاهي التركيب الأساسيين

قبل الخوض في الإيجابيات والسلبيات، من المهم فهم الاختلافات الأساسية بين الإعدادين.

التركيب الأفقي للمضخة

في التركيب الأفقي للمضخة، يتم وضع المضخة والمحرك على نفس المستوى الأفقي. يدور العمود بالتوازي مع الأرض، ويتم تركيب التجميع بالكامل عادةً على لوحة قاعدة أو أساس مشترك. هذا هو أحد أكثر التكوينات شيوعًا، خاصة لمضخات الطرد المركزي ذات الامتصاص الطرفي والغلاف المنشطر المستخدمة في البيئات الصناعية والتجارية.

التركيب الرأسي للمضخة

يتميز التركيب الرأسي للمضخة بترتيب عمودي للعمود، مع تركيب المحرك عادةً مباشرة فوق نهاية المضخة. يمكن تكوين هذا التصميم بعدة طرق، مثل المضخة الرأسية في الخط حيث يكون مدخل الشفط والتفريغ على نفس الخط، أو المضخة الغاطسة المصممة لتكون مغمورة بالكامل في السائل الذي تضخه. تُستخدم هذه المضخات بشكل متكرر في حُفَر التجميع (البيارات) والآبار والتطبيقات حيث تكون مساحة الأرضية محدودة.

مزايا التركيب الأفقي

يرجع الاستخدام الواسع النطاق للمضخات الأفقية إلى عدة فوائد رئيسية تجعلها خيارًا عمليًا للعديد من التطبيقات.

سهولة الصيانة

إحدى أكبر مزايا الإعداد الأفقي هي إمكانية الوصول. فالمضخة والمحرك والمحامل والحشيات جميعها يسهل الوصول إليها، مما يبسط عمليات التفتيش الدورية والإصلاحات وصيانة المضخة بشكل عام. يمكن أن يقلل هذا الوصول المباشر بشكل كبير من وقت التوقف عن العمل وتكاليف العمالة.

مثالية لمعدلات التدفق العالية

المضخات الأفقية، وخاصة designs ذات الامتصاص الطرفي، ممتازة لنقل كميات كبيرة من السوائل عند ضغوط منخفضة إلى متوسطة. تصميمها مناسب جيدًا لتطبيقات مثل إمدادات المياه، وأنظمة التدفئة والتهوية وتكييف الهواء، ونقل السوائل الصناعية العامة حيث يكون التدفق العالي أكثر أهمية من الضغط العالي.

الاستقرار والبساطة

مع انخفاض مركز الثقل، تكون المضخات الأفقية أكثر استقرارًا بطبيعتها. فهي تتطلب دعماً هيكلياً أقل تعقيداً مقارنة بنظيراتها الرأسية. يوفر التركيب على لوحة القاعدة أساسًا متينًا ومستقرًا يساعد في تقليل الاهتزاز ويسهل عملية المحاذاة الأولية.

عيوب التركيب الأفقي

على الرغم من شعبيتها، فإن للمضخات الأفقية قيودًا تجعلها غير مناسبة لسيناريوهات معينة.

البصمة الأكبر (مساحة أرضية أكبر)

أهم عيب هو مقدار مساحة الأرضية التي تتطلبها. إن الترتيب جنبًا إلى جنب للمحرك والمضخة يمكن أن يشغل مساحة كبيرة، مما يجعلها غير عملية للمساحات الضيقة.

محدودية الارتفاع الشفطى

يجب تغذية المضخات الأفقية قبل التشغيل، مما يعني أنه يجب ملء غلاف المضخة وخط الشفط بالسائل. إذا كان مصدر السائل أسفل المضخة، فإن لديها قدرة محدودة على الارتفاع الشفطي. لهذا السبب، تعمل بشكل أفضل مع شفط مغمور، حيث يكون مستوى السائل أعلى من مدخل المضخة.

إمكانية اختلال المحاذاة

على الرغم من أن المحاذاة الأولية بسيطة نسبيًا، إلا أن اللوحة القاعدية والأساس يمكن أن يستقرا أو يتحركا بمرور الوقت. يمكن أن يؤدي هذا إلى انحراف في المحاذاة بين المحرك والمضخة، مما يسبب زيادة الاهتزاز، وتآكل المبكر للمحامل، وفشل الإغلاق إذا لم يتم تصحيحه.

مزايا التركيب العمودي

تقدم المضخات العمودية حلولاً فريدة للتحديات التي لا يمكن للمضخات الأفقية التغلب عليها، خاصة فيما يتعلق بالمساحة وظروف الشفط.

تصميم موفر للمساحة

أكثر فوائد تركيب المضخة العمودية وضوحًا هي بصمتها المضغوطة. من خلال تكديس المحرك فوق المضخة، يحرر هذا التصميم مساحة أرضية قيمة. هذا يجعله الخيار الأمثل لغرف الماكينات الضيقة، وحُفَر التجميع تحت الأرض، والمنصات البحرية.

ممتاز للتطبيقات العميقة

تتفوق المضخات العمودية في التطبيقات التي تتطلب رفعًا عميقًا، مثل استخراج المياه من الآبار العميقة، والضخ من حفر الآبار، وتصريف حُفَر التجميع. تم تصميم المضخات الغاطسة ومضخات التوربينات العمودية خصيصًا لدفع السائل لأعلى من أعماق كبيرة بكفاءة.

تفوق في التغذية

العديد من تصاميم المضخات العمودية، خاصة المضخات الغاطسة ومضخات حُفَر التجميع، هي ذاتية التغذية لأن المروحة تكون مغمورة بالفعل في السائل. هذا يلغي الحاجة إلى التغذية اليدوية ويمنع المشاكل المتعلقة بفتحات الهواء أو فقدان التغذية.

مساوئ التركيب العمودي

الطبيعة المتخصصة للمضخات العمودية تجلب أيضًا بعض التحديات التي يجب مراعاتها.

صعوبة الصيانة

يمكن أن يكون الوصول إلى مضخة عمودية للصيانة أمرًا صعبًا. بالنسبة للمضخات الغاطسة أو مضخات التوربينات العميقة، قد يلزم رفع الوحدة بأكملها من البئر أو حفرة التجميع للخدمة، الأمر الذي يتطلب معدات رفع ثقيلة وعمالة كبيرة. حتى على المضخات العمودية المثبتة على السطح، يمكن أن يكون الوصول إلى المحامل والأختام السفلية أكثر تعقيدًا منه في الوحدة الأفقية.

تكاليف تركيب أعلى

يمكن أن يكون التركيب أكثر تكلفة وتعقيدًا. قد تتطلب المضخات العمودية هياكل تركيب خاصة، ودعامات معززة، وأدوات محاذاة دقيقة لإدارة الأعمدة الطويلة. كما تضيف الحاجة إلى الرافعات أو أجهزة الرفع الأخرى للتركيب والإزالة إلى التكلفة.

تحديات الاهتزاز

يمكن أن تكون الأعمدة الطويلة، مثل تلك الموجودة في مضخات التوربينات العمودية، أكثر عرضة للاهتزازات والاهتزازات التوافقية. تعد المحاذاة الصحيحة ودعم العمود أمرًا بالغ الأهمية لمنع المشاكل التشغيلية وضمان الموثوقية على المدى الطويل.

<pre dir="rtl"> اختيار الاتجاه الصحيح لتطبيقك

يعتمد الخيار الأفضل في النهاية على احتياجاتك التشغيلية المحددة. إليك مقارنة سريعة لاتجاهات المضخات في السيناريوهات الشائعة:

• لتغذية المياه العامة: غالبًا ما يُفضل استخدام مضخات الشفط الطرفي الأفقية أو المضخات متعددة المراحل بسبب بساطتها وسهولة صيانتها.

• للآبار العميقة أو الآبار الارتوازية: المضخات التوربينية الرأسية أو المضخات الغاطسة هي المعيار الصناعي.

• لمساحات محدودة (الأقبية/الحفر): المضخات الرأسية لحوض التجميع أو المضخات المضمنة في الخط توفر مساحة أرضية حرجة.

• لأنظمة العمليات الصناعية: المضخات الأفقية شائعة بسبب تصميمها القوي وصيانتها المباشرة، ولكن يتم استخدام التصميمات الرأسية عندما تكون المساحة محدودة.

نصائح رئيسية لصيانة المضخات

بغض النظر عن التوجه الذي تختاره، فإن اتباع ممارسات التثبيت والصيانة الصحيحة هو مفتاح عمر خدمة طويل.

• تأكد من وجود أساس متين ومستوٍ لمنع الاهتزاز وعدم المحاذاة.

• استخدم أدوات دقيقة مثل أنظمة المحاذاة بالليزر لمحاذاة أعمدة المحرك والمضخة.

• تحقق من جميع توصيلات اقتران المحرك بالمضخة وقم بتأمينها وفقًا لمواصفات عزم الدوران من الشركة المصنعة.

• صمم التثبيت بمساحة كافية لتوفير وصول سهل للتفتيش والخدمة.

• استشر دائمًا دليل التثبيت من الشركة المصنعة للحصول على متطلبات محددة.

الخلاصة: موازنة احتياجاتك

لا يوجد خيار 【أفضل】 عالميًا في النقاش حول التثبيت الأفقي مقابل الرأسي للمضخات. يعتمد الاختيار المثالي على تحقيق توازن دقيق بين متطلبات تطبيقك من حيث الكفاءة والمساحة والصيانة. تقدم المضخات الأفقية بساطة وقابلية للخدمة لا مثيل لهما لأنظمة التدفق العالي حيث لا تكون المساحة مصدر قلق. في المقابل، توفر المضخات الرأسية حلاً أنيقًا وفعالاً للتطبيقات العميقة والبيئات المحدودة المساحة.

قبل اتخاذ القرار النهائي، قم بتقييم متطلبات نظامك والقيود المادية. للحصول على إرشادات خبيرة مصممة خصيصًا لاحتياجاتك الخاصة، استشر مورد المضخات الخاص بك أو مهندسًا مؤهلاً لضمان اختيار وتثبيت تكوين المضخة المثالي.
