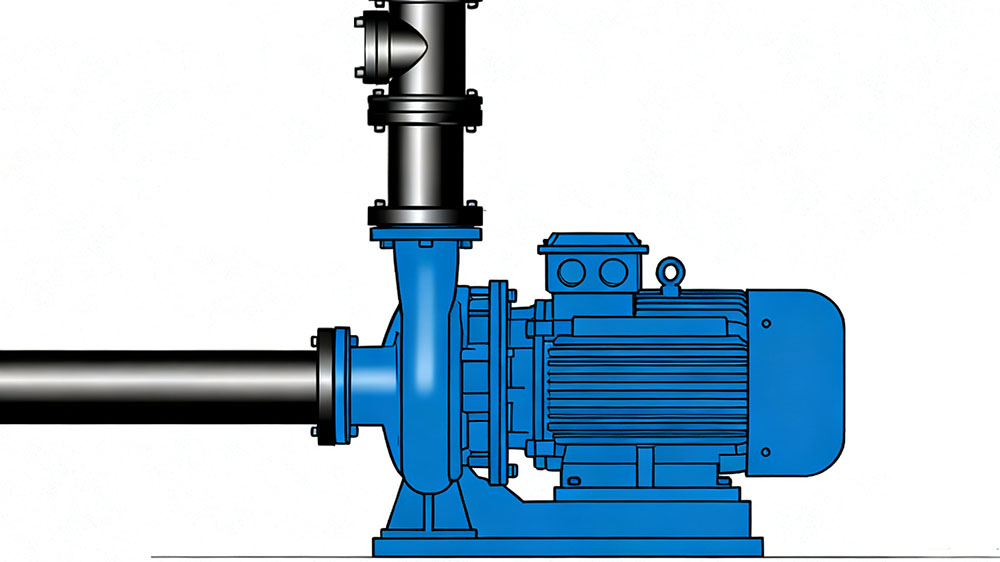

التصميم الصحيح للأنابيب لمضخات الطرد المركزي

تُعتبر المضخة الطاردة المركزية محرك نظام نقل السوائل، لكن أداءها لا يتعدى جودة الأنابيب المتصلة بها. إن تخطيط خطوط السحب والتفريغ ليس تفصيلاً ثانوياً—فهو يحدد بشكل مباشر كفاءة المضخة وموثوقيتها وعمرها الافتراضي. يمكن لنظام الأنابيب سيء التصميم أن يؤدي إلى مشاكل مزمنة مثل ظاهرة التجويف والاهتزاز المفرط وتعطل الحشية الميكانيكية المبكر، مما يؤدي إلى توقف مكلف عن العمل وإصلاحات.

يعد فهم وتنفيذ ممارسات تركيب الأنابيب الصحيحة أحد أكثر الطرق فعالية لضمان نظام مضخات صحي وطويل الأمد. سيرشدك هذا الدليل خلال أفضل الممارسات الأساسية لتصميم أنابيب السحب والتفريغ، ويُسلط الضوء على الأخطاء الشائعة، ويوفر نصائح عملية لتحسين أداء مضختك الطاردة المركزية من اليوم الأول.

دور أنابيب السحب والتفريغ

على المستوى الأساسي، تبدو وظيفة أنابيب المضخة بسيطة. ومع ذلك، فإن تفاصيل كيفية تصميمها هي ما تفصل بين النظام الموثوق والنظام المليء بالمشاكل.

وظيفة خط السحب: المهمة الأساسية لخط السحب هي توصيل تيار سلس ومستقر من السائل إلى مدخل المضخة. يجب أن يقوم بذلك بأقل قدر من الاضطراب وفقدان الضغط لضمان حصول المضخة على كمية كافية من السائل لتشغيلها بشكل صحيح. يعد خط السحب المصمم جيداً هو خط الدفاع الأول لمنع ظاهرة التجويف.

وظيفة خط التفريغ: دور خط التفريغ هو توجيه السائل المضغوط من مخرج المضخة إلى وجهته النهائية. يجب أن يدير التدفق والضغط بفعالية مع تقليل فقدان الطاقة إلى الحد الأدنى. يضمن تخطيط أنابيب التفريغ السليم تشغيل المضخة عند نقطة كفاءتها القصوى وعدم تعرضها لضغط ارتدادي مفرط أو صدمة هيدروليكية.

المبدأ التوجيهي لكليهما هو إنشاء نظام أنابيب مدعوم بشكل مستقل ويعزز تدفقاً صفائحياً مستقراً، مما يمنع إجهاداً غير ضروري على المضخة نفسها.

تصميم أنابيب السحب: مفتاح صحة المضخة

يعد جانب السحب الجزء الأكثر أهمية في أي نظام أنابيب للمضخات. ينشأ أكثر من 80٪ من مشاكل المضخات الطاردة المركزية هنا. إن تصميم أنابيب السحب بشكل صحيح أمر ضروري لتعظيم كفاءة المضخة الطاردة المركزية وعمرها الافتراضي.

1. قطر الأنبوب وطوله

استخدم دائماً أنبوب سحب بقطر مساوٍ لمدخل سحب المضخة أو، يفضل أن يكون، بقياس واحد أكبر. يقلل خط السحب كبير الحجم من سرعة السائل ويقلل من خسائر الاحتكاك، مما يساعد على تحسين صافي الارتفاع الإيجابي للسحب المتاح (NPSHa).

اجعل أنابيب السحب قصيرة ومستقيمة قدر الإمكان. فكل انحناء وصمام وقدم من الأنابيب يزيد من فقدان الاحتكاك، مما يقلل الضغط عند مدخل المضخة ويزيد من خطر حدوث التجويف.

2. أهمية المسار المستقيم

لضمان تدفق سلس وغير مضطرب يدخل المروحة الدافعة للمضخة، قم بتوفير مسار مستقيم للأنبوب مباشرة قبل فتحة السحب. القاعدة الأساسية الشائعة هي وجود طول مستقيم يبلغ على الأقل 5 إلى 10 أضعاف قطر الأنبوب. يسمح هذا القسم المستقيم لأي اضطراب ناتج عن المكونات المنبع مثل المرفق أو الصمامات أن يهدأ، مما يمنع تحميل غير متكافئ على المروحة الدافعة.

3. تجنب جيوب الهواء

يعد الهواء عدوًا للمضخة الطاردة المركزية. يمكن أن يؤدي الهواء المحبوس إلى فقدان الشفط، وانخفاض الأداء، وظاهرة التجويف. لمنع جيوب الهواء في خطوط السحب الأفقية، استخدم دائماً مخفضات غير مركزية مع الجانب المسطح في الأعلى. يزيل هذا التصميم النقطة العليا حيث يمكن للهواء أن يتراكم، وهو ما قد يحدث بخلاف ذلك مع المخفض المركزية.

يجب أيضاً تجنب تركيب المرافق مباشرة على شفة السحب. يخلق المرفق تدفقاً دوامياً يمكن أن يخل بتوازن المروحة الدافعة. إذا كان المرفق ضرورياً، فيجب أن يكون من نوع نصف القطر الطويل ويتم تركيبه مع مسار مستقيم للأنبوب بينه وبين المضخة.

4. السحب الرفعي مقابل السحب الغاطس

السحب الغاطس—حيث يكون مصدر السائل فوق الخط المركزي للمضخة—هو دائماً الترتيب المفضل. يضمن هذا الإعداد أن تكون المضخة مشحونة باستمرار ويوفر ارتفاع ضغط إيجابي عند المدخل، مما يزيد من صافي الارتفاع الإيجابي للسحب المتاح (NPSHa) إلى أقصى حد.

في تطبيقات السحب الرفعي، حيث يجب على المضخة سحب السائل من مصدر تحتها، هناك حاجة إلى عناية إضافية. غالباً ما تتطلب هذه الأنظمة صمام قدم في نهاية خط السحب للحفاظ على الشفط ويجب تصميمها بعناية لضمان قدرة المضخة على رفع السائل دون حدوث تجويف.

تخطيط أنبوب التفريغ: إدارة التدفق والضغط

بينما لا يكون حساسًا مثل جانب الشفط، فإن تخطيط أنبوب التفريغ حاسم للتحكم في التدفق، وإدارة الضغط، وحماية المضخة من الاضطرابات في النظام.

1. التمدد التدريجي

إذا كان أنبوب التفريغ أكبر من فتحة خرج المضخة، فاستخدم موسع مخروطي تدريجي (موزع) بدلاً من تغيير مفاجئ في القطر. هذا التمدد التدريجي يقلل من الاضطراب ويحول السرعة مرة أخرى إلى طاقة ضغط بشكل أكثر كفاءة، مما يقلل من استهلاك الطاقة الإجمالي.

2. التنسيب الصحيح للصمامات

يجب أن يتضمن كل خط تفريغ صمامين رئيسيين: صمام عدم رجوع وصمام عزل.

• صمام عدم الرجوع: يمنع هذا الصمام التدفق العكسي عند إيقاف تشغيل المضخة، مما يحميها من الدوران العكسي ودقات الماء (المطرقة المائية).

• صمام العزل (صمام البوابة أو صمام الكرة): يسمح هذا الصمام لفرق الصيانة بعزل المضخة عن بقية النظام للخدمة.

التسلسل الصحيح هو تركيب صمام عدم الرجوع أولاً، يليه صمام العزل. يجب وضع كليهما على بعد 5 أقطار أنابيب على الأقل من مخرج المضخة لمنعهما من خلق اضطراب قد يؤثر على أداء المضخة.

3. أدوات القياس للرصد

قم بتركيب مقاييس الضغط بالقرب من كل من شفاطات الشفط والتفريغ. هذه الأدوات لا تقدر بثمن لتشخيص مشاكل أداء المضخة، ومراقبة صحة النظام، وتحديد ما إذا كانت المضخة تعمل بالقرب من نقطة أفضل كفاءة (BEP). يمكن أيضًا تركيب مقاييس التدفق في خط التفريغ للتحكم الدقيق في النظام والتشخيص.

4. استيعاب الحركة

في الأنظمة ذات التغيرات في درجة الحرارة، سوف تتمدد الأنابيب وتنكمش. استخدم وصلات تمدد أو موصلات مرنة في خط التفريغ لامتصاص هذه الحركة ومنعها من خلق إجهاد في الأنبوب على غلاف المضخة. تساعد هذه الموصلات أيضًا في تخفيف انتقال الاهتزاز بين المضخة ونظام الأنابيب.

أخطاء شائعة في الأنابيب يجب عليك تجنبها

يمكن إرجاع العديد من أعطال المضخات إلى عدد قليل من أخطاء الأنابيب الشائعة والتي يمكن منعها بسهولة. تأكد من تجنب هذه المزالق:

• إجبار الأنابيب على التلاؤم: لا تستخدم أبدًا مسامير الشفاطات لسحب الأنابيب غير المحاذاة إلى مكانها. هذا يخلق إجهادًا شديدًا في الأنبوب، مما يشوه غلاف المضخة ويؤدي إلى عدم المحاذاة وفشل الإحكام.

• خطوط الشفط الأصغر من المطلوب: يزيد هذا من سرعة السائل، ويخلق خسائر احتكاك عالية، وهو سبب رئيسي للتجوي

• استخدام مخفضات متحدة المركز أفقيًا: يؤدي وضع مخفض متحدة المركز على خط شفط أفقي إلى إنشاء مصيدة مثالية للهواء في الجزء العلوي من الأنبوب.

• وضع الصمامات أو المرافق قريبة جدًايجب إبعاد أي مكون يخلق اضطرابًا بعيدًا عن مدخل المضخة.

• استخدام المضخة كمرساةالمضخة ليست دعمًا للأنابيب. يجب تدعيم جميع خطوط الأنابيب بشكل مستقل لمنع نقل وزنها إلى غلاف المضخة.

أفضل ممارسات التثبيت والدعم

التصميم الجيد يكون فعالاً فقط إذا تم تركيبه بشكل صحيح. اتبع أفضل الممارسات أثناء التثبيت:

1. دعم جميع خطوط الأنابيب بشكل مستقلاستخدم حوامل ودعامات أنابيب متباعدة بشكل مناسب لضمان تحمل نظام الأنابيب لوزنه الخاص.

2. محاذاة المضخة أولاًأكمل محاذاة المضخة والمحرك قبل توصيل أي أنابيب.

3. إعادة فحص المحاذاة بعد التوصيلبعد تثبيت الأنابيب، قم بإعادة التحقق من محاذاة العمود. إذا كانت قد تغيرت، فهذا يعني وجود إجهاد في الأنابيب يجب تصحيحه.

4. السماح بالتمدد الحراريفي الأنظمة الساخنة، صمم خطوط الأنابيب بحلقات تمدد أو وصلات لإدارة التمدد الحراري بأمان.

5. شطف جميع الخطوطقبل توصيل الأقسام النهائية للأنابيب بالمضخة، قم بشطف النظام بالكامل thoroughly لإزالة أي أوساخ أو خبث لحام أو حطام متبقي من البناء.

الخلاصة: الأنابيب الجيدة جزء من نظام المضخة

تخطيط الأنابيب المصمم جيدًا ليس ملحقًا اختياريًا؛ بل هو جزء أساسي من نظام المضخة الطاردة المركزية. إن تصميم أنابيب الشفط الصحيح وتخطيط أنابيب التفريغ هما الإجراءان الأكثر فعالية التي يمكنك اتخاذهما لضمان كفاءة عالية للمضخة الطاردة المركزية، وتشغيل موثوق، وعمر خدمة طويل. من خلال تقليل الاضطراب، ومنع ظاهرة التجويف، والقضاء على إجهاد الأنابيب، فإنك تقلل تكاليف الصيانة، وتحسن عمر الحشو الميكانيكي والمحامل، وتخلق نظامًا أكثر متانة واعتمادية.

قبل بدء تثبيتك القادم، تذكر هذا: الوقت المستثمر في تخطيط وتنفيذ خطوط الأنابيب بشكل صحيح سيدفع ثمن نفسه عدة مرات من خلال تقليل وقت التوقف وخفض تكاليف التشغيل.
