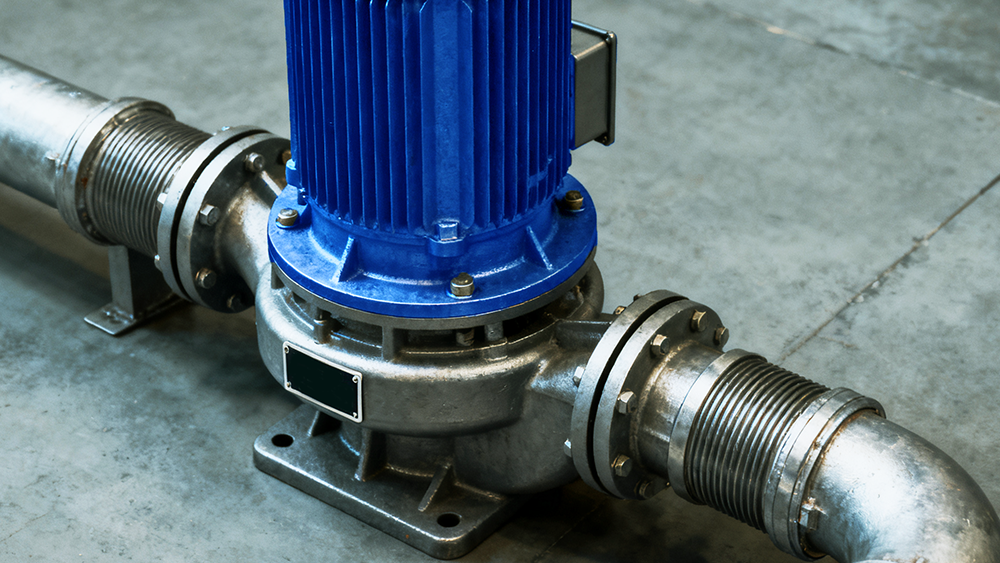

كيف يؤثر إجهاد الأنابيب على محاذاة المضخة وعمر الختم

في عالم المضخات الطاردة المركزية، يعد المحاذاة الدقيقة من الأولويات القصوى. تقضي الفرق ساعات باستخدام الليزر ومؤشرات القرص لضمان محاذاة محاور المحرك والمضخة بشكل مثالي. ومع ذلك، فإن تهديدًا خفيًا غالبًا ما يهدم كل هذا العمل الشاق: إجهاد الأنابيب**. هذه القوة الخارجية، التي تنتقل من نظام الأنابيب مباشرة إلى المضخة، هي سبب رئيسي لفشل المعدات المبكر.

حتى كمية صغيرة من إجهاد الأنابيب يمكن أن تشوه غلاف المضخة، وتسبب في عدم محاذاة المحاور، وتدمر الحلقات الميكانيكية. والنتيجة هي توقف مكلف، وزيادة في الصيانة، وعمر تشغيلي أقصر بكثير للمضخة. ستشرح هذه المقالة الأسباب الشائعة لآثار إجهاد الأنابيب، وكيفية تحديدها، وأفضل الممارسات لمنع إجهاد الأنابيب في نظامك.

ما هو إجهاد الأنابيب بالضبط؟

إجهاد الأنابيب هو الإجهاد الميكانيكي الذي يُمارس على فتحات أو غلاف المضخة عندما لا تكون الأنابيب المتصلة محاذية أو مدعومة بشكل صحيح. بدلاً من أن يدعم نظام الأنابيب وزنه الخاص ويتكيف مع الحركة، فإنه يسحب أو يدفع أو يلوي المضخة، مجبرًا إياها على الخروج من وضعها الطبيعي.

غالبًا ما ينشأ هذا الإجهاد من مصادر شائعة قليلة:

• التوسع الحراري: تتمدد الأنابيب وتنكمش مع تغيرات درجة الحرارة. دون التكيف المناسب، تنتقل هذه الحركة مباشرة إلى حواف المضخة.

• التثبيت السيء: أثناء البناء، قد يتم إجبار الأنابيب لتناسب فتحات المضخة، مما يخلق إجهادًا متبقيًا من اليوم الأول.

• الدعم غير الكافي: الأنابيب الطويلة دون وجود علاقات أو مراسي أو أدلة توجيه كافية سوف تتمايل، منقلة وزنها إلى المضخة.

• الربط غير الصحيح: استخدام براغي الحواف لسحب الأنابيب غير المحاذية معًا هو طريقة مضمونة لإدخال إجهاد كبير.

تخيل أنك تحاول توصيل حافتا أنبوب مفصولة ببوصة واحدة. إذا استخدم الفني البراغي لجمعهما معًا، فإن الأنابيب والمضخة ستكون تحت إجهاد مستمر، مما يسحبها خارج المحاذاة.

كيف يؤثر إجهاد الأنابيب على محاذاة المضخة

المضخة المحاذاة تمامًا يمكن أن تصبح غير محاذية بشدة في اللحظة التي يتم فيها توصيل الأنابيب المجهدة. آثار إجهاد الأنابيب فورية ومدمرة، مما يخلق شلالًا من مشاكل محاذاة المضخة.

عدم محاذاة العمود المباشر

عندما يسحب الأنبوب فتحة المضخة، فإنه يشوه الغلاف فعليًا. حالة **[القدم اللينة]** هذه تشوه إطار المضخة، مسببة تحول خط مركز العمود. والنتيجة هي كل من عدم المحاذاة الزاوي والتوازي بين محوري المضخة والمحرك، حتى لو كانا محاذيين تمامًا قبل لحظات. يؤدي هذا عدم المحاذاة إلى تحميل زائد على الوصلة ويضع إجهادًا هائلاً على المحامل.

تشويه لوحة القاعدة

في الحالات الشديدة، يمكن أن يكون إجهاد الأنابيب قويًا بما يكفي للي أو ثني لوحة قاعدة المضخة بأكملها. بمجرد اختراق الأساس، يصبح الحفاظ على المحاذاة مستحيلاً. لا يمكن لأي قدر من الوسادات أو ضبط المحرك أن يصحح مشكلة rooted في قاعدة مشوهة.

تأثير النمو الحراري

إجهاد الأنابيب ليس دائمًا مشكلة ثابتة. في الأنظمة التي تتعامل مع السوائل الساخنة، يؤدي التمدد الحراري إلى نمو الأنابيب في الطول. هذا النمو يدفع ويشد المضخة بقوة هائلة، مما يحول موقعها باستمرار. المحاذاة التي كانت مثالية عندما كان النظام باردًا يمكن أن تنحرف تمامًا بمجرد وصوله إلى درجة حرارة التشغيل.

التأثير المدمر على عمر الحلقة الميكانيكية

الحلقة الميكانيكية هي أحد أكثر المكونات دقة وحساسية في المضخة. وهي أيضًا واحدة من أولى ضحايا إجهاد الأنابيب. يمكن إرجاع معظم حالات فشل الحلقات الميكانيكية المبكرة إلى سوء المحاذاة وإجهاد خطوط الأنابيب.

اختلال محاذاة وجه الحلقة

تعتمد الحلقة الميكانيكية على وجهين مسطحين تمامًا ومصقولين يعملان مقابل بعضهما البعض مع وجود غشاء سائل مجهري بينهما. يتسبب إجهاد الأنابيب في انحراف العمود، مما يميل أوجه الحلقة. وهذا يخلق ضغطًا غير متساوٍ، مما يتسبب في تآكل أحد الجانبين بسرعة بينما يسمح للجانب الآخر بتسريب المنتج.

زيادة الاهتزاز

سوء المحاذاة الناتج عن إجهاد الأنابيب هو مصدر رئيسي للاهتزاز. ينتقل هذا الاهتزاز عبر العمود إلى الحلقة، حيث يمكن أن يتسبب في اهتراء حلقات O وفقدان قدرتها على العزل. يمكن أن يؤدي أيضًا إلى إجهاد وتشقق أوجه الحلقة الحساسة، مما يؤدي إلى فشل كارثي.

سلسلة التفاعلات هذه شائعة جدًا:

1. يتسبب إجهاد الأنابيب في اختلال محاذاة العمود.

2. يولد اختلال المحاذاة اهتزازًا وحرارة مفرطين.

3. يتسبب الاهتزاز والحرارة في تآكل أوجه الحلقة بشكل غير متساوٍ وتسريبها.

4. يزداد التسرب سوءًا، مما قد يتلف العمود والمحامل.

أعراض إجهاد الأنابيب في نظامك

ليس من السهل دائمًا ملاحظة إجهاد الأنابيب، لكنه يترك أدلة. يمكن أن يساعدك تعلم اكتشاف هذه الأعراض في تشخيص المشكلات قبل أن تؤدي إلى أعطال كبرى.

• صعوبة تركيب البراغي: يصعب إدخال أو إزالة براغي توصيلة المحور باليد.

• فجوات الشفاه المرئية: توجد فجوة ملحوظة أو اختلال في الزاوية بين شفاه الأنبوب والمضخة قبل تثبيتها معًا بالبراغي.

• مستويات اهتزاز عالية: تظهر المضخة اهتزازًا مفرطًا، خاصة بعد بدء التشغيل مباشرة.

• تكرار فشل الحلقات والمحامل: تعاني نفس المضخة بشكل متكرر من فشل مبكر في المحامل أو الحلقة الميكانيكية.

• قراءات محاذاة متغيرة: تتغير قياسات المحاذاة بشكل كبير بعد توصيل خطوط الأنابيب.

أفضل الممارسات لمنع إجهاد الأنابيب

منع إجهاد الأنابيب هو أكثر فعالية بكثير من محاولة تصحيح عواقبه. الهدف هو تركيب نظام الأنابيب بحيث يكون ذاتي الدعم ويتصل بالطردمة دون أي قوة خارجية.

1. محاذاة الطردمة أولاً، ثم تركيب الأنابيب: لا تستخدم الطردمة أبداً كنقطة ارتكاز لسحب الأنابيب إلى مكانها. يجب قياس وتصنيع الأقسام النهائية للأنابيب لتناسب فتحات الطردمة بشكل مثالي.

2. استخدم موصلات مرنة ومفاصل تمدد: تم تصميم هذه المكونات لامتصاص الحركة الحرارية والاهتزازات الميكانيكية، مما يعزل الطردمة عن الإجهاد الناتج عن الأنابيب.

3. قم بتركيب دعامات أنابيب مناسبة: استخدم نظاماً من الشماعات والمراسي والدلائل لضمان دعم الأنابيب لوزنها الخاص. يجب وضع الدعامات بالقرب من فتحات الطردمة على جانبي الشفط والتفريغ.

4. أعد فحص المحاذاة بعد توصيل الأنابيب: هذه خطوة حاسمة. تحقق دائماً من محاذاة العمود بعد شد براغي الشفة. إذا تغيرت المحاذاة، فهذا يعني أن لديك مشكلة في إجهاد الأنابيب.

5. قم بإجراء فحص براغي الشفة: طريقة بسيطة للتحقق من الإجهاد هي إجراء فحص المحاذاة، ثم فك براغي شفة الأنبوب. إذا تغيرت قراءات المحاذاة عند فك البراغي، فهذا يعني وجود إجهاد.

التحقق الميداني والصيانة

دمج فحوصات إجهاد الأنابيب في برامج صيانة الطردمات المنتظمة أمر ضروري لضمان الموثوقية على المدى الطويل.

• استخدم أدوات قياس دقيقة: استخدم مؤشرات القياس أو أنظمة المحاذاة بالليزر لقياس محاذاة العمود قبل وبعد توصيل الأنابيب.

• قم بتوثيق كل شيء: احتفظ بسجلات مفصلة لقراءات المحاذاة الخاصة بك. تساعد هذه البيانات في تحديد التغيرات التدريجية الناتجة عن هبوط الأساس أو الدورات الحرارية.

• درب فريقك: علم المشغلين والفنيين كيفية التعرف على الأصوات والاهتزازات المرتبطة بمشاكل محاذاة الطردمة.

• افحص بعد عمليات الإيقاف: دائمًا أعد فحص المحاذاة بعد الإصلاحات الكبيرة للأنابيب، أو تعديلات النظام، أو عمليات الإيقاف الممتدة، حيث يمكن لهذه الأحداث أن تُحدث إجهادات جديدة.

الخلاصة: إجهاد بسيط يقود إلى عواقب كبيرة

قد يبدو إجهاد الأنابيب تفصيلاً ثانويًا في التثبيت، لكن تأثيره على أداء المضخة وموثوقيتها هائل. إنه قاتل صامت يقوض حتى أكثر المعدات متانة، مما يؤدي إلى حلقة مسببة للإحباط من الإصلاحات والتوقفات.

من خلال معاملة تثبيت الأنابيب بنفس الدقة المتبعة في محاذاة العمود، يمكنك القضاء على هذه القوة المدمرة. تذكر القاعدة الذهبية: يجب أن تتصل الأنابيب بالمضخة بدون أدنى جهد. اجعل منع إجهاد الأنابيب جزءًا أساسيًا من عملية المحاذاة، وليس مجرد فكرة لاحقة. هذا النهج يضمن عمرًا أطول for للإحكام، وتشغيلاً أكثر سلاسة، ونظامًا أكثر موثوقية بشكل عام.
