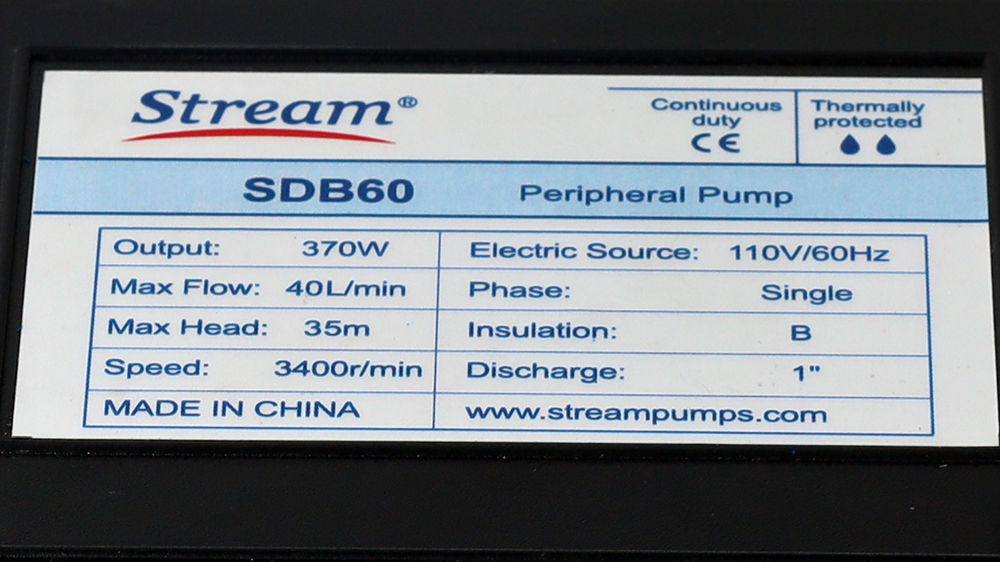

كيفية قراءة لوحة اسم المضخة ومواصفاتها

يمكن لوسم معدني صغير على المضخة أن يكون المفتاح لصحتها وكفاءتها على المدى الطويل. تحتوي هذه اللوحة، المعروفة باسم لوحة بيانات المضخة، على معلومات حيوية تساعد المشغلين والفنيين والمهندسين على اتخاذ قرارات مستنيرة. إن فهم البيانات على هذه اللوحة أمر بالغ الأهمية لاختيار المضخة المناسبة، والتشغيل الآمن، والصيانة الفعالة. يمكن أن يمنع ذلك أخطاء تشغيلية مكلفة، ويقلل من وقت التوقف، ويطيل بشكل كبير من عمر معداتك.

سيرشدك هذا الدليل خلال كل ما تحتاج لمعرفته حول قراءة لوحة بيانات المضخة. سنغطي مكان العثور عليها، وما هي المعلومات الأساسية التي تحتويها، وكيفية تفسير مواصفاتها لأداء مثالي.

أين تجد لوحة بيانات المضخة

تم تصميم لوحة بيانات المضخة لتكون مثبتة بشكل دائم. يمكنك عادةً العثور عليها مثبتة على جزء غير متآكل من المضخة. تشمل المواقع الشائعة غلاف المضخة (الغلاف الحلزوني)، أو غلاف المحرك، أو قوس مخصص بالقرب من وصلات المدخل أو المخرج.

تم بناء هذه اللوحات لتكون متينة، غالبًا ما تكون مصنوعة من الفولاذ المقاوم للصدأ أو الألومنيوم. عادةً ما يتم نقش المعلومات أو ختمها لتحمل بيئات العمل القاسية، على الرغم من أن بعض المضخم ذات الواجبات الخفيفة قد تستخدم ملصقًا متينًا. الهدف هو أن تظل البيانات مقروءة طوال عمر المضخة الافتراضي.

معلومات أساسية على لوحة بيانات المضخة

على الرغم من أن التخطيط قد يختلف بين الشركات المصنعة، إلا أن معظم لوحات البيانات تحتوي على مجموعة قياسية من مواصفات المضخة الحرجة. دعونا نفصل الأقسام الأكثر أهمية.

تفاصيل الشركة المصنعة والموديل

هذه هي نقطة البداية الخاصة بك لتحديد المضخة. ابحث عن:

• العلامة التجارية / الشركة المصنعة: الشركة التي صنعت المضخة (على سبيل المثال، Grundfos، Sulzer، Flowserve).

• رقم الموديل: معرّف محدد لسلسلة وحجم المضخة.

• الرقم التسلسلي: رقم فريد يتم تعيينه لتلك المضخة الفردية.

هذه التفاصيل ضرورية لطلب قطع الغيار، أو المطالبة بالضمان، أو الاتصال بالدعم الفني. احرص دائمًا على توفر رقم الموديل والرقم التسلسلي عندما تحتاج إلى المساعدة.

بيانات الأداء الهيدروليكي

يصف هذا القسم الوظيفة الأساسية للمضخة: تحريك السائل. القيمتان الأكثر أهمية هما:

• معدل التدفق (Q): حجم السائل الذي يمكن للمضخة تحريكه في وقت معين. غالبًا ما يتم ذكره بالغالون في الدقيقة (GPM)، أو بالمتر المكعب في الساعة (م³/ساعة)، أو باللتر في الثانية (لتر/ثانية).

• الارتفاع الكلي (H): الارتفاع الذي يمكن للمضخة رفع السائل إليه، وهو مقياس للضغط الذي يمكنها توليده. عادةً ما يتم قياس الارتفاع بالقدم (قدم) أو بالمتر (م).

تدرج بعض لوحات البيانات أيضًا نقطة الكفاءة القصوى للمضخة (BEP)، وهي معدل التدفق الذي تعمل فيه المضخة بأكثر الطرق فعالية من حيث التكلفة. إن تشغيل المضخة بالقرب من نقطة الكفاءة القصوى يقلل من استهلاك الطاقة والتآكل.

ظروف التشغيل والحدود

لضمان السلامة والموثوقية، يجب تشغيل المضخة ضمن حدود تصميمها. تحدد لوحة البيانات هذه المعايير الحرجة:

• أقصى ضغط عمل: أقصى ضغط يمكن لغلاف المضخة تحمله بأمان. يُدرج هذا عادةً بالرطل لكل بوصة مربعة (PSI) أو البار.

• نطاق درجة حرارة التشغيل: الحد الأدنى والحد الأقصى لدرجات حرارة السائل الذي صُممت المضخة لتعمل به، غالبًا بالمئوية (°C) أو الفهرنهايت (°F).

• نوع السائل: قد تشير بعض لوحات البيانات إلى قيود على نوع السائل، مثل (ماء فقط) أو التوافق مع مواد كيميائية أو مخاليط معينة.

تجاوز هذه الحدود يمكن أن يؤدي إلى فشل كارثي، مما يشكل خطرًا كبيرًا على السلامة للعاملين والمعدات المحيطة.

بيانات المحرك والكهرباء

إذا كانت المضخة مزودة بمحرك مدمج (وحدة مقترنة مباشرة)، فستشمل لوحة البيانات أيضًا المواصفات الكهربائية. هذه المعلومات ضرورية لتوصيل المضخة بمصدر الطاقة الصحيح.

• القدرة: خرج المحرك، مقاسًا بوحدة القدرة الحصانية (HP) أو الكيلوواط (kW).

• الجهد الكهربائي (V): جهد التشغيل المطلوب.

• الطور (Ph): يشير إلى ما إذا كان المحرك يتطلب طاقة أحادية الطور أو ثلاثية الأطوار.

• التردد (Hz): التردد الكهربائي المطلوب، عادةً 50 هرتز أو 60 هرتز .

• تيار الحمل الكامل (FLA): التيار الذي يسحبه المحرك عند التشغيل تحت الحمل الكامل. هذا مهم لتحديد حجم الحماية الكهربائية مثل المصهرات أو قواطع التيار.

• السرعة (دورة في الدقيقة): السرعة الدورانية لعمود المحرك بالدورة في الدقيقة.

كيفية تفسير مواصفات المضخة بشكل صحيح

فهم الأرقام هو نصف المعركة فقط. أنت بحاجة إلى تطبيقها على تطبيقك المحدد. على سبيل المثال، معدل التدفق والارتفاع المدرجان في لوحة البيانات يمثلان عادةً نقطة أداء واحدة، غالبًا نقطة الكفاءة الأعلى. للحصول على صورة كاملة عن إمكانيات المضخة، يجب الرجوع إلى منحنى أدائها، والمتوفر من الشركة المصنعة.

عند توصيل المضخة، تأكد من تطابق مصدر الطاقة الكهربائي لديك مع الجهد والطور والتردد المدرجين في لوحة البيانات بدقة. عدم التطابق يمكن أن يتلف المحرك فورًا. أيضًا، انتبه . الخلط بين PSI والبار أو GPM وm³/h يمكن أن يؤدي إلى اختيار مضخة غير صحيحة وتصميم نظام خاطئ.

نصائح عملية لاستخدام معلومات لوحة البيانات

اجعل لوحة بيانات المضخة أداة قيمة في مجموعة أدوات الصيانة والعمليات الخاصة بك.

1. تسجيل البيانات:عند تركيب مضخة جديدة، التقط صورة واضحة للوحة البيانات واحفظها رقميًا. هذا يضمن أن لديك المعلومات حتى لو تلفت اللوحة المادية أو أصبحت غير مقروءة مع مرور الوقت.

2. التحقق من خلال صحائف البيانات:توفر لوحة الاسم ملخصًا. للحصول على معلومات مفصلة، مثل منحنى المضخة، وصافي الارتفاع الإيجابي لشفط السائل المطلوب (NPSHr)، وتركيبات المواد، يُرجى الرجوع دائمًا إلى ورقة بيانات الشركة المصنعة الرسمية.

3. تبسيط الصيانة وطلب قطع الغيار:استخدم رقم الموديل ورقم التسلسل لتحديد وطلب قطع الغيار الصحيحة بسرعة، مثل الأختام أو المحامل أو المروحات الدافعة. يقلل هذا من وقت التوقف عن العمل ويمنع طلب مكونات غير صحيحة.

الخلاصة: اجعل لوحة الاسم محطتك الأولى

لوحة اسم المضخة ليست مجرد ملصق؛ بل هي دليل تعليمات موجز للتشغيل الآمن والفعال لمعداتك. من خلال تخصيص الوقت لقراءة وفهم هذه المواصفات، تمكن نفسك لاتخاذ قرارات أفضل فيما يتعلق بالتركيب والتشغيل والصيانة.

نشجع جميع المشغلين والفنيين والمهندسين على التعرف على لوحات الأسماء الموجودة على معداتهم. سيعطي هذه الخطوة البسيطة الأولوية يؤدي إلى أداء أكثر موثوقية للمضخة، وزيادة السلامة، وعمر خدمة أطول لأصولك الحرجة.
