دليل استكشاف أعطال محامل المضخة

هناك حقيقة هندسية قاسية يجب أن يقبلها كل مدير صيانة ومهندس موثوقية في النهاية: نادرًا ما تموت محامل المضخات الصناعية لأسباب طبيعية. في الواقع، تُظهر البيانات الميدانية باستمرار أن أكثر من 90 بالمائة من أعطال محامل المضخات الصناعية ليست نتيجة إجهاد معدني طبيعي. بدلاً من ذلك، يتم قتل هذه المكونات الدقيقة فعليًا. يتم تدميرها قبل الأوان بسبب مزيج من عدم محاذاة العمود، والتلوث، وممارسات التشحيم السيئة، أو سوء الاستخدام التشغيلي الشديد.عندما يفشل المحمل، فإنه يوقف نظام الضخ بأكمله بشكل كامل، مما يكلف المنشآت آلاف الدولارات من فترات التوقف غير المخطط لها وتكاليف الإصلاح الطارئة. ومع ذلك، فإن إجراء تحليل مناسب لأعطال محامل المضخات يتطلب أكثر من مجرد استبدال الأجزاء التالفة والضغط على زر البدء. يتطلب فهمًا أساسيًا للهندسة المحددة للمضخة التي تعمل معها. القوى المؤثرة على المضخة التوربينية الرأسية تختلف تمامًا عن تلك التي تؤثر على العمود الكابولي الأفقي.استكشاف هذه المشكلات وإصلاحها بفعالية يعني النظر إلى ما هو أبعد من غلاف المحمل لتقييم النظام الهيدروليكي بأكمله. يجب عليك تحليل بيئة التشغيل، وسائل المعالجة، ومحرك الدفع، والبنية التحتية للأنابيب.يعمل هذا الدليل كامتداد متعمق لـ [Internal Link Placeholder: Ultimate Pump Maintenance Checklist]. من خلال فهم الضغوط الميكانيكية الفريدة المتأصلة في مضخات الشفط الطرفية، والمضخات الغاطسة، والمضخات متعددة المراحل، يمكن لمشغلي المنشآت تحويل استراتيجية الصيانة الخاصة بهم من مكافحة الحرائق التفاعلية إلى الموثوقية الاستباقية.

التشخيصات الشاملة: اكتشاف الأعطال قبل التفكيك

لا تنتظر برامج الصيانة الأكثر فعالية حتى تتوقف المضخة عن العمل قبل اتخاذ الإجراء. يمكنك تشخيص صحة محاملك قبل وقت طويل من الحاجة إلى فك غلاف المضخة أو إزالة غلاف المحمل. تسمح تقنيات الصيانة التنبؤية للفنيين باكتشاف التدهور في مراحله المبكرة، مما يقلل بشكل كبير من تكاليف الإصلاح ويمنع الضرر الكارثي للعمود والمروحة.

المراقبة الصوتية

غالبًا ما يكون السمع البشري خط الدفاع الأول في أرض المصنع، ولكن معرفة ما يجب الاستماع إليه أمر بالغ الأهمية. تشير الأصوات المختلفة إلى أنماط فشل مختلفة تمامًا. يشير العواء العالي الثابت عادةً إلى نقص التشحيم أو محمل تم تركيبه بشكل غير صحيح مع شد ضيق جدًا (قرص). على العكس من ذلك، يشير الهدير المنخفض التردد إلى أن التشظي - تقشر المعدن من مجرى المحمل أو العناصر الدوارة - قد بدأ بالفعل. بحلول الوقت الذي تسمع فيه هذا الهدير، يكون المحمل في مراحله الأخيرة من العمر.

قياس الحرارة الأساسي

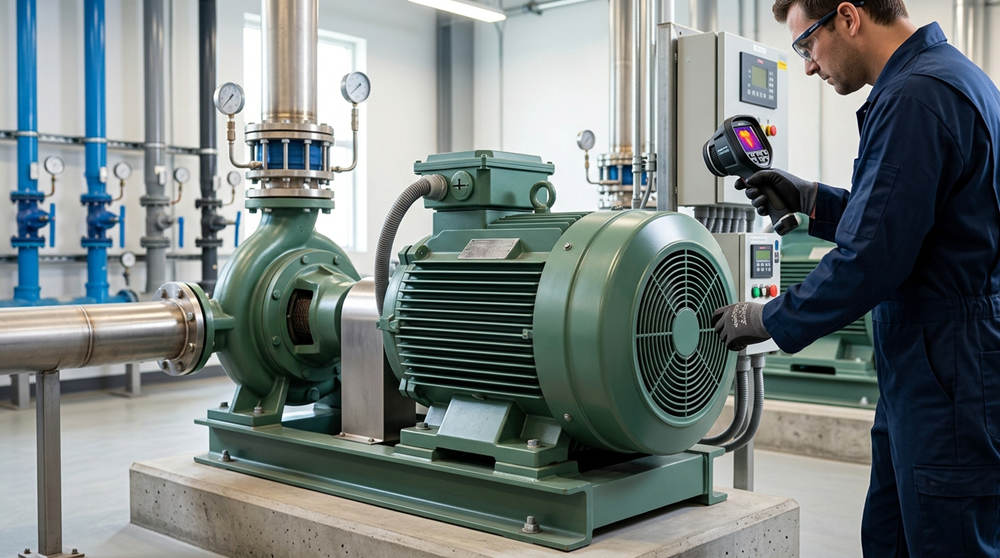

الحرارة هي عدو المعدات الدوارة. كقاعدة صناعية عامة، يجب ألا تعمل أغلفة المحامل في درجات حرارة تتجاوز 75 درجة مئوية (167 درجة فهرنهايت)، أو حوالي 40 درجة مئوية فوق درجة حرارة الغرفة المحيطة. عندما ترتفع درجات الحرارة فوق هذا الخط الأحمر، يبدأ زيت التشحيم أو الشحم في التدهور بسرعة. يفقد المزلق لزوجته، مما يتسبب في زيادة التلامس بين المعدن والمعدن، مما يولد المزيد من الحرارة في حلقة تغذية مرتدة مدمرة. يعد التصوير الحراري الروتيني أو مراقبة RTD (كاشف درجة حرارة المقاومة) أمرًا ضروريًا لاكتشاف هذه الارتفاعات في درجات الحرارة مبكرًا.

تحليل الاهتزاز عالي التردد

في حين أن تحليل الاهتزاز القياسي هو ممارسة معيارية، فإن اكتشاف عيوب المحمل مبكرًا يتطلب تقنية التغليف عالية التردد. تعزل تقنية التشخيص المتقدمة هذه التأثيرات عالية التردد المحددة الناتجة عن الشقوق المجهرية في مجرى المحمل أو البكرات. يمكن للتغليف عالي التردد اكتشاف تدهور المحمل قبل أسابيع أو حتى أشهر من أن يتمكن البشر من سماع الضرر أو الشعور بالحرارة، مما يمنح فرق الصيانة وقتًا كافيًا لجدولة توقف مخطط له.

مضخات الشفط الطرفية: فخ المحاذاة وإجهاد الأنابيب

مضخات الشفط الطرفية هي أحصنة العمل في العالم الصناعي، لكن تصميمها الكابولي المحدد يجعلها شديدة التأثر بالقوى الشعاعية الخارجية. نظرًا لأن المروحة تتدلى فوق المحامل، فإن أي انحراف في نهاية العمود يتضخم في غلاف المحمل.السبب الأول لفشل المحمل المبكر في هذه الوحدات هو عدم محاذاة القارنة. عندما لا يكون عمود المحرك وعمود المضخة على خط واحد تمامًا، فإن القوى الدورانية الناتجة تثني العمود مع كل دورة. هذا الانحراف المستمر يدمر المحامل الشعاعية ويضر بالختم الميكانيكي. لمكافحة هذا، يجب على المنشآت فرض محاذاة بالليزر دقيقة لجميع تركيبات الشفط الطرفية، بهدف تحقيق تفاوت صارم في حدود 0.05 مم.بالمثل، فإن مشكلة إجهاد الأنابيب مدمرة بنفس القدر، وغالبًا ما يتم التغاضي عنها. يعد التعرف على أعراض إجهاد أنابيب المضخة - مثل المضخة التي يستحيل محاذاتها، أو مسامير الغلاف التي تنحشر عند فكها - أمرًا بالغ الأهمية لمهندسي الموثوقية. يحدث إجهاد الأنابيب عندما ترتكز أنابيب الشفط أو التفريغ الثقيلة غير المدعومة بوزنها مباشرة على غلاف المضخة. تعمل هذه القوة الخارجية على سحب الغلاف من شكله، مما يفسد على الفور محاذاة العمود ويضع أحمالًا هائلة غير متساوية على المحامل. الإصلاح الدائم هو ضمان أن جميع الأنابيب مدعومة بشكل مستقل ومثبتة بشكل صحيح قبل تثبيتها بمسامير في شفاه المضخة.

المضخات الغاطسة: تسرب الرطوبة وتخديد VFD الكهربائي

تعمل المضخات الغاطسة في بيئات قاسية لا ترحم حيث تكون محاطة تمامًا بالسائل الذي تضخه. تقدم هذه البيئة المغمورة والمغلقة تهديدين فريدين لطول عمر المحمل نادرًا ما تواجههما المضخات السطحية.

التهديد 1: تلوث الرطوبة

آلية الدفاع الأساسية للمضخة الغاطسة هي نظام الختم الميكانيكي الخاص بها. إذا فشل الختم الميكانيكي السفلي، فإن سائل المعالجة أو مياه الصرف الصحي تتجاوز الحاجز وتنتقل مباشرة إلى أعلى العمود إلى غلاف المحمل. الماء هو مادة تشحيم رهيبة. حتى كمية مجهرية من الماء في شحم المحمل ستغسل طبقة الزيت الواقية، مما يسبب أكسدة سريعة، صدأ، وفي النهاية انحشار المحمل. يعد تحليل الزيت الروتيني لحجرة الختم أمرًا بالغ الأهمية لاكتشاف تسرب الماء قبل أن يصل إلى المحامل.

التهديد 2: تخديد VFD الكهربائي

غالبًا ما يتم إقران المضخات الغاطسة الحديثة بمحركات التردد المتغير (VFDs) لتحسين استهلاك الطاقة. ومع ذلك، يمكن لمحركات VFD أن تحفز جهودًا عالية التردد في الوضع المشترك على عمود المضخة. نظرًا لأن الدوار معزول بواسطة المحامل، فإن هذا الجهد الشارد يتراكم حتى يتفجر من خلال طبقة مزلق المحمل إلى الجزء الثابت المؤرض.يسبب هذا التفجر تنقرًا مجهريًا على مجرى المحمل، المعروف باسم تخديد محمل VFD للمضخة الغاطسة. بمرور الوقت، تخلق هذه الحفر نمطًا مموجًا على المعدن، مما يؤدي إلى اهتزاز عالٍ ومدمر. لمنع ذلك، يجب على المنشآت المطالبة بظروف الغرفة النظيفة لعمليات التفكيك وفرض تركيب حلقات تأريض أو محامل معزولة (مطلية بالسيراميك) لجميع المضخات الغاطسة التي تعمل بمحركات VFD.

المضخات الرأسية متعددة المراحل: مكافحة الدفع المحوري الهابط

تُستخدم المضخات الرأسية متعددة المراحل على نطاق واسع في التطبيقات عالية الضغط مثل تغذية الغلايات والتناضح العكسي. يعتمد الاتجاه الرأسي على الجاذبية والديناميكا المائية المعقدة، مما يغير بشكل أساسي كيفية دعم المحامل للتجميع الدوار.يؤدي ضخ السائل رأسيًا عبر مراوح متعددة إلى إنشاء قوة هائلة لأسفل تُعرف باسم الدفع المحوري. يحاول هذا الضغط الهابط المستمر سحق محمل الدفع الرأسي متعدد المراحل بالكامل. إذا كان محمل الدفع بحجم غير مناسب، أو إذا كانت المضخة تعمل خارج نقطة الكفاءة المثلى (BEP)، فإن القوى الناتجة ستحمل البكرات، مما يؤدي إلى فشل كارثي سريع واهتزاز شديد.في الجزء السفلي من المضخة، الوضع مختلف تمامًا. لا يستخدم محمل الكم السفلي (أو الجلبة) الشحم أو الزيت التقليدي. بدلاً من ذلك، يعتمد كليًا على السائل الذي يتم ضخه لإنشاء طبقة تشحيم هيدروديناميكية. لهذا السبب، يعد التشغيل الجاف خطأً قاتلاً. سيؤدي تشغيل مضخة رأسية متعددة المراحل بدون سائل إلى تبخير المحمل السفلي على الفور بسبب الاحتكاك الشديد. عند إعادة بناء هذه الوحدات، يجب على الفنيين تنفيذ قياسات صارمة للحركة المحورية للدوار لضمان أن محمل الدفع يمكنه تحمل الحمل وأن محمل الكم يحافظ على الخلوص المناسب.

المضخات الأفقية متعددة المراحل: كارثة قرص التوازن

تدير المضخات الأفقية متعددة المراحل الضغوط الشديدة عن طريق ترتيب مراوح متعددة على طول عمود أفقي طويل. نظرًا لأن جميع المراوح تواجه نفس الاتجاه بشكل عام، فإنها تولد كمية هائلة من الدفع المحوري الذي يدفع نحو طرف الشفط للمضخة.لمواجهة هذه القوة الشديدة، يستخدم المصنعون مكونًا هيدروليكيًا داخليًا محددًا يسمى قرص التوازن أو أسطوانة التوازن. يقوم جهاز التوازن بتصريف السائل عالي الضغط لمعادلة الدفع، مما يطفو الدوار فعليًا ويحمي المحامل.ومع ذلك، إذا كان سائل المعالجة يحتوي على مواد كاشطة، فإن الخلوص الضيق لقرص التوازن سوف يتآكل في النهاية. عندما يفشل قرص التوازن، يتم فقدان المعادلة الهيدروليكية. يتحول الحمل الهيدروليكي بأكمله بعنف إلى المحامل الطرفية، مما يدمرها في غضون ساعات. أثناء عمليات الإصلاح الشامل، لا يمكن للمهندسين ببساطة استبدال المحامل التالفة. يجب عليهم قياس واستعادة الخلوص المتبقي لجهاز التوازن؛ وإلا، فإن المحامل البديلة ستعاني من نفس المصير تمامًا بمجرد إعادة تشغيل المضخة.

خرافة الإفراط في التشحيم: عندما تسبب الصيانة الفشل

من المفاهيم الخاطئة الشائعة في أرض المصنع أنه إذا كان القليل من الشحم جيدًا، فإن المزيد من الشحم يجب أن يكون أفضل. يؤدي هذا الاعتقاد إلى أحد أكثر حالات الفشل التي يسببها الفنيون شيوعًا: الإفراط في التشحيم.ضخ الكثير من الشحم في غلاف المحمل لا يوفر حماية إضافية. بدلاً من ذلك، فإنه يلغي المساحة الحرة المطلوبة لتمدد الشحم وتبديد الحرارة. تضطر العناصر الدوارة إلى الاختراق عبر التجويف الكثيف للشحم المضغوط، مما يخلق احتكاكًا شديدًا للسوائل. يحبس هذا الاحتكاك الحرارة داخل الغلاف، مما يطبخ المحمل حرفيًا ويسرع من تدهور المزلق. علاوة على ذلك، يمكن للضغط المفرط من مسدس الشحم أن يفجر أختام شفة المحمل، مما يسمح للأوساخ والملوثات الخارجية بدخول الغلاف. التشحيم الدقيق، باستخدام كميات محسوبة على فترات زمنية خاضعة للرقابة الصارمة، هو الطريقة الوحيدة لتجنب هذا الضرر الذي يسببه الإنسان لنفسه.

التشخيصات الدقيقة توفر رأس المال وتطيل عمر المعدات

يروي تشريح فشل المحمل قصة مفصلة عن صحة نظام الضخ بأكمله. يتيح لك فهم الضغوط الميكانيكية المحددة وأنماط الفشل الشائعة لكل نوع من المضخات - سواء كان إجهاد الأنابيب في وحدة الشفط الطرفية، أو التخديد الكهربائي في المضخة الغاطسة، أو قوى الدفع الشديدة في المضخة متعددة المراحل - معالجة السبب الجذري للمشكلة، بدلاً من مجرد علاج الأعراض.يمكن أن يؤدي تنفيذ المحاذاة الدقيقة، ومعايير التشحيم الصارمة، وتشخيصات الاهتزاز المتقدمة إلى زيادة متوسط الوقت بين حالات الفشل (MTBF) بمقدار مرتين إلى ثلاث مرات بسهولة.
