المضخة الغاطسة مقابل المضخة ذاتية التحضير: دليل الاختيار

تحتاج إلى نقل حجم هائل من الماء للحفاظ على تشغيل منشأتك. يطرح التحدي الهندسي على الفور خيارًا أساسيًا: هل يجب إنزال المضخة مباشرة في السائل، أم وضع المضخة فوق الأرض وسحب الماء إليها؟ هذا القرار يحدد تصميم النظام واستهلاك الطاقة وبروتوكولات الصيانة لسنوات قادمة.

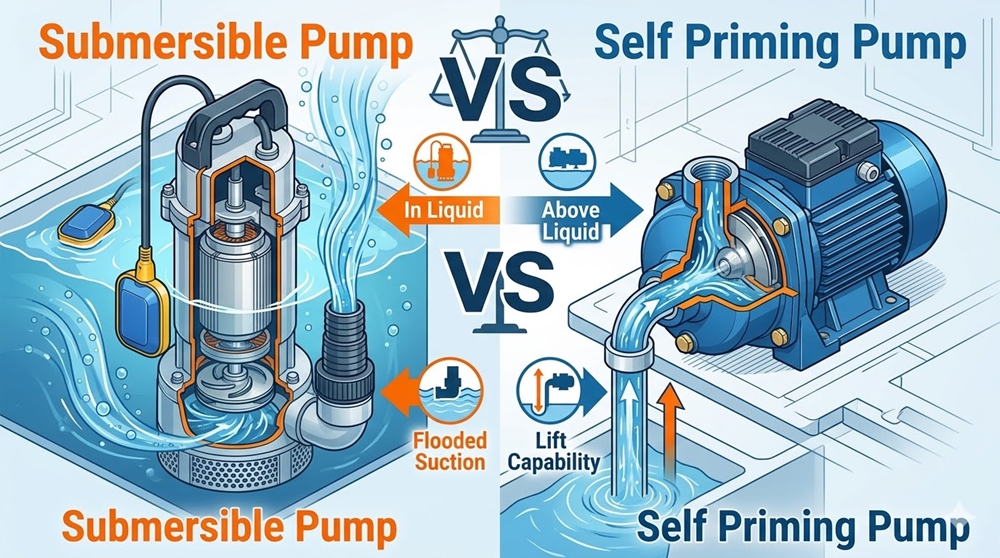

في صميم هذه المعضلة الهندسية تكمن طريقة تفاعل كل تقنية مع السائل. تعمل المضخة الغاطسة تحت الماء، دافعة السائل لأعلى عبر أنبوب التفريغ. على العكس من ذلك، تجلس مضخة السطح ذاتية التحضير فوق مصدر السائل، مستخدمة خزانًا داخليًا لإخلاء الهواء من خط السحب وضغط الهواء الجوي لدفع الماء لأعلى داخل غلاف المضخة.

يتطلب اختيار المعدات الصحيحة تحليلًا دقيقًا لظروف الموقع وخصائص السائل وتكاليف التشغيل طويلة الأمد. يجب أن يزن المهندسون البلدون ومديرو المصانع ومسؤولو المشتريات الحدود المادية مقابل سهولة الوصول للصيانة.

يحدد دليل اختيار المضخة هذا آليات ومزايا وقيود كلا التكوينين. من خلال فحص العوامل التشغيلية الرئيسية، يمكنك تحديد المتطلبات الدقيقة لتطبيقك وتأمين الحلول الصناعية المثالية من مضخات ستريم لمنشأتك.

غوص عميق: المضخة الغاطسة

صُممت المضخة الغاطسة لتُشغل بالكامل مغمورة في السائل الذي تنقله. المحرك مغلق بإحكام ومقترن بشكل وثيق بجسم المضخة. لأن الوحدة بأكملها تقع تحت مستوى السائل، يعمل النظام بدفع السائل مباشرة نحو نقطة التفريغ، مما يلغي تمامًا الحاجة إلى خط سحب.

كفاءة تشغيلية عالية

تحقق الأنظمة الغاطسة كفاءة طاقة عالية للغاية. يتطلب دفع السائل طاقة أقل بكثير من سحبه لأعلى ضد الجاذبية. لأن المضخة مغمورة، يتدفق السائل بشكل طبيعي إلى عين المروحة تحت ضغط إيجابي. يكرس المحرك طاقته حصريًا لتوليد رأس التفريغ، مما يقلل من استهلاك الطاقة الإجمالي.

عدم الحاجة للتحضير (التفريغ من الهواء)

بحكم التعريف، تكون المضخة الغاطسة دائمًا مملوءة بالسائل. لا تحتاج أبدًا إلى تحضير يدوي، ولا تعتمد على غرف إعادة تدوير داخلية لإخلاء الهواء. يكون النظام جاهزًا للتشغيل فور تشغيل المحرك، مما يجعله موثوقًا للغاية للتطبيقات المؤتمتة ذات التشغيل والإيقاف التلقائي.

منع التكهف و NPSH

أحد أهم العوامل في ديناميكا الموائع هو صافي رأس السحب الإيجابي (NPSH). يحدث التكهف عندما ينخفض الضغط المطلق للسائل عند مدخل المضخة إلى ما دون ضغط بخاره، مسببًا غليانًا موضعيًا. تنهار فقاعات البخار الناتجة بعنف ضد المروحة، مسببة تآكلًا شديدًا واهتزازات.

تقلل المضخة الغاطسة من هذا الخطر عمليًا إلى الصفر. لأن الوحدة مغمورة، يوفر الوزن الساكن للسائل ضغط دخل إيجابي ثابت. يبقى صافي رأس السحب الإيجابي المتاح (NPSHa) أعلى باستمرار من صافي رأس السحب الإيجابي المطلوب (NPSHr)، مما يضمن تشغيلًا سلسًا خاليًا من التكهف حتى أثناء الاستخدام المستمر المكثف.

تشغيل هادئ وأمن

الماء عازل صوت ممتاز. تشغيل محرك ثقيل تحت الماء يقلل بشكل كبير من الضوضاء الصوتية، وهو اعتبار حيوي للتركيبات بالقرب من المناطق السكنية أو داخل المنشآت المغلقة. علاوة على ذلك، تكون المضخة الغاطسة مخبأة بأمان تحت مستوى الأرض، محمية من التخريب والعبث وأحداث الطقس القاسية.

تحديات صيانة المضخة الغاطسة

العيب الأساسي للنظام الغاطس هو إمكانية الوصول. تتطلب صيانة المضخة الغاطسة معدات رفع متخصصة لسحب الوحدة الثقيلة من الحفرة الرطبة. تتطلب هذه العملية بروتوكولات سلامة دقيقة، وأي فحص روتيني يتطلب إحضار المعدات إلى السطح.

علاوة على ذلك، لأن المحرك يعمل تحت الماء، يمكن أن يؤدي فشل الحاجز الميكانيكي إلى دخول السائل إلى غلاف المحرك، مما يؤدي إلى حدوث دوائر قصر كهربائية كارثية.

غوص عميق: المضخة ذاتية التحضير (مضخة السطح)

تُوضع مضخة الطرد المركزي ذاتية التحضير فوق الأرض، بجوار مصدر السائل. بينما تصبح مضخات الطرد المركزي القياسية محبوسة بالهواء وتتوقف عن العمل إذا دخل الهواء إلى خط السحب، تحتوي النموذج ذاتي التحضير على خزان سائل مدمج. خلال دورة التشغيل الأولية، تخلط المضخة هذا السائل المحتفظ به مع الهواء في خط السحب، مكونة خليطًا قابلًا للضخ. تقوم بتفريغ الهواء، وتحتفظ بالسائل، وتخلق تدريجيًا فراغًا حتى يجبر الضغط الجوي السائل على الصعود عبر أنبوب السحب ويبدأ الضخ الطبيعي.

سهولة الوصول للصيانة

أهم ميزة لمضخة السحب الذاتي هي إمكانية الوصول إليها على مستوى السطح. يمكن لفرق الصيانة فحص المضخة، وإزالة الانسدادات، وضبط المسافات البينية، واستبدال الأجزاء البالية دون الحاجة إلى دخول أماكن ضيقة أو استخدام معدات رفع ثقيلة. هذا يقلل بشكل كبير من وقت التوقف ويخفض تكاليف الصيانة الدورية.

وصول كهربائي أكثر أمانًا

نظرًا لتركيب المضخة والمحرك بأمان فوق الحفرة الرطبة، لا يحتاج المشغلون للقلق بشأن الكابلات الكهربائية المغمورة أو غمر المحرك بالماء. تجري الاختبارات الكهربائية الدورية وصيانة المحرك في بيئة جافة وخاضعة للتحكم.

عيوب وقيود المضخات السطحية

على الرغم من راحة التركيب السطحي، تواجه مضخات السحب الذاتي قيودًا صارمة تفرضها قوانين الفيزياء.

تقنيًا، لا تسحب المضخة الماء. بل تخلق منطقة ضغط منخفض عند عين المروحة، ويقوم الضغط الجوي بدفع المائع لأعلى عبر أنبوب السحب. عند مستوى سطح البحر، يمكن للضغط الجوي دعم عمود نظري من الماء بارتفاع 34 قدمًا فقط. مع الأخذ في الاعتبار فقدان الاحتكاك، ودرجة حرارة المائع، ونقص الكفاءة الميكانيكية، فإن حد الرفع العملي لأي مضخة ذاتية السحب يبلغ حوالي 7 إلى 8 أمتار (25 قدمًا). محاولة تجاوز هذا الرفع تؤدي إلى حدوث تجويف فوري وفقدان التدفق.

بالإضافة إلى ذلك، وحدات السحب الذاتي شديدة التأثر بتسرب الهواء. يعمل خط السحب تحت ضغط سلبي. إذا تطور تسرب بحجم ثقب إبرة في وصلة الأنابيب، أو إذا اعتمد النظام على صمام قدم معيب يسمح للمائع بالتصريف مرة أخرى إلى الحوض، فإن المضخة ستفقد شحنها. تشغيل المضخة جافة أثناء محاولة إعادة الشحن سيولد بسرعة حرارة زائدة، مما يدمر الأختام الميكانيكية والمكونات الداخلية.

أخيرًا، يجب على المشغلين مراعاة مخاطر التجمد. لأن مضخات السحب الذاتي يجب أن تحتفظ بالماء في غلافها لتعمل، فإن درجات الحرارة المنخفضة في الشتاء يمكن أن تتسبب في تجمد الماء المحتجز. يولد الجليد المتوسع قوة هائلة، مما يؤدي بسهولة إلى تصدع غلاف المضخة المصنوع من الحديد الزهر. التشتية الصحيحة وتصريف الغلاف إلزاميان في المناخات الباردة.

مقارنة مباشرة

لتبسيط عملية اختيار المضخة، قم بتقييم مدى توافق كل تقنية مع معايير التشغيل الأربعة هذه.

• كفاءة الطاقة: المضخة الغاطسة تفوز. دفع المائع لأعلى من موقع مغمور يستخدم طاقة المحرك بكفاءة أعلى بكثير من محاولة رفع المائع عن طريق السحب. تواجه الوحدات الغاطسة فقدان احتكاك أقل وتستهلك عمومًا كهرباء أقل خلال عمرها التشغيلي.

• تكاليف الصيانة: مضخة السحب الذاتي تفوز. يسمح التركيب السطحي للفنيين بالوصول فورًا إلى غلاف المضخة والمحرك والمكونات الداخلية. لا حاجة لنشر رافعة أو تعريض العمال لبيئات الحفر الرطبة الخطيرة لإجراء الفحوصات الدورية.

• متطلبات المساحة: المضخة الغاطسة تفوز. الوحدة المغمورة بالكامل لا تتطلب أي مساحة فوق الأرض. هذا يجعلها الخيار المثالي لتحديث المساحات الحضرية الضيقة أو توسيع المرافق حيث لا تتوفر مساحة سطحية.

• تعدد الاستخدامات: تعادل. كلا نوعي المضخات متاحان بتصاميم مختلفة للريش لمعالجة كثافات نسبية ولزوجة وأحجام صلبة مختلفة. يعتمد الاختيار الصحيح تمامًا على تخطيط محطة الضخ وليس على المائع نفسه.

التطبيقات المثالية: المجال الذي تتفوق فيه كل مضخة

اختيار المعدات المناسبة يعني مواءمة نقاط قوة المضخة مع القيود البيئية المحددة لديك.

اختر المضخات الغاطسة عندما:

• حفر الصرف الصحي العميقة ومضخات محطات الرفع: عندما تتجاوز المسافة الرأسية من سطح المائع إلى الأرض 25 قدمًا، يصبح الرفع عن طريق السحب مستحيلاً. المضخات الغاطسة تتعامل بسهولة مع محطات الرفع البلدية العميقة.

• المناطق الحساسة للضوضاء: المضخات المغمورة معزولة صوتيًا، مما يجعلها ضرورية لأراضي المستشفيات، والمجمعات السكنية، ونوافير العمارة التجارية.

• التشغيل المستمر عالي السعة: تستفيد التطبيقات التي تتطلب أقصى كفاءة في استهلاك الطاقة خلال فترات التشغيل المستمرة الطويلة من قوة الدفع المباشرة التي يوفرها الدافس المغمور.

اختر مضخات التفريغ الذاتي عندما:

• البرك والحفر الضحلة: إذا كان الرفع العمودي أقل بكثير من 20 قدمًا، توفر المضخات السطحية حلاً اقتصاديًا للغاية وسهل الوصول لنقل السوائل.

• التجفيف المتنقل: تتطلب مواقع البناء والعمليات الزراعية مضخات محمولة مثبتة على ألواح زلاقة أو مقطورات يمكن نقلها بسرعة، وتوصيلها بخرطوم الشفط، وتشغيلها.

• المعالجة الكيميائية: ضخ السوائل الكاوية أو شديدة التآكل يتطلب مراقبة متكررة. إبقاء المحرك والهيكل فوق الأرض يحمي المشغلين ويسمح بالفحص البصري الفوري للأختام الميكانيكية.

• بيئات السلامة الصارمة: تعتمد المنشآت التي تمنع الدخول إلى الحفرة المبتلة أو تفتقر إلى البنية التحتية العلوية للرافعات على المضخات السطحية لإبعاد أفراد الصيانة عن الخطر.

الأسئلة الشائعة

ماذا يحدث إذا فقدت مضخة التفريغ الذاتي تفريغها؟

إذا فقدت مضخة التفريغ الذاتي تفريغها بسبب تسرب في خط الشفط أو فشل في صمام القدم، فستعمل جافة. دون خصائص التبريد والتشحيم للسائل، سيتولد الحرارة بسرعة بسبب الاحتكاك على الأختام الميكانيكية، مما يؤدي إلى فشل مبكر للختم وتلف محتمل في العمود.

هل يمكن للمضخة الغاطسة أن تعمل جافة؟

تعتمد معظم المضخات الغاطسة على السائل المحيط لتبريد المحرك. التشغيل الجاف الممتد سيتسبب في ارتفاع حرارة المحرك وتشغيل حماية التحميل الحراري الزائد. ومع ذلك، تم تصميم بعض الموديلات المتقدمة بأغلفة تبريد داخلية تسمح لها بالعمل مغمورة جزئيًا لفترات طويلة.

كيف أحسب صافي الارتفاع الإيجابي لشفط السائل المتاح (NPSHa)؟

يتم حساب NPSHa عن طريق إضافة الضغط الجوي والارتفاع الساكن (إذا كان مستوى السائل فوق المضخة)، ثم طرح ضغط بخار السائل وفقد الاحتكاك في أنابيب الشفط. لمنع ظاهرة التجويف، يجب أن يكون NPSHa المحسوب دائمًا أكبر من NPSHr المحدد من قبل الشركة المصنعة.

تأمين المعدات المناسبة للوظيفة

لا يوجد تصميم مضخة معيب بطبيعته، بل فقط تطبيق خاطئ للتكنولوجيا. الاختيار بين الإعداد الغاطس ووحدة السطح ذات التفريغ الذاتي يحدد بشكل مباشر فواتير الطاقة في منشأتك، وجداول الصيانة، وموثوقية النظام للعقد القادم.

تقدم الوحدات الغاطسة كفاءة لا تُضاهى، وتلغي حدود رفع الشفط، وتعمل بهدوء بعيدًا عن الأنظار. تمنح مضخات السطح ذات التفريغ الذاتي وصولاً لا مثيل له للصيانة وتحافظ على المكونات الكهربائية بعيدًا عن المخاطر المغمورة. من خلال قياس الرفع المطلوب بدقة، وتقييم قدراتك على الصيانة، وفهم متطلبات NPSH، يمكنك تأمين نظام يعمل بشكل مثالي تحت الضغط.
