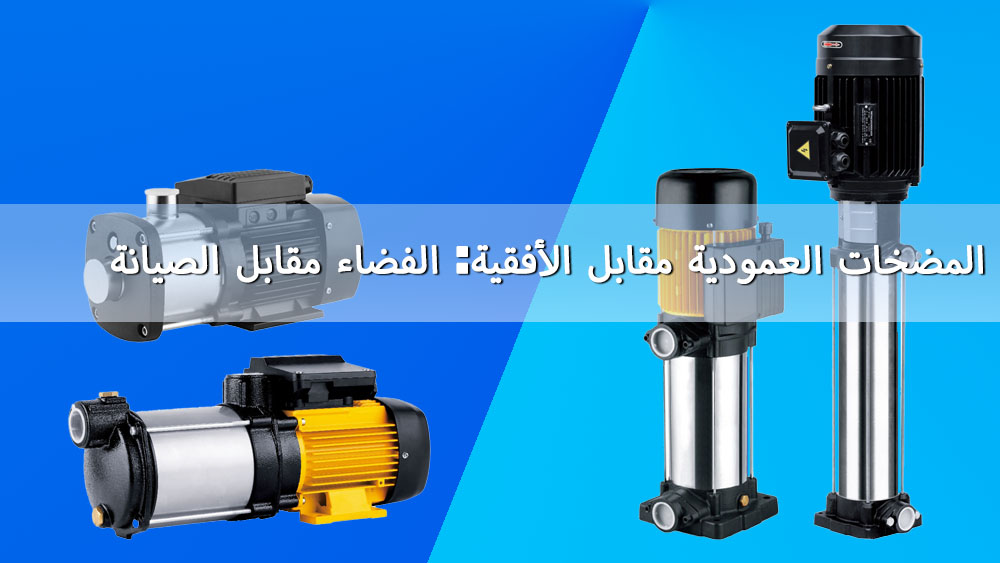

المضخات العمودية مقابل المضخات الأفقية: المساحة مقابل الصيانة

اختيار مضخة طرد مركزي يتطلب أكثر من مجرد مطابقة متطلبات التدفق والضغط. فالتوجيه الفيزيائي للمضخة – عموديًا أو أفقيًا – له تداعيات كبيرة على البصمة التثبيتية، وإمكانية الوصول للصيانة، وتكاليف التشغيل طويلة الأجل. غالبًا ما يواجه المهندسون ومديرو المرافق والمقاولون الاختيار بين هذين التكوينين، والقرار الأمثل ليس دائمًا واضحًا. صُمم هذا الدليل لتوضيح النقاش من خلال التركيز على المقايضات العملية بين البصمة التثبيتية، والصيانة، وتكلفة دورة الحياة. ستقدم هذه المقالة مقارنة مفصلة بين مضخات الطرد المركزي العمودية والأفقية. سنستكشف هياكلها، والتطبيقات المثالية لكل منها، والمزايا الأساسية التي يقدمها كل توجيه، مما يساعدك على اتخاذ قرار مستنير بناءً على قيود مشروعك المحددة.

ما هي مضخة الطرد المركزي العمودية؟

تُعرَّف مضخة الطرد المركزي العمودية باتجاه عمودها الرأسي، حيث يتم تركيب المحرك عادةً فوق المكونات الهيدروليكية للمضخة (النهاية المبللة). يقلل هذا التصميم من مقدار المساحة الأرضية التي تشغلها المضخة.

الهيكل الأساسي ومبدأ العمل

في المضخة العمودية، يدخل السائل إلى فتحة الشفط ويُوجَّه إلى عين المكره. يقوم المحرك بتدوير المكره، الذي يدور بدوره ويدفع السائل للخارج بواسطة قوة الطرد المركزي. ثم يخرج السائل عبر فتحة التفريغ، عادةً عند ضغط أعلى.

التكوينات النموذجية

·مضخة عمودية على الخط المستقيم:هذا هو النوع الأكثر شيوعًا، حيث توجد فتحتا الشفط والتفريغ على نفس خط المركز، مما يسمح بتركيب المضخة مباشرة في مسار مستقيم من الأنابيب مثل الصمام.

·مضخة عمودية متعددة المراحل:تستخدم هذه المضخات عدة مكابس مكدسة على التوالي لتوليد ضغوط عالية جدًا، مما يجعلها مثالية لتطبيقات التعزيز.

·مضخة توربينية عمودية:تُستخدم في حُفَر التجميع والآبار، حيث تكون المكونات الهيدروليكية لهذه المضخات مغمورة في السائل بينما يبقى المحرك فوق الأرض، متصلًا بعمود إدارة طويل.

التطبيقات الشائعة

· أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) لتدوير الماء المبرد والساخن.· أنظمة تعزيز الضغط في المباني الشاهقة.· التثبيت في غرف الميكانيك الضيقة أو على منصات المعدات المدمجة.· أنظمة إعادة المكثفات.

ما هي مضخة الطرد المركزي الأفقية؟

مضخة الطرد المركزي الأفقية هي التكوين الأكثر شهرة واستخدامًا على نطاق واسع في البيئات الصناعية والبلدية. تتميز بعمود دوران موجه أفقيًا، حيث يتم تركيب المضخة والمحرك جنبًا إلى جنب على لوحة قاعدة مشتركة.

الهيكل الأساسي ومبدأ العمل

يدخل السائل إلى المضخة عبر فتحة الشفط الطرفية، ويتدفق إلى المروحة الدافعة، ويتم تفريغه شعاعيًا من أعلى الغلاف. تدعم المروحة الدافعة المعلقة هيكل محامل قوي، والذي يفصله عن المحرك وصلة مرنة.

التكوينات النموذجية

·مضخة الشفط الطرفي:هذا هو التصميم الأكثر شيوعًا، وهو متوافق مع معايير مثل ASME B73.1. وهو معروف بموثوقيته وسهولة صيانته.

·المضخة الأفقية متعددة المراحل:على غرار نظيرتها الرأسية، يستخدم هذا التصميم عدة مراوح دافعة على عمود واحد لتحقيق ضغوط عالية، وهو شائع في أنظمة تغذية الغلايات أو التناضح العكسي.

·مضخة طرد مركزي ذات غلاف منقسم:ينقسم الغلاف محوريًا أو شعاعيًا، مما يسمح بالوصول السهل إلى مجموعة التدوير في المضخة دون إزعاج مواسير الأنابيب أو محاذاة المحرك. تُستخدم هذه المضخات في تطبيقات التدفق العالي.

التطبيقات الشائعة

· محطات إمدادات المياه ونقل المياه على نطاق واسع.

· تدوير سوائل العمليات الصناعية.

· مشاريع الري والمياه البلدية.

· أنظمة إخماد الحرائق.

مزايا توفير المساحة في المضخات الرأسية

السبب الأكثر إقناعًا لاختيار المضخة الرأسية هو قدرتها على حل التحديات المتعلقة بالمساحة.

مساحة أصغر على الأرض

من خلال تكديس المحرك فوق المضخة، يقلل التصميم الرأسي بشكل كبير من متطلبات مساحة الأرضية. في غرفة ميكانيكية مزدحمة حيث تهم كل قدم مربعة، يمكن أن يكون هذا التخطيط المضغوط هو الفارق بين تركيب ممكن وإعادة تصميم كاملة. إنه الحل المثالي لمشاريع التحديث حيث يجب أن تتلاءم المعدات الجديدة مع مساحة محدودة موجودة مسبقًا.

التمديدات الأسهل في الأماكن الضيقة

تبسط المضخات المدمجة الرأسية تخطيطات التمديدات. نظرًا لأن حواف السحب والتفريغ الخاصة بها تقع على نفس المحور، فيمكن تركيبها مباشرة في خط الأنابيب. وهذا يلغي الحاجة إلى المرافق وتوجيه الأنابيب المعقد الذي غالبًا ما يكون مطلوبًا لتوصيل مضخة أفقية، مما يوفر المساحة وتكاليف التركيب المرتبطة بالتركيبات الإضافية.

مزايا الصيانة للمضخات الأفقية

بينما توفر المضخات الرأسية مساحة، فإن المضخات الأفقية تفوز عندما يتعلق الأمر بسهولة الصيانة والقابلية للخدمة.

الوصول السهل إلى المكونات الرئيسية

يضع تصميم المضخة الأفقية جميع المكونات الرئيسية في متناول اليد للوصول السهل. يمكن فحص محامل الأعمدة، والأختام الميكانيكية، وأقراص التوصيل، وحتى المروحة الدافعة أو صيانتها أو استبدالها دون الحاجة إلى رفع محرك ثقيل. هذا الوصول المباشر يمثل فائدة كبيرة لفنيي الصيانة.

تكلفة عمالة صيانة أقل

نظرًا لأن المكونات أسهل في الوصول إليها، يتم إصلاحها وصيانتها الدورية بشكل أسرع. وهذا يؤدي مباشرة إلى تقليل وقت التوقف وتقليل تكاليف العمالة. الهيكل مألوف لمعظم الفنيين، مما يقلل من منحنى التعلم واحتمالية حدوث أخطاء أثناء أنشطة الصيانة.

أفضل للتشغيل الثقيل وطويل الأمد

تتميز المضخات الأفقية عادةً بترتيبات أعمدة ومحامل أكثر متانة مصممة للتشغيل المستمر والثقيل. يوفر غلاف المحامل المنفصل دعماً فائقًا ضد الأحمال الشعاعية، مما يساهم في عمر خدمة أطول في التطبيقات المتطلبة وعالية التدفق.

اعتبارات التركيب والمحاذاة

المضخات الرأسية

بينما تبدو المضخة المدمجة بسيطة، إلا أن الدعم والمحاذاة المناسبين أمران بالغا الأهمية. يجب أن يدعم خط الأنابيب وزن المضخة بالكامل دون فرض إجهاد. بالنسبة للمضخات الرأسية الأكبر ذات المحركات المنفصلة، لا تزال محاذاة العمود ضرورية ويمكن أن تكون أكثر صعوبة من الوحدة الأفقية بسبب الاتجاه الرأسي. يجب تصميم الأساس والتحكم في الاهتزاز بعناية لمنع المشكلات التشغيلية.

المضخات الأفقية

المهمة الحاسمة للمضخات الأفقية هي المحاذاة بين مضخة وأعمدة المحرك. وهذا يتطلب تسوية قاعدة دقيقة، ووسادات، ومحاذاة بالليزر لقرص التوصيل المرن. بينما تعد هذه العملية كثيفة العمالة، إلا أنها إجراء مفهوم جيدًا. كما أن إعادة المحاذاة أسهل في التنفيذ بعد التشغيل طويل الأمد أو استبدال المكونات.

مقارنة الموثوقية وعمر الخدمة

هل يؤثر الاتجاه على المدة التي ستستمر فيها المضخة؟ غالبًا ما يعتمد الجواب على جودة التركيب وظروف التشغيل. بالنسبة للمضخات الرأسية، تدعم محامل المحرك الأحمال الهيدروليكية، مما قد يؤدي إلى زيادة التآكل إذا عملت المضخة بعيدًا عن نقطة الكفاءة القصوى (BEP). يمكن أن يتأثر عمر الختم أيضًا بانحراف العمود. تعتبر المضخات الأفقية، بأطر محاملها المستقلة والمتينة، عمومًا أكثر متانة للخدمة الثقيلة والمستمرة. ومع ذلك، فإن موثوقيتها تعتمد كليًا على الحفاظ على محاذاة العمود المناسبة. يعد سوء المحاذاة سببًا رئيسيًا لفشل المحامل والأختام المبكر.

سيناريوهات التطبيق النموذجية: أي واحد يجب أن تختار؟

القرار في النهاية يعتمد على موازنة الأولويات لمشروعك المحدد.

اختر مضخة طرد مركزي عمودية إذا:

· المساحة الأرضية لغرفة الميكانيكا هي القيد الأساسي.

· تحتاج إلى تخطيط أنابيب داخلي لتبسيط التثبيت.

· النظام هو حل معزز مضغوط لمبنى تجاري.

· التطبيق يتضمن سوائل نظيفة نسبياً وساعات تشغيل معتدلة.

اختر مضخة أفقية نابذة إذا:

· سهولة الوصول للصيانة وعمر الخدمة الطويل هما أولويتك القصوى.

· النظام يعمل بشكل مستمر أو يتعامل مع معدلات تدفق عالية.

· تتوفر مساحة أرضية كافية لقاعدة المضخة ومنطقة الخدمة.

· فريق الصيانة ماهر في إجراءات محاذاة المضخات القياسية.

أخطاء شائعة في الاختيار يجب تجنبها

·تجاهل الصيانة:اختيار مضخة رأسية فقط بسبب مساحتها الصغيرة دون النظر إلى مدى صعوبة خدمة المحرك أو السداد في موقعها النهائي.

·التقليل من احتياجات الخدمة:تحديد مضخة رأسية خفيفة الاستخدام لعملية صناعية متطلبة تعمل على مدار الساعة، حيث أن المضخة الأفقية القوية ستوفر موثوقية أفضل على المدى الطويل.

·تجاهل ظروف النظام:عدم مراعاة ظروف التشغيل الفعلية، مثل إجهاد الأنابيب أو خصائص السائل، والتي قد تجعل أحد التوجهين أفضل من الآخر.

الخلاصة

ليس الجدل بين المضخات الطاردة المركزية العمودية والأفقية حول أيهما أفضل عالمياً، بل حول أيهما أفضل لتطبيق محدد.

تتفوق المضخات العمودية في التوفير في المساحة والتركيبات المدمجة.

يُبسط تصميمها المدمج في الخط (Inline) أعمال الأنابيب ويجعلها الحل الأمثل لغرف الميكانيكية المزدحمة وخدمات المباني الحديثة.

تقدم المضخات الأفقية سهولة صيانة لا تضاهى ومتانة تشغيلية فائقة.

تبقى المعيار للتطبيقات الصناعية حيث تكون الموثوقية والقابلية للصيانة في المقام الأول. التوصية النهائية هي النظر إلى ما هو أبعد من سعر الشراء الأولي أو البصمة المكانية. قم باختيارك بناءً على تقييم شامل للقيود في الموقع، وقدرات فريقك على الصيانة، وإجمالي تكلفة دورة حياة المضخة.
