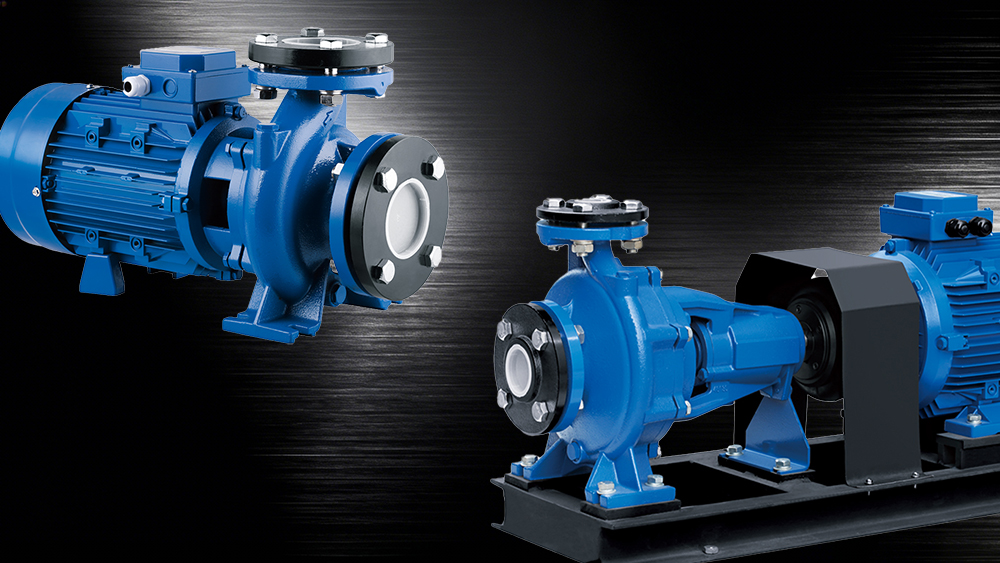

المضخات ذات التوصيل المباشر مقابل المضخات المثبتة على إطار: مقارنة شاملة

اختيار تصميم المضخة الطاردة المركزية المناسب نادرًا ما يكون متعلقًا فقط بالتدفع والارتفاع. بينما قد يبدو الأداء الهيدروليكي متطابقًا على المنحنى، فإن التكوين الميكانيكي هو الذي يحدد موثوقية المضخة وتكلفة صيانتها وعمرها الافتراضي.الاختيار الأساسي غالبًا ما يتلخص في تكوينين رئيسيين:مقترنة مباشرةمقابلمركبة على هيكل. يكمن الاختلاف الجوهري في كيفية توصيل المضخة بمحرك التشغيل. تعتمد المضخة المقترنة مباشرة على عمود واحد - أو امتداد صلب - يربط المحرك بالدافِع (المروحة). على النقيض من ذلك، تستخدم المضخة المركبة على هيكل وصلة مرنة لربط عمودين منفصلين، عادةً ما يكونان مثبتين على لوحة قاعدية مشتركة.تقدم هذه المقالة تحليلاً هندسياً مفصلاً للإيجابيات والسلبيات الميكانيكية لكل تصميم. سنفحص عوامل مثل محاذاة العمود، والتوسع الحراري، والبصمة المكانية لمساعدتك في اختيار التكوين الصحيح لمتغيرات تطبيقك المحدد.

فهم المضخات المقترنة مباشرة

غالبًا ما يُشار إلى المضخة المقترنة مباشرة باسم تصميم [مونوبلوك]، وهي نموذج للكفاءة والضغط المكاني.

الآلية

في التكوين المقترن مباشرة، يتم تركيب دافِع المضخة مباشرة على عمود محرك التشغيل الممتد. لا يوجد عمود مضخة منفصل أو مجموعة محامل. تتحمل محامل المحرك كل الأحمال الشعاعية والمحورية الناتجة عن المضخة. يتم ربط غلاف المضخة (الغلاف الخارجي) مباشرة بواجهة المحرك.

المزايا الرئيسية

لا حاجة للمحاذاة
يمكن القول إن هذه هي الفائدة التشغيلية الأهم. لأن المحرك والمضخة يشتركان في عمود صلب واحد (أو وصلة صارمة متكاملة بإحكام)، فإن سوء المحاذاة مستحيل ميكانيكيًا. هذا يلغي الحاجة إلى المحاذاة بالليزر أثناء التثبيت وفحوصات الصيانة الدورية، مما يوفر ساعات عمل كبيرة.

تصميم مضغوط
غالبًا ما تكون المساحة مرتفعة القيمة في غرف الماكينات أو الحزم المجمعة. للمضخات المقترنة مباشرة بصمة مكانية أصغر بكثير لأنها تفتقر إلى غلاف المحمل وواقي الوصلة. هذا يجعلها الخيار المفضل للتكامل مع الآلات المصنعة الأصلية.

تكاليف تصنيع أقل
أجزاء أقل تعني تكاليف أقل. هذه الوحدات لا تتطلب لوحة قاعدية هيكلية ثقيلة، أو وصلة مرنة، أو غلاف محمل منفصل. تترجم هذه البساطة إلى سعر شراء أولي أقل مقارنة بنظيراتها المركبة على هيكل.

العيوب الرئيسية

خطر فشل السدادة (المانع)
قرب الطرف المبلل من المحرك يمثل نقطة ضعف. إذا فشل السد الميكانيكي بشكل كارثي، يمكن للسائل المضغوط أن يرش مباشرة في محمل المحرك الأمامي أو ملفاته. بينما تساعد حلقات التصريف، فإن خطر تلف المحرك التبعي أعلى هنا منه في التصميمات الأخرى.

حدود حرارية
هذه المضخات بشكل عام ليست مناسبة للسوائل عالية الحرارة. لأن عمود المحرك متصل مباشرةً بالريشة، مما يؤدي إلى انتقال الحرارة بسرعة من السائل إلى محامل المحرك. يمكن أن يؤدي هذا التمدد الحراري ونقح الحرارة إلى تقصير عمر المحرك بشكل كبير.

فهم المضخات ذات التركيب على قاعدة

مضخة التركيب على القاعدة - والمعروفة أيضًا باسم المضخة ذات الاقتران الطويل أو المضخة المركبة على قاعدة - هي الحصان العامل التقليدي للتطبيقات الصناعية الثقيلة.

الآلية

في هذا التصميم، تكون المضخة والمحرك وحدتين مستقلتين منفصلتين مركبتين على لوحة قاعدة مشتركة. للمضخة عمودها الخاص ومجمع المحامل (هيكل القدرة). ينتقل عزم الدوران من المحرك إلى المضخة عبر وصلة مرنة.

المزايا الرئيسية

العزل الحراري
الفصل المادي بين حلزونية (غلاف) المضخة والمحرك يخلق عازلاً حرارياً. تمنع الفجوة الهوائية، إلى جانب الوصلة المرنة، انتقال الحرارة من سائل العمل إلى المحرك. وهذا يجعل تصميمات التركيب على القاعدة مثالية لتطبيقات الزيت الساخن، أو تغذية الغلايات، أو التطبيقات القريبة من الصفر المطلق.

حماية المكونات
إذا تسرب السائل من الحلقة الميكانيكية للإحكام (السِيل)، فإنه يتساقط في حوض التجميع الموجود في لوحة القاعدة بدلاً من التساقط على المحرك. يبقى المحرك محمياً، مما يضمن عدم تحول إصلاح بسيط للسِيل إلى استبدال مكلف للمحرك.مرونة المحرك
لست مقيداً بنوع محرك متخصص محدد. إذا تعطل المحرك، يمكنك استبداله بأي محرك قياسي من نوع NEMA أو IEC بنفس حجم الهيكل. يمكنك غالباً تغيير المحرك دون الحاجة إلى فتح الجزء المبلل من المضخة، بشرط إزالة فاصل الوصلة المرنة.

العيوب الرئيسية

المحاذاة حاسمة
عدم المحاذاة هو سبب رئيسي لفشل المضخة المبكر. لأن المضخة والمحرك منفصلان، يجب أن يتم محاذاتهما بدقة. وهذا يتطلب عمالة ماهرة وأدوات محاذاة بالليزر أثناء التثبيت الأولي وفي كل مرة يتم فيها الصيانة. كما أن التمدد الحراري أثناء التشغيل يمكن أن يعطل المحاذاة إذا لم يتم حسابه بشكل صحيح.

المساحة والتكلفة
هذه الوحدات أثقل وأطول وأكثر تكلفة في التثبيت. فهي تتطلب أساساً متيناً ومثبتاً بالملاط لامتصاص الاهتزازات والحفاظ على المحاذاة، مما يزيد من إجمالي تكلفة الأعمال المدنية للمشروع.

مصفوفة المقارنة (التحليل الفني)

لمساعدتنا على تصور الاختلافات، يمكننا تحليل هذين التكوينين عبر أربعة معايير هندسية حرجة.

1. محاذاة العمود

·مقترن عن قرب:لا يلزم أي محاذاة. يعتمد التصميم على ملاءمات مُشغّلة (تداخلات خشنة) للحفاظ على التمركز.

·مثبت على هيكل:يتطلب محاذاة دقيقة زاوية ومتوازية. من الناحية المثالية، يجب أن يتم ذلك بأدوات ليزر بتحميلات تصل إلى 0.002 بوصة أو أفضل لمنع تآكل المقرنة والمحامل.

2. التعامل مع درجة الحرارة

·مقترن عن قرب:محدود. مقيد عمومًا بالسوائل تحت 250 درجة فهرنهايت (حوالي 120 درجة مئوية). فوق ذلك، يتسبب زحف الحرارة في إتلاف شحم المحرك والعزل.

·مثبت على هيكل:ممتاز. يمكنه تحمل الحرارة الشديدة أو البرودة. مع بيوت محامل مبردة وعلم فلزات مناسب، يمكن لهذه المضخات التعامل مع سوائل تتجاوز 600 درجة فهرنهايت (315 درجة مئوية).

3. الاهتزاز والاستقرار

·مقترن عن قرب:يتم دعم الحمل المتدلي بالكامل بواسطة المحرك. بينما تكون مستقرة في الأحجام الأصغر، فهي أقل تسامحًا مع إجهاد الأنابيب.

·مثبت على هيكل:استقرار متفوق. عند تثبيتها بشكل صحيح، تمتص اللوحة القاعدة الاهتزاز وتتحمل أحمال أنابيب أعلى. تم تصميم بيت المحامل المنفصل خصيصًا لتحمل الأحمال الهيدروليكية التي قد تُعَبِّئ عمود محرك قياسي.

4. تعقيد الصيانة

·المقترن عن قرب:تشغيل [جاهز للاستخدام]، ولكن إصلاحه صعب. إذا تآكل سطح العمود في منطقة الختم، فغالبًا ما يحتاج دوار المحرك بالكامل أو العمود إلى الاستبدال أو التشغيل الآلي.

·المثبت على الإطار:نمطي. إذا تآكل عمود المضخة، يمكنك استبدال عمود المضخة فقط، وليس المحرك. ومع ذلك، يتطلب ذلك مهارات أعلى في المحاذاة وتسوية لوحة القاعدة.

متى تستخدم أيًا منهما؟ (دليل الاختيار)

يجب على المهندسين الموازنة بين المقايضات بناءً على متطلبات النظام المحددة. استخدم هذا الدليل لتحديد الأنسب لمنشأتك.

اختر المقترن عن قرب عندما:

·المساحة محدودة:أنت تصمم منصة مضغوطة أو تقوم بتحديث غرفة ميكانيكية ضيقة.

·الميزانية محدودة:يتطلب المشروع نفقات رأسمالية أقل وتكاليف تركيب أقل.

·الظروف المعتدلة:يتضمن التطبيق مياه نظيفة، جلايكول، أو مواد كيميائية معتدلة في درجات حرارة متوسطة (أقل من 200°ف).

·قيود الصيانة:فريق الصيانة في الموقع لا يمتلك أدوات محاذاة بالليزر أو التدريب عليها

اختر المضخة ذات الإطار المثبت عندما:

·درجات الحرارة القصوى:تقوم بضخ سوائل عالية الحرارة (أكثر من ٢٥٠ درجة فهرنهايت / ١٢٠ درجة مئوية) حيث يكون التمدد الحراري عاملاً رئيسياً.

·الواجب الحرج:التطبيق في مجال النفط والغاز أو المعالجة الكيميائية المستمرة حيث تكون موثوقية المضخة أمراً بالغ الأهمية ولا يمكن قبول التوقف غير المخطط له.

·القدرة الحصانية العالية:يتطلب التطبيق محركات كبيرة (أعلى من ٥٠-١٠٠ حصان) حيث قد لا تكون المحركات القياسية ذات الوجه C والمقرنة عن قرب متاحة بسهولة أو فعالة من حيث التكلفة.

·إجهاد الأنابيب الثقيل:تتوقع أحمالاً كبيرة على الفوهات تتطلب صلبة وحدة مثبتة على قاعدة.

الخلاصة

في نقاش المضخات المقرونة عن قرب مقابل المضخات ذات الإطار المثبت، لا يوجد خيار واحد [أفضل] — بل فقط المضخة الصحيحة للعملية المحددة. إنالمضخة المقرونة عن قربهي بطل الاكتناز والبساطة، وتقدم حلاً موثوقاً لتطبيقات المياه القياسية والمواد الكيميائية الخفيفة حيث تكون مساحة الأرضية شحيحة. أماالمضخة ذات الإطار المثبتيبقى بطل المتانة والظروف القاسية، حيث يوفر المتانة المطلوبة للعمليات الصناعية الثقيلة والتطرف الحراري.
