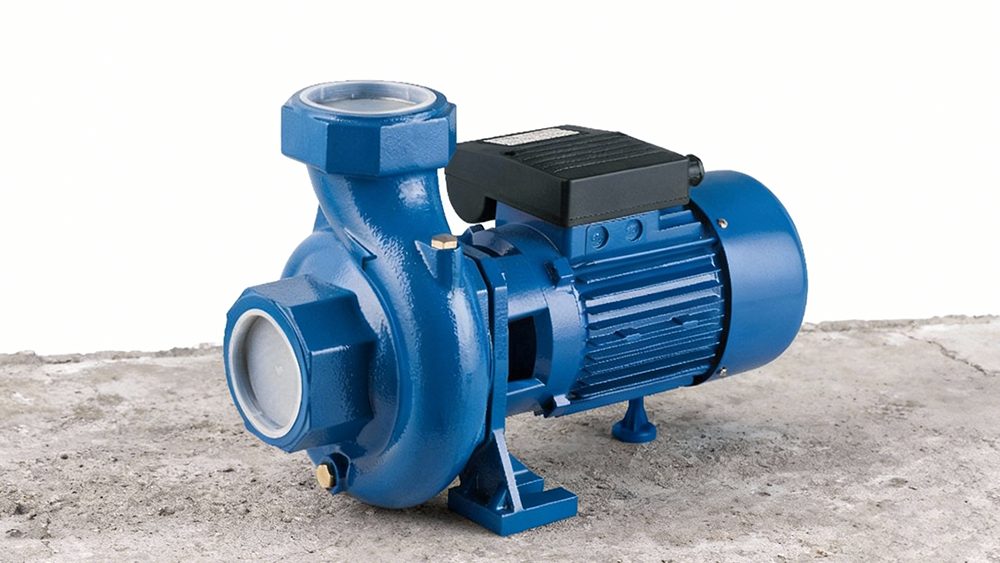

موثوقية المضخات تبدأ من هنا: الدليل الشامل للأساسات والتركيب

مقدمة: أساس الموثوقية

أنت وفريقك على الأرجح تقضون أسابيع، إن لم يكن أشهرًا، في عملية الشراء. تقومون بتحليل معدلات التدفق بعناية، وتحسبون إجمالي الارتفاع الديناميكي، وتقارنون منحنيات كفاءة المحرك لاختيار المضخة المثالية لتطبيقكم. بعد كل هذا العمل، تصل الأصول إلى الموقع، جاهزة لتكون قلب عملية جديدة. ولكن في خضم الاندفاع لتشغيلها، غالبًا ما يتم تجاهل تفصيل حاسم واحد: لوح الخرسانة الذي تجلس عليه.الحقيقة هي أن حتى أكثر المضخات تقدمًا وجودة ستفشل قبل أوانها إذا تم تركيبها على قاعدة معيبة أو غير مستوية. الأساس ليس مجرد منصة؛ بل هو المكون الأكثر أهمية لضمان صحة المضخة وأدائها على المدى الطويل.الأساس غير المستوي هو أكثر بكثير من مجرد مشكلة تجميلية بسيطة. إنه خطر ميكانيكي خطير يسبب إدخال الإجهاد والتشويه وعدم المحاذاة في النظام. تؤدي هذه العوامل إلى تأثير الدومينو الذي يؤدي مباشرة إلى الاهتزاز والتآكل المبكر وفشل المعدات الكارثي.

ماذا يحدث عندما يكون الأساس غير مستوٍ؟ (ظاهرة القدم اللينة)

المشكلة الأكثر شيوعًا مع الأساس غير المستوي هي حالة تعرف باسم [القدم اللينة.] تخيل طاولة بأربعة أرجل حيث تكون إحدى الأرجل أقصر قليلاً من الأخرى. تهتز الطاولة. عندما تضع شيئًا ثقيلًا عليها، يلتوي سطح الطاولة وينحني حتى تلمس الأرجل الأربعة الأرض. تتصرف مضختك بنفس الطريقة تمامًا.عندما يتم وضع قاعدة المضخة على سطح غير مستوٍ، فإن واحدة أو أكثر من أقدام التثبيت لن تلامس القاعدة بشكل صلب. بينما يقوم فريق الصيانة بشد مسامير التثبيت، فإنهم يسحبون فعليًا تلك الزاوية [المرتفعة] لأسفل، مجبرين إياها على الالتقاء بالأساس. هذا الفعل يشوه ويلوي غلاف المضخة بالكامل.هذا الإجهاد الميكانيكي هو خطر خفي. حتى قبل تشغيل المحرك، يكون غلاف المضخة مشوهًا، ومكوناته الداخلية خارج المحاذاة، والاحتكاك الضار موجود بالفعل داخل النظام.

المخاطر الرئيسية #1: عدم محاذاة العمود وفشل المحمل

تبدأ سلسلة ردود الفعل من حالة القدم اللينة على الفور. يسبب غلاف المضخة المشوه مباشرة عدم محاذاة بين عمود المضخة وعمود المحرك. حتى جزء من الألف من البوصة من التشويه في القاعدة يمكن أن يترجم إلى عدم محاذاة زاوي أو متوازي كبير عند وصلة التوصيل.يضع هذا عدم المحاذاة حملاً شعاعيًا هائلاً على محامل المضخة والختم الميكانيكي - المكونات المصممة لتسهيل الدوران السلس. هذه الأجزاء هي الحلقة الأضعف في السلسلة. فهي غير مصممة لتحمل قوى التحميل الجانبي المستمرة التي يخلقها عدم المحاذاة.النتيجة حتمية: فشل مبكر للمحمل. وهذا باستمرار يصنف كواحد من أهم أسباب توقف المضخة عن العمل. غالبًا ما يخطئ المشغلون في اعتباره عيبًا في التصنيع أو دفعة سيئة من المحامل. في الواقع، السبب الجذري هو دائمًا تقريبًا خطأ في التثبيت بدأ بأساس غير مستوٍ.

المخاطر الرئيسية #2: الاهتزاز والرنين

المضخة المثبتة على أساس صلب ومستوٍ يمكنها بفعالية تخميد الاهتزازات الطبيعية الناتجة أثناء التشغيل. تمتص كتلة القاعدة هذه الطاقة وتبددها. ومع ذلك، فإن القاعدة غير المستقرة الناتجة عن القدم اللينة تعمل كمضخم. الفجوة الصغيرة تحت [الرجل القصيرة] تسمح للمضخة بالاهتزاز بشكل مفرط.هذا الاهتزاز لا يبقى محصورًا داخل المضخة. إنه ينتقل عبر المعدن إلى خطوط الشفط والتفريغ المتصلة. هذا يمكن أن يؤدي إلى:·إجهاد الأنابيب:الاهتزاز المستمر يسبب إجهاد المعدن، مما يؤدي إلى تشكل شقوق في اللحامات أو خطوط الأنابيب مع مرور الوقت.·تسربات الشفة:يمكن أن يسبب الاهتزاز في فك مسامير الشفة أو إضعاف الجوانات، مما يؤدي إلى تسرب سوائل العملية.·التلوث الضوضائي:المضخات غير المحاذية والمهتزة تعمل بصوت أعلى بكثير، مما يساهم في بيئة عمل غير آمنة وغير مريحة.

التأثير المالي: لماذا [الجيد بما يكفي] مكلف للغاية

قد يبدو التوفير في تجهيز الأساس وكأنه وسيلة لتوفير الوقت والمال أثناء التثبيت، ولكنه قرار مالي كارثي. يوضح مبدأ التكلفة الإجمالية للملكية (TCO) بوضوح أن الأساس [الجيد بما يكفي] مكلف للغاية.قارن التكلفة الصغيرة لمرة واحدة للتثبيت الصحيح باستخدام القشور والملاط لقاعدة المضخة مع التكاليف المتكررة الضخمة للفشل:

·التوقف عن العمل:توقف الإنتاج غير المخطط له يكلف آلاف الدولارات في الساعة.

· قطع الغيار:يتزايد سعر المحامل والأختام الميكانيكية وأجهزة الاقتران الجديدة بسرعة.

·تكاليف العمالة:سحب وإصلاح نفس المضخة بشكل متكرر يستنزف ميزانية الصيانة الخاصة بك. علاوة على ذلك، فإن المضخة غير المحاذية تكون غير فعالة. يؤدي الاحتكاك الداخلي والإجهاد إلى دفع المحرك لسحب المزيد من الطاقة (الأمبير) لتحقيق التدفق والارتفاع المطلوبين، مما يؤدي إلى فواتير طاقة أعلى. أخيرًا، من المهم جدًا تذكر أن الشركات المصنعة ستلغي ضمان المعدات إذا كشف تحقيق العطل أن السبب هو التثبيت غير السليم أو مشاكل الأساس.

أفضل الممارسات لفريق المشتريات والتركيب

لضمان الموثوقية، يجب على فرق المشتريات والهندسة التعامل مع الأساس كجزء من نظام المضخة. يجب أن يلتزم مقاول التركيب الخاص بك بمعيار واضح للجودة. إليك قائمة مراجعة أساسية لتركيب مضخة موثوق:

·تأكد من وجود قاعدة صلبة:يجب أن يكون أساس الخرسانة مسطحًا ومستويًا وضخمًا بدرجة كافية لامتصاص الاهتزاز. قاعدة جيدة هي أن تكون كتلة الخرسانة ثلاثة إلى خمسة أضعاف الوزن الإجمالي لتجميع المضخة والمحرك.

·استخدم وسادات مناسبة:لا تستخدم أبدًا مواد بدائية مثل خردة المعادن أو الحلقات المعدنية أو الخشب. أصر على استخدام وسادات فولاذية غير قابلة للصدأ عالية الجودة مقطوعة مسبقًا لتصحيح أي حالات قدم غير مستقرة.

·إجراء محاذاة بالليزر:بعد تثبيت المضخة ولكن قبل توصيل الأنابيب، يجب إجراء فحص محاذاة بالليزر للتأكد من محاذاة أعمدة المحرك والمضخة بشكل مثالي.

·استخدم مونة لا تنكمش:بعد محاذاة وتأمين المضخة، يجب ملء المساحة تحت اللوحة القاعدة تمامًا بمونة عالية القوة لا تنكمش. هذا يخلق هيكلًا موحدًا وصلبًا ويمنع أي حركة مستقبلية.

الخلاصة: حماية أصولك

المضخة هي آلة دقيقة، وليست مجرد قطعة معدنية تنقل السوائل. وتعتمد موثوقيتها بالكامل على الحفاظ على التفاوتات الداخلية الضيقة التي صممها المصنع. والأساس المتين والمستوي والأفقي هو الطريقة الوحيدة لحماية تلك الدقة. بالتركيز على التثبيت السليم من اليوم الأول، تحول مسؤولية كبيرة إلى مصدر موثوقية تشغيلية راسخة.
