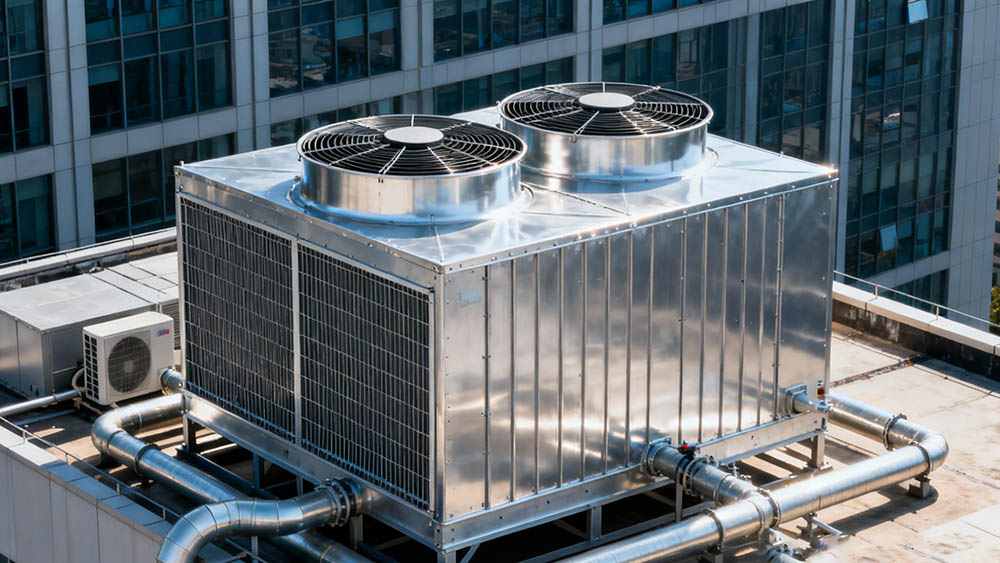

كيفية تحديد حجم المضخات المناسبة لأبراج التبريد في المباني التجارية

تخيل أنك تدخل غرفة ميكانيكية حيث المضخات تصرخ وتهتز وتحرق ميزانية الطاقة أسرع مما يمكنك التوقيع على فاتورة المرافق. هذا غالبًا هو صوت سوء اختيار المقاس.

لمهندسي المباني التجارية ومقاولي التدفئة والتهوية والتكييف، فإن اختيار مقاس مضخة برج التبريد ليس مجرد مسألة حسابية — بل هو عملية موازنة بين الموثوقية والكفاءة وتكاليف التشغيل. فالمضخة صغيرة المقاس تؤدي إلى رفض حراري ضعيف ومستأجرين غير مرتاحين. أما المضخة كبيرة المقاس، فتستهلك الكهرباء عبثًا وتتسبب في تآكل مبكر للنظام بسبب الخنق المفرط.

الحصول على المقاس الصحيح من المرة الأولى أمر بالغ الأهمية للمشترين من الشركات إلى الشركات (B2B) الذين يسعون إلى تقليل تكاليف دورة الحياة. يقدم هذا الدليل عملية اختيار مقاس مضخة برج التبريد المعقدة في خطوات واضحة وقابلة للتنفيذ.

دور مضخة برج التبريد

قبل الخوض في الأرقام، من الضروري فهم ما تفعله المضخة بالضبط داخل نظام التدفئة والتهوية والتكييف. في نظام المبرد المائي، تعمل مضخة مياه المكثف كقلب حلقة رفض الحرارة.

فهي تدور الماء الدافئ من مكثف المبرد إلى برج التبريد، حيث يتم رفض الحرارة إلى الغلاف الجوي. ثم تعيد الماء المبرد إلى المبرد.

للقيام بذلك بفعالية، يجب أن توفر المضخة شيئين محددين:

1. معدل التدفق:الحجم الصحيح من الماء لطرد الحرارة.

2. ضغط الرأس (الارتفاع):قوة كافية لدفع ذلك الماء عبر الأنابيب والصمامات وحزمة المبرد وصعودًا إلى فتحات برج التبريد.

الخطوة 1: حساب معدل التدفق المطلوب

الخطوة الأولى في اختيار المقاس هي تحديد كمية الماء التي تحتاج إلى التحرك عبر النظام. هذا مرتبط مباشرة بحمل التبريد للمبنى.

القاعدة الأساسية التقريبية

لمعظم تطبيقات التدفئة والتهوية والتكييف التجارية، القاعدة القياسية في الصناعة بسيطة:

3 جالون في الدقيقة (GPM) لكل طن تبريد (RT)

بينما قد تختلف تصاميم المبردات المحددة قليلاً (تتراوح من 2.8 إلى 3.2 جالون في الدقيقة/طن)، فإن استخدام 3 جالون في الدقيقة يوفر خطًا أساسيًا موثوقًا للقياس الأولي.

مثال حسابي عملي

لنفترض أنك تختار مقاس مضخة لمبنى مكتبي تجاري بهمبرد بقدرة 500 طن.

• الصيغة:حمل التبريد (طن تبريد) × 3 جالون في الدقيقة

• الحساب:500 × 3 =1,500 جالون في الدقيقة

يمثل هذا الرقم معدل التدفق التصميمي الذي يجب أن يوفره مضخك لضمان قدرة المبرد على طرد الحرارة بكفاءة عند الحمل الكامل.

الخطوة 2: تحديد إجمالي الرأس الديناميكي (TDH)

التدفق هو نصف المعادلة فقط. أنت بحاجة أيضًا لمعرفة مقدار المقاومة التي يجب على المضخة التغلب عليها. تسمى هذه المقاومة إجمالي الرأس الديناميكي (TDH).

يحدث معظم الأخطاء في حساب إجمالي الرأس الديناميكي بدقة. وهو مجموع ثلاثة مكونات رئيسية:

1. الرأس الساكن

هذه هي المسافة الرأسية التي يجب على المضخة رفع الماء عبرها. قس من مستوى الماء في حوض برج التبريد إلى أعلى نقطة في خط التفريغ (عادةً فتحات الرش في أعلى البرج).

• ملاحظة:في نظام الحلقة المفتوحة مثل برج التبريد، تساعد الجاذبية في جانب الإرجاع، لكن المضخة لا تزال مضطرة لرفع الماء إلى قمة البرج.

2. فقد الاحتكاك

عندما يتحرك الماء عبر الأنابيب، يواجه مقاومة. يجب عليك حساب خسائر الاحتكاك لكل من:

• أطوال الأنابيب المستقيمة (التغذية والإرجاع)

• الوصلات (المرنات، التوصيلات الثلاثية)

• الصمامات (صمامات العزل، صمامات الفحص، وصمامات الموازنة)

3. انخفاض ضغط المعدات

كل قطعة من المعدات تفرض هبوطًا في الضغط. استشر أوراق البيانات الخاصة بالشركة المصنعة من أجل:

• حزمة مكثف المبرد:غالبًا 15-25 قدمًا من الارتفاع.

• المرشحات:ضع في الاعتبار كل من الظروف النظيفة والمتسخة.

• فوهات برج التبريد:الضغط المطلوب لرش الماء بشكل فعال.

القيم التجارية النموذجية:
بينما كل مبنى فريد من نوعه، فإن قيم TDH النموذجية غالبًا ما تقع ضمن هذه النطاقات:

• الأبنية المنخفضة الارتفاع:60-80 قدمًا (حوالي 18-24 مترًا)

• الأبنية متوسطة الارتفاع:80-120 قدمًا (حوالي 24-36 مترًا)

• الأبنية العالية الارتفاع:120+ قدمًا (اعتمادًا على موقع غرفة الميكانيكية)

الخطوة 3: اختر نوع المضخة المناسب

بمجرد الحصول على معدل التدفق (جالون في الدقيقة) والارتفاع (قدم)، يمكنك اختيار المضخة الفعلية. لأبراج التبريد التجارية، ثلاثة أنواع تهيمن على السوق.

مضخات الشفط الجانبي الأفقية

هذه هي عمالقة الصناعة. فهي فعالة من حيث التكلفة، وسهلة الصيانة، وتغطي نطاقًا واسعًا من معدلات التدفق. وهي تتطلب عمومًا وسادة خرسانية للأعمال التحضيرية ومحاذاة دقيقة.

المضخات الطاردة المركزية المضمنة في الخط

ممتازة للتحديثات أو غرف الميكانيكية الضيقة. يتم تركيبها مباشرة في خطوط الأنابيب، مما يوفر مساحة أرضية. ومع ذلك، قد يكون الصيانة أكثر صعوبة للمحركات الأكبر حجماً حيث يجب رفع المحرك عن الغلاف.

مضخات التوربينات العمودية

تُستخدم عندما تسحب المضخة مباشرة من حوض أو خزان تحت مستوى الأرض. هذه أقل شيوعاً لأبراج التبريد القياسية على الأسطح ولكنها ضرورية للتخطيطات المعمارية المحددة.

نصيحة الاختيار:اختر مضخة تقع نقطة التصميم الخاصة بك بين85٪ و 105٪ من نقطة أفضل كفاءة (BEP). هذا يضمن تشغيلاً سلساً وفواتير طاقة أقل.

الخطوة 4: التحقق من صافي الضغط الإيجابي في مدخل المضخة (NPSH)

هذه الخطوة حاسمة لمنعالتكهف—ظاهرة تتشكل فيها فقاعات وتنهار داخل المضخة، مسببة أضراراً يبدو صوتها كحصى تهتز داخل الغلاف.

يجب مقارنة قيمتين:

1. NPSHr (المطلوب):الحد الأدنى للضغط الذي تحتاجه المضخة عند مدخلها للعمل. يتم توفير هذا من قبل الشركة المصنعة.

2. NPSHa (المتاح):الضغط الفعلي المتاح عند مدخل المضخة بناءً على تصميم نظامك.

القاعدة الذهبية:

يجب أن يكون NPSHa أكبر من NPSHr (بالإضافة إلى هامش أمان 3–5 أقدام).

أنظمة أبراج التبريد المفتوحة عرضة لضغط السحب المنخفض لأنها غالباً ما تكون موجودة على نفس مستوى المضخات. لتحسين NPSHa، قم برفع برج التبريد، أو خفض المضخة، أو زيادة حجم أنبوب السحب لتقليل الاحتكاك.

الخطوة 5: حساب قوة المحرك

أخيرًا، تحتاج إلى تحديد حجم المحرك الذي يشغل المضخة.

صيغة مبسطة:

قوة الفرامل الحصانية (BHP) = (الجالون في الدقيقة × إجمالي الرأس الديناميكي (قدم) × الثقل النوعي) / (3960 × كفاءة المضخة)

بما أن مياه أبراج التبريد قريبة من الكثافة القياسية، فإن الثقل النوعي يكون عادةً 1.0.

نصيحة عملية:لا تحجم المحرك بالضبط وفقًا لقوة الفرامل الحصانية (BHP). دائمًا أضف عامل أمان (عامل عدم التحميل الزائد). إذا أظهر الحساب 18 BHP، لا تختر محرك 20 حصان إذا كان الأمر على الحدود. انتقل إلى 25 حصان لمنع انقطاع التشغيل أثناء بدء تشغيل النظام أو التقلبات.

الخطوة 6: التكرار واستراتيجية التحكم

بالنسبة للمباني التجارية، لا يُمكن تحمّل توقّف العمل. يشمل التصميم القوي التكرار.

استراتيجية N+1

دائمًا حدد مضخة احتياطية. في نظام يتطلب مضخة واحدة، قم بتركيب اثنتين (عاملة/احتياطية). في نظام أكبر يتطلب مضختين، قم بتركيب ثلاث. هذا يسمح بتناوب الصيانة ويضمن استمرار التبريد في حالة فشل إحدى المضخات.

دمج محركات التردد المتغير (VFDs)

مضخات السرعة الثابتة أصبحت من الماضي. تركيب محركات التردد المتغير (VFDs) يسمح لك بـ:

• بدء تشغيل المحركات بسلاسة (مما يقلل الإجهاد الميكانيكي).

• موازنة التدفق بدقة دون صمامات خنق.

• توفير كميات هائلة من الطاقة أثناء ظروف الحمل الجزئي.

أخطاء شائعة في تحديد حجم المضخات يجب تجنبها

حتى المهندسين ذوي الخبرة يمكن أن يخطئوا. تجنب هذه الأخطاء المكلفة:

• التكبير المفرط 【على سبيل الاحتياط】:إضافة 20٪ أمان للتدفق و 20٪ للرأس يؤدي إلى مضخة كبيرة الحجم بشكل هائل. هذا يجبر المضخة على العمل بعيدًا إلى يسار منحنى أدائها، مما يسبب الاهتزاز وانحراف العمود.

• تجاهل الارتفاع:نسيان أن نظام برج التبريد المفتوح يتطلب رفع الماء إلى قمة سطح فوهات البرج، وليس فقط تدويره.

• إهمال المرشحات المتسخة:المرشحات تنسد. إذا قمت بحساب السعة على أساس نظام نظيف تمامًا، فقد يواجه المضخ صعوبة بعد بضعة أسابيع من التشغيل.

الخلاصة

تحديد سعة مضخات أبراج التبريد يتطلب منهجية منهجية تتجاوز مجرد معدلات التدفق البسيطة. من خلال حساب إجمالي الرأس الديناميكي (TDH) بدقة، والتحقق من صافي ارتفاع الشفط الإيجابي (NPSH)، واختيار محركات كفؤة مزودة بمغيرات سرعة (VFDs)، فإنك تضمن نظامًا يعمل بهدوء، وموثوقية، وفعالية من حيث التكلفة.

لمشتري الأعمال (B2B) والمقاولين، الهدف هو القيمة طويلة الأجل. المضخ ذو السعة المناسبة يحمي مبرد المياه وبرج التبريد الباهظ الثمن، مما يضمن عمل منشأة التكييف والتهوية والتجهيزات الصحية بأداء ذروي لسنوات قادمة.

هل تقوم بتقييم المضخات لمشروعك التجاري القادم؟ راجع حسابات فقد الاحتكاك مرة أخرى وأصر دائمًا على مراجعة منحنى أداء المضخ قبل الطلب.
