عندما يفشل مضخة الشفط الطرفي، غالبًا ما يشير فرق الصيانة إلى محامل بالية أو سداد ميكانيكي يتسرب. بينما تكون هذه المكونات هي المتهمة المتكررة، فإن السبب الجذري غالبًا ما يُعزى إلى جزء صغير لكن أساسي: وصلة المضخة. يمكن لوصلات غير مناسبة أو غير محاذاة أن تنقل قوى مدمرة بصمت عبر تجميع المضخة بأكمله.
للمهندسين ومتخصصي الصيانة، فهم الوصلة هو مفتاح إطالة عمر الخدمة وتحسين موثوقية النظام. الوصلة المختارة والمحاذاة بشكل صحيح تضمن نقل سلس للطاقة من المحرك إلى المضخة، وتحمي الأجزاء الدوارة الحساسة، وحتى تقلل من استهلاك الطاقة.
يقدم هذا الدليل شرحًا عمليًا لوظيفة وصلات مضخات الشفط الطرفي، والأنواع المختلفة المتاحة، وتقنيات المحاذاة الصحيحة، وكيفية استكشاف المشاكل الشائعة وإصلاحها.

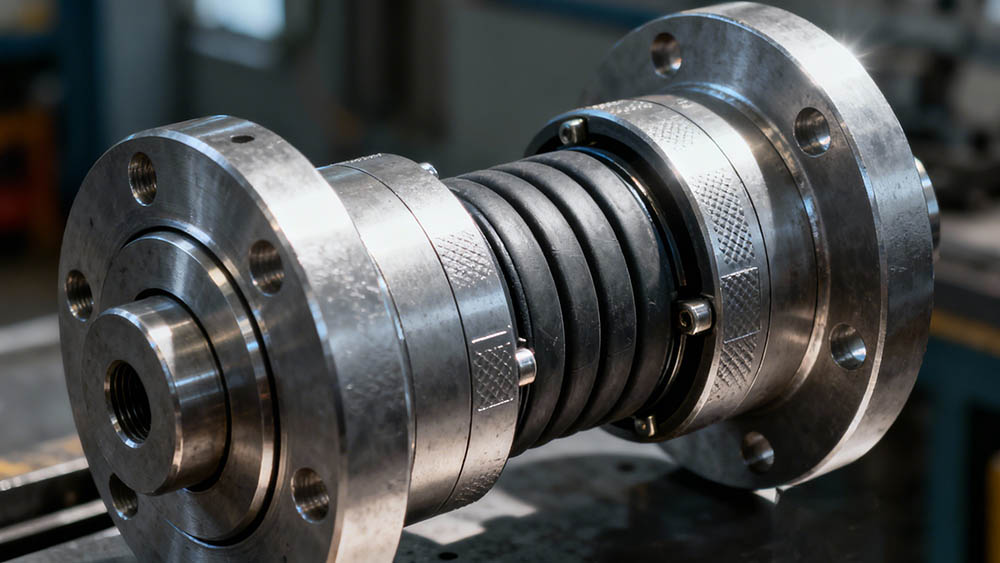

الوصلة هي جهاز ميكانيكي يصل عمود المحرك بعمود المضخة. وظيفتها الأساسية هي نقل عزم الدوران، لكن دورها الثانوي لا يقل أهمية: استيعاب سوء المحاذاة الطفيف والحتمي بين العمودين.
في إعداد مضخة الشفط الطرفي النموذجي، يتم تركيب المضخة والمحرك على لوحة قاعدة مشتركة. بينما تبدو كوحدة واحدة صلبة، إلا أنها تتعرض لإجهادات تشغيلية متنوعة، بما في ذلك:
الاهتزاز أثناء التشغيل
التوسع الحراري مع تسخين المكونات
تحولات طفيفة أو هبوط في الأساس
إجهاد الأنابيب الذي يسحب على غلاف المضخة
تعمل الوصلة كحلقة مرنة، تمتص هذه الإجهادات وتحمي المكونات الحرجة مثل المحامل والسدادات الميكانيكية من الفشل المبكر.
على عكس المضخات ذات الاقتران المباشر حيث يتم تركيب المروحة مباشرة على عمود المحرك، تعتمد مضخات الشفط الطرفي على المحاذاة في الموقع. هذه المحاذاة ليست مثالية أو دائمة أبدًا. بدون وصلة مناسبة لسد الفجوة، حتى أدنى سوء محاذاة يمكن أن يخلق شلالًا من المشاكل.
اهتزاز مفرط:تضطر سوء المحاذاة الأعمدة إلى "القتال" ضد بعضها البعض، مما يخلق اهتزازًا يمكن أن يتلف النظام بأكمله.
فشل مبكر للمحامل:تم تصميم المحامل لتحمل الأحمال الشعاعية والمحورية، لكن الإجهاد الدوري الناتج عن سوء المحاذاة يتسبب في ارتفاع حرارتها وفشلها بسرعة.
تسرب السدادات الميكانيكية:يمنع العمود المتذبذب وجوه السداد الميكانيكي من البقاء في تلامس مثالي، مما يؤدي إلى تسرب مستمر.
زيادة استخدام الطاقة:يؤدي الاحتكاك والاهتزاز الناتجان عن سوء المحاذاة إلى إجبار المحرك على العمل بجهد أكبر، مما يهدر الطاقة.
يقوم وصلة محرك (قرص توصيل) مُختارة بعناية بتخفيف هذه القوى، مما يؤدي إلى تشغيل أكثر سلاسة وموثوقية وكفاءة.
تنقسم أقراص التوصيل إلى فئتين رئيسيتين: المرنة والصلبة. بالنسبة لمضخات الشفط الطرفي، هناك نوع واحد مفضل بوضوح.
تعتبر أقراص التوصيل المرنة الخيار الأمثل لجميع تطبيقات مضخات الشفط الطرفي تقريبًا لأنها مصممة لتحمّل كميات صغيرة من سوء المحاذاة وتخفيف الاهتزاز.
هذا هو أحد أكثر الأنواع شيوعًا. يستخدم عنصرًا مرنًا على شكل نجمة، يُطلق عليه غالبًا اسم "العنكبوت"، محصورًا بين محورين معدنيين.
المزايا:ممتاز في امتصاص أحمال الصدمات والاهتزازات. وهي سهلة التركيب، ولا تتطلب تزييتًا، وذات تكلفة معقولة نسبيًا.
الاستخدامات النموذجية:مضخات التدفئة والتهوية وتكييف الهواء، وتزويد المياه العام، والتطبيقات الصناعية الخفيفة.
يستخدم هذا التصميم جلبات مطاطية أو بولي يوريثين مثبتة على دبابيس في أحد المحاور، والتي تتعشق مع ثقوب في المحور الآخر.
المزايا:يوفر عزلًا جيدًا للاهتزاز ويمكنه تحمل عزم دوران معتدل. إنه تصميم بسيط وقوي.
الاستخدامات النموذجية:المضخات المائية الصناعية وأنظمة التبريد.
يتميز هذا القرص المتين بزنبرك شبكي فولاذي ينسج خلال أخاديد في المحاور.
المزايا:يتحمل عزم دوران عالي ويمكنه استيعاب محاذاة غير متطابقة أكثر من الأنواع الأخرى. يوفر تصميم النابض مرونة فائقة في الالتواء.
الاستخدامات النموذجية:مضخات صناعية وعملياتية متطلبة.
الوصلات الصلبة، مثل أنواع الأكمام أو الشفاه، تُنشئ اتصالاً مباشراً وصلباً بين الأعمدة. وهي لاتسمحبأي محاذاة غير متطابقة.
المزايا:سعة عالية لنقل عزم الدوران.
متى تُستخدم:هي مناسبة فقط عندما يمكن الحفاظ على محاذاة العمود بدقة قصوى، كما في الأنظمة القصيرة والصلبة للغاية دون تمدد حراري.
بالنسبة للغالبية العظمى من تركيب مضخات الشفط الطرفي، لا يُنصحبالوصلات الصلبة. ظروف التشغيل الواقعية للأنظمة التجارية والصناعية تتطلب المرونة التي توفرها الوصلة المرنة.
المحاذاة الصحيحة ضرورية لصحة الوصلة والمضخة. معظم مشاكل المحاذاة هي مزيج من ثلاثة أنواع من عدم التطابق:
عدم التطابق الزاوي:تلتقي الأعمدة بزاوية بدلاً من أن تكون متوازية تماماً.
عدم التطابق المتوازي (الإزاحة):المحاور متوازية ولكن خطوط مركزها منزاحة.
عدم المحاذاة المحورية:الفجوة بين نهايات العمود كبيرة جدًا أو صغيرة جدًا، وغالبًا ما تكون بسبب التمدد الحراري.
إذا أظهر نظام المضخة لديك أيًا من هذه الأعراض، فمن المرجح أن يكون السبب هو سوء محاذاة الوصلة:
اهتزاز مفرط، خاصة بالقرب من محامل المضخة أو المحرك.
ضوضاء غير طبيعية، مثل الطنين أو الأنين.
درجات حرارة عالية للمحامل (ساخنة عند اللمس).
تسرب متكرر للحشيات الميكانيكية.
مسامير وصلات مرتخية أو عناصر مطاطية تالفة.
استهلاك طاقة أعلى من المتوقع.
يجب التعامل مع المحاذاة كعملية دقيقة، وليس كتقريب خشن.
خلال التثبيت الأولي، يمكنك استخدام مسطرة مستقيمة عبر الجزء العلوي وجوانب مراكز الوصلة ومقياس الفجوات للتحقق من الفجوة. هذه الطريقة مناسبة فقط لوضع المضخة والمحرك في المكان قبل بدء المحاذاة الدقيقة.
لتشغيل موثوق، إحدى الطرق التالية ضرورية.
تستخدم هذه الطريقة التقليدية مؤشرات القرص لقياس عدم المحاذاة الزاوي والإزاحي بدقة عالية. تتطلب فنيًا ماهرًا ولكنها تعطي نتائج موثوقة.
هذا هو المعيار الحديث للمضخات الحرجة. أنظمة الليزر سريعة للغاية ودقيقة للغاية وتوفر قراءات رقمية توجه الفني خلال التصحيحات. إنها مثالية لضمان أفضل محاذاة ممكنة لوصلة مضخة الشفط الطرفي.
نصيحة احترافية:دائماً قم بإجراء فحص المحاذاة النهائيبعدتوصيل جميع الأنابيب وتثبيتها. يمكن أن يؤدي إجهاد الأنابيب بسهولة إلى سحب مضخة محاذاة تماماً خارج المحاذاة.
المضخة غير المحاذاة هي مضخة غير فعالة. يؤدي الاحتكاك والاهتزاز الإضافيان إلى حاجة المحرك لسحب تيار أكبر لتحقيق التدفق والضغط المطلوبين. تؤدي هذه المقاومة الداخلية إلى:
فقدان طاقة أعلى في المحامل.
زيادة في سحب تيار المحرك.
انخفاض الكفاءة الهيدروليكية الإجمالية.
حتى خطأ محاذاة صغير يمكن أن يتسبب في زيادة ملحوظة في هدر الطاقة. في الأنظمة التي تعمل باستمرار، مثل مضخات تدوير مياه التبريد، يتراكم هذا الطاقة المهدرة لتصبح تكاليف تشغيلية كبيرة مع مرور الوقت.
يمكن أن تساعد الصيانة الوقائية في اكتشاف مشاكل الاقتران قبل أن تسبب فشلاً كارثياً.
التفتيش البصري:افحص الاقتران بانتظام بحثاً عن علامات التآكل، خاصة على العناصر المرنة (الإيلاستومر)، والتي يمكن أن تتشقق أو تتشوه مع مرور الوقت.
فحص أدوات التثبيت:تأكد من أن براغي التثبيت والصواميل محكمة.
مراقبة المؤشرات:تابع مستويات الاهتزاز ودرجات حرارة المحامل. فالزيادة المفاجئة هي علامة تحذير واضحة.
التحقق من المحاذاة:أعد فحص المحاذاة بشكل دوري، خاصة بعد أي صيانة رئيسية للمضخة أو المحرك أو خطوط الأنابيب.
استبدال الأجزاء البالية:لا تنتظر حتى يتفتت العنصر المرن. قم باستبداله وفقًا لفترات الصيانة الموصى بها من قبل الشركة المصنعة.
في أي نظام مضخة شفط نهائي، فإن الوصل المرن هو أكثر بكثير من مجرد موصل بسيط. إنه مكون حيوي يؤثر بشكل مباشر على موثوقية وكفاءة وعمر التجمع المضخ بالكامل.
من خلال اختيار النوع المناسب من الوصلات المرنة، والاصرار على المحاذاة الدقيقة، وإجراء عمليات التفتيش الدورية، يمكنك تقليل الاهتزاز بشكل كبير، وإطالة عمر المحامل والأختام، وتحسين كفاءة الطاقة، ومنع التوقف غير المتوقع. بالنسبة لأي منشأة تعتمد على المضخات، فإن الوصل المرن المُدار بشكل صحيح هو حجر الزاوية للنجاح التشغيلي طويل الأجل.
