كيفية اختيار مضخات نزح المياه للطين والرمل

حفرة الأساس المغمورة بالمياه تمثل استنزافًا هائلاً للجدول الزمني لمشروعك وميزانيتك. يمكن للأحداث الجوية غير المتوقعة وتسرب المياه الجوفية المستمر أن توقف المعدات الثقيلة تمامًا. عندما تمتلئ مواقع الحفر بالمياه، لا يمكن للعمال تشغيل المعدات بأمان، وتصبح جدران التربة غير مستقيمة، وتواجه جداول البناء بأكملها تأخيرات شديدة.

تتطلب إزالة هذه المياه معدات متخصصة للغاية. يعتمد إدارة المياه في موقع البناء بشكل كبير على القدرة على نقل المواد الكاشطة السميكة بسرعة وموثوقية. إن نشر مضخات تجفيف غاطسة صناعية هو الطريقة الوحيدة المجربة للحفاظ على المواقع جافة وآمنة ومنتجة.

يحدد هذا الدليل بالضبط كيفية تقييم وتحديد حجم ونشر مضخة تجفيف غاطسة للبناء. ستتعلم الاختلافات الميكانيكية التي تسمح للمضخات الثقيلة بالتحمل في الوحل والرمل الكاشط، والصيغ الدقيقة اللازمة لتحديد حجم المضخة لتصريف حفرة الأساس، وروتين الصيانة اليومية الذي يمنع فشل المعدات الكارثي في موقع العمل.

لماذا لا تنجو المضخات 【العادية】 للمياه في مواقع البناء

يرتكب العديد من المقاولين خطأً مكلفًا بوضع مضخات مياه صافية قياسية في حفر الحفر. تفشل هذه الوحدات القياسية على الفور تقريبًا عند تعرضها لقسوة ضخ السوائل الكاشطة. تطرح مواقع البناء ثلاث تحديات متميزة ستدمر بسرعة مضخة غير مناسبة.

العدو الكاشط: الرمل والحصى

نادرًا ما تكون مياه البناء صافية. فهي تحتوي على تركيزات عالية من الرمل والحصى والبنتونيت والحمأة السميكة. عندما تمر هذه المواد عبر مروجة من الحديد الزهر القياسي، فإنها تعمل مثل ورق الصنفرة الخشن. يؤدي الاحتكاك الكاشط إلى تآكل المكونات الداخلية للمضخات القياسية في غضون أيام. مع فقدان المروجة لشكلها الدقيق، تفقد المضخة بسرعة قدرتها على توليد الضغط المطلوب لتحريك المياه خارج الحفرة.

مشاكل انسداد شديدة

يحتوي موقع الحفر النموذجي على صخور وكتل طينية ومخلفات بناء متنوعة. تتميز المضخات القياسية بمسافات داخلية ضيقة مصممة فقط للسوائل النظيفة. عندما تدخل مخلفات الموقع إلى هذه الممرات الضيقة، تختنق المضخة. بمجرد انسداد مضخة قياسية، يستمر المحرك في محاولة تدوير المروجة المسدودة. يؤدي تراكم الحرارة السريع هذا حتمًا إلى تلف حراري داخلي، واحتراق الجزء الثابت، وفشل كامل للمحرك.

مخاطر التشغيل الجاف و 【الشخير】

تشهد عمليات التجفيف فترات متكررة من انخفاض تدفق المياه. بينما تفرغ المضخة الحفرة، تبدأ في النهاية بسحب خليط من الهواء والماء - وهي حالة تُعرف باسم 【الشخير.】 تعتمد المحركات الغاطسة القياسية بالكامل على السائل المحيط لتبديد الحرارة التي تولدها أثناء التشغيل. عندما تنخفض مستويات المياه وتعرض غلاف المحرك للهواء، تفقد المضخة آلية التبريد الأساسية لها. سيؤدي تشغيل مضخة قياسية جافة إلى إذابة الأختام الداخلية بسرعة والتسبب في دوائر قصر كهربائية دائمة.

تشريح مضخة تجفيف ثقيلة حقًا

لمكافحة الظروف القاسية لحفرة الأساس، يصمم المصنعون دفاعات ميكانيكية محددة. يساعد فهم هذه الميزات مهندسي الموقع في اختيار المعدات الصحيحة لضخ السوائل الكاشطة.

مروجات عالية الكروم لأقصى مقاومة للكشط

يلعب علم المعادن دورًا حاسمًا في طول عمر المضخة. تستبدل المضخات الغاطسة الثقيلة المروجات القياسية من الحديد الزهر بسبائك حديد زهر عالية الكروم. يخضع الحديد عالي الكروم لعملية معالجة حرارية متخصصة تجعل المعدن صلبًا بشكل استثنائي. يتحمل هذا السطح المقسى القصف المستمر للرمل والحصى الكاشط. بينما تتطلب مكونات الكروم العالي استثمارًا أوليًا أكبر، فإن عمرها التشغيلي الممتد يقلل بشكل كبير من إجمالي تكاليف استبدال المعدات على مدى مشروع طويل.

خلاطات مدمجة للمعلقات والطمي

تستقر المواد الصلبة بشكل طبيعي في قاع حفرة الأساس، مشكلة طبقة كثيفة من الوحل والطمي حول قاعدة المضخة. تقوم المضخة القياسية ببساطة بسحب المياه الصافية من الأعلى، تاركة الوحل الثقيل خلفها. لحل هذه المشكلة، تتميز مضخة المعلقات الحقيقية بخلاط مدمج. الخلاط هو شفرة متخصصة متصلة مباشرة بعمود المضخة الممتد، بارزة أسفل مدخل الشفط. بينما يدور العمود، يخفق الخلاط المواد الصلبة المستقرة المحيطة إلى معلق سائل. يمنع هذا الفعل التحريكي الفيزيائي تراكم المواد الصلبة واختناق الشفط، مما يسمح للمضخة بطرد الوحل الثقيل باستمرار من منطقة العمل.

حماية المحرك وأختام ميكانيكية مزدوجة

يتطلب المحرك الكهربائي حماية مطلقة من المياه المحيطة والغبار الكاشط. تستخدم حلول المضخات الثقيلة تقنيات إغلاق متقدمة لعزل المكونات الكهربائية. وهذا يشمل تنفيذ أختام ميكانيكية مزدوجة مغلقة داخل حمام زيت. يحجب الختم الخارجي المواد الكاشطة الثقيلة، بينما يوفر الختم الداخلي حاجزًا ثانويًا ضد تسرب الرطوبة. علاوة على ذلك، تتميز هذه الوحدات المتينة بحماية مدمجة من التحميل الحراري الزائد. إذا بدأ المحرك في السخونة الزائدة بسبب انسداد مؤقت أو تشغيل جاف مطول، يقوم المفتاح الحراري تلقائيًا بقطع الطاقة عن الوحدة، مما ينقذ المحرك من التدمير الدائم.

العوامل الرئيسية عند تحديد حجم مضخة لحفرة الأساس

لا تعبر قوة حصان المضخة أو حجم التفريغ بدقة عن الأداء. يمكن للشركة المصنعة إنتاج العشرات من الموديلات لحجم تفريغ واحد. اختيار المضخة المناسب يتطلب مطابقة متطلبات التدفق والضغط المحددة للموقع مع منحنى الأداء الصحيح.

حساب إجمالي الرأس الديناميكي (TDH)

ضخ المياه من حفرة بعمق 20 مترًا يتطلب قوة كبيرة. لتحديد حجم المعدات بشكل صحيح، يجب على المهندسين حساب إجمالي الرأس الديناميكي (TDH). يمثل إجمالي الرأس الديناميكي (TDH) المقاومة الكلية التي يجب على المضخة التغلب عليها لتحريك السائل.

تحسب إجمالي الرأس الديناميكي (TDH) عن طريق جمع الرأس الساكن، وفقد الاحتكاك، والفقد الثانوي معًا.

• الرأس الساكن: المسافة الرأسية من مستوى الماء في الحفرة إلى نقطة التفريغ النهائية.

• فقد الاحتكاك: المقاومة الناتجة عن احتكاك الماء بالجدران الداخلية لأنبوب أو خرطوم التفريغ. كلما زاد طول الأنبوب، وصغر قطره، وارتفع معدل التدفق، زاد فقد الاحتكاك بشكل كبير.

• الفقد الثانوي: المقاومة المضافة بسبب الانحناءات، والكوعات، والصمامات، والتجهيزات داخل نظام الأنابيب.

من الممارسات الهندسية القياسية إضافة هامش أمان بنسبة 5 إلى 10 بالمائة إلى إجمالي الرأس الديناميكي (TDH) المحسوب لمراعاة الاحتكاك غير المتوقع أو الترسبات المستقبلية داخل الأنابيب.

تحديد معدل التدفق المطلوب

يجب على مهندسي الموقع تقييم الحجم المطلوب لإزالة المياه. وهذا يتطلب الموازنة بين سيناريوهين متميزين: هطول الأمطار الموسمية المفاجئة الغزيرة، وتسرب المياه الجوفية البطيء والمستمر. يجب حساب تدفق المياه الجوفية الأساسي باستخدام البيانات الهيدروجيولوجية، ثم إضافة ذروة هطول الأمطار المتوقعة للمنطقة الجغرافية المحددة. يجب أن تعمل المضخة أقرب ما يكون إلى نقطة أفضل كفاءة (BEP) لها – من الناحية المثالية ضمن نطاق 30 بالمائة. التشغيل بعيدًا جدًا عن نطاق الكفاءة هذا يتسبب في قوى ميكانيكية غير متوازنة على عمود المضخة، مما يسرع من تآكل المحامل وفشل الإحكام.

التدبير الصحيح لأنبوب التفريغ والسرعة

مطابقة خرطوم أو أنبوب التفريغ مع المضخة هي خطوة حاسمة في إدارة الملاط. إذا كان الأنبوب كبيرًا جدًا، تتحرك المياه ببطء شديد، وستسقط الرمال والحصى الثقيلة من التعليق. هذه المواد الصلبة المستقرة ستتراكم في النهاية داخل الأنبوب وتسد التدفق تمامًا. إذا كان الأنبوب صغيرًا جدًا، يرتفع فقد الاحتكاك بشكل هائل، مما يقلل من إنتاجية المضخة ويهدر الطاقة الكهربائية.

يجب على مهندسي الموقع الحفاظ على سرعات سائل محددة لإبقاء المواد متحركة. للمياه التي تحمل الطمي الخفيف، استهدف سرعة سائل بين 1.5 و 2.5 متر في الثانية. لضخ السوائل الكاشطة الأثقل التي تتضمن ملاطًا سميكًا ورملًا، يجب الحفاظ على سرعة بين 2.0 و 3.0 متر في الثانية لمنع الترسب داخل الخطوط.

أفضل الممارسات للنشر والصيانة في الموقع

حتى أكثر مضخات تجفيف الثقيلة والمتينة ستفشل إذا تم تركيبها بشكل غير صحيح. النشر السليم والصيانة الدورية يحميان المعدات ويضمنان تصريفًا موثوقًا لحفرة الأساس.

التوضيع الصحيح في الحفرة

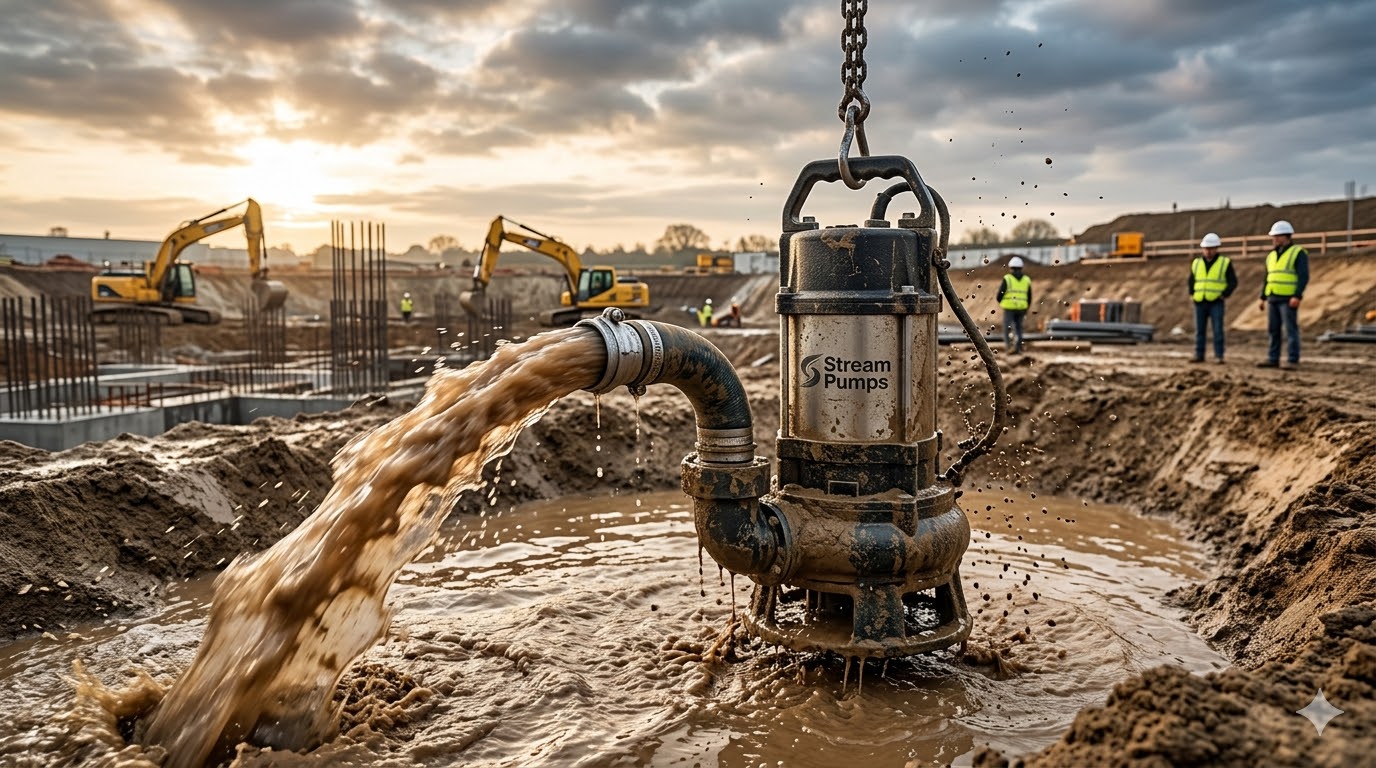

لا تُسقط مضخة غاطسة مباشرة في الوحل العميق والرخو. ستغرق المضخة، مدفونةً غلاف المحرك ومقيدةً تدفق المياه بشدة. بدلاً من ذلك، علق المضخة قليلاً فوق قاع الحفرة باستخدام سلسلة أو حبل متين. أو ضع المضخة على منصة صلبة، مثل كتلة خرسانية كبيرة أو داخل سلة مصفية فولاذية مثقبة. هذا يسمح للخافقة المدمجة بالوصول إلى الملاط دون السماح للوحدة بأكملها بالغرق في الركيزة. بالإضافة إلى ذلك، إذا كان النظام يستخدم مفاتيح تعويم تلقائية، تأكد من وضع مفتاح التعويم "لإيقاف التشغيل" بشكل آمن فوق مستوى الماء الجاري المستمر للمضخة لمنع التشغيل الجاف الممتد.

قواعد صارمة لإدارة الكابلات

السبب الأول لفشل المضخات الغاطسة في مواقع البناء هو تلف كابلات الطاقة. غالبًا ما يرتكب عمال الموقع الخطأ الفادح برفع أو سحب المضخة بواسطة كابلها الكهربائي. يؤدي هذا الفعل إلى تمزيق الحاجز المانع لتسرب الماء عند نقطة دخول الكابل، مما يسمح للماء بالتدفق مباشرة إلى الجزء الثابت الكهربائي (الستاتور). قم دائمًا برفع وخفض المضخة باستخدام سلسلة رفع مخصصة أو حبل متصل بمقبض الرفع المخصص. قم بتأمين كابل الطاقة بأمان بعيدًا عن حركة الآلات الثقيلة لمنع سحقه أو قطعه.

فحوصات روتينية يومية

يجب على عمال الموقع إجراء فحوصات يومية موجرة لضمان التشغيل المستمر.

• التحقق من اتجاه الدوران الصحيح: عند استخدام طاقة ثلاثية الطور، سيتسبب التوصيل الخاطئ للأسلاك في دوران المروحة (الدفاعة) للخلف. ستستمر المضخة في تحريك الماء، ولكن بكسر بسيط من سعتها المقصودة، كما أن عزم الدوران العكسي يمكن أن يرخي المكونات الداخلية. تأكد من أن ردة فعل الركلة عند بدء التشغيل تؤكد اتجاه الدوران الصحيح.

• فحص خطوط التفريغ: امشِ على طول خرطوم التفريغ يوميًا. ابحث عن الالتواءات أو الانحناءات الحادة أو التسريبات التي تقلل من كفاءة النظام.

• مراقبة شدة التيار (الأمبير): قم بقياس استهلاك الأمبير بشكل دوري. تشير الزيادة المفاجئة في التيار الكهربائي إلى أن المروحة تحتك، أو أن المحامل تتلف، أو أن المضخة تحاول تجاوز انسداد شديد.

الأسئلة الشائعة (FAQ)

ما الفرق بين مضخة تجفيف قياسية ومضخة الطين؟

مضخة التجفيف القياسية مصممة لنقل مياه نسبيًا صافية مع حد أدنى من المواد الصلبة العالقة. بينما مضخة الطين مصممة خصيصًا لضخ السوائل الكاشطة. تتميز مضخات الطين بجدران غلاف أكثر سمكًا، وأجزاء مقاومة للبلى مصنوعة من الكروم العالي، وخلاطات مدمجة مصممة لنقل تركيزات عالية من الرمل الثقيل والطين والحصى دون التعرض لتدهور داخلي سريع.

كم مقدار هامش الرأس (الارتفاع) الاحتياطي الذي يجب أن أضيفه في حساباتي للتحديد الحجمي المناسب؟

عادة ما يضيف المهندسون هامشًا بنسبة 5 إلى 10 بالمائة إلى حسابات إجمالي الرأس الديناميكي (TDH). يأخذ هذا الاحتياطي في الاعتبار الشكوك الطبيعية في الحسابات، والتباينات في مستويات المياه الثابتة، والزيادة التدريجية في احتكاك الأنابيب الناتجة عن التآكل الداخلي والتكلس خلال مدة المشروع. إذا تطلب تخطيط الحفرة مسار تفريغ معقدًا به عدة انحناءات حادة، فاقترب من هامش 15 بالمائة.

هل يمكن لمضخة تجفيف غاطسة أن تعمل جافة (بدون ماء)؟

التشغيل الجاف ضار للغاية بالمضخات الغاطسة القياسية، لأنها تعتمد على السائل المضغوط لتبريد المحرك. ومع ذلك، غالبًا ما تتميز نماذج البناء الثقيل بسترات تبريد متخصصة أو علب محركات مملوءة بالزيت تتحمل التشغيل الجاف المؤقت أو "الشخير". على الرغم من هذه الميزات، يجب عليك دائمًا استخدام مفاتيح الطفو لإيقاف تشغيل المضخة قبل أن ينخفض مستوى الماء عن الحد الأدنى الموصى به من قبل الشركة المصنعة للتشغيل المستمر.

حماية جدول مشروعك بالمعدات المناسبة

يضمن اختيار مضخة التجفيف الغاطسة الصحيحة للبناء جدولك الزمني وميزانيتك. من خلال حساب إجمالي الرأس الديناميكي بشكل صحيح، ومطابقة متطلبات التدفق الخاص بك مع سرعة الأنابيب المناسبة، واختيار وحدة مجهزة بمكونات من الكروم العالي وخلاطات، فإنك تقضي فعليًا على المخاطر المرتبطة بتصريف حفرة الأساس. يحمي الاستثمار في المعدات الثقيلة المناسبة مشروع البناء الخاص بك الذي تبلغ قيمته ملايين الدولارات من أضرار المياه المكلفة، وظروف العمل غير الآنية، والتأخيرات التشغيلية اليومية.

لا تدع الماء يتحكم في جدول مشروعك. اتصل بفريق الهندسة في Stream Pumps اليوم لتحديد حجم مضخة التجفيف الثقيلة المثالية لموقع الحفر القادم الخاص بك.
