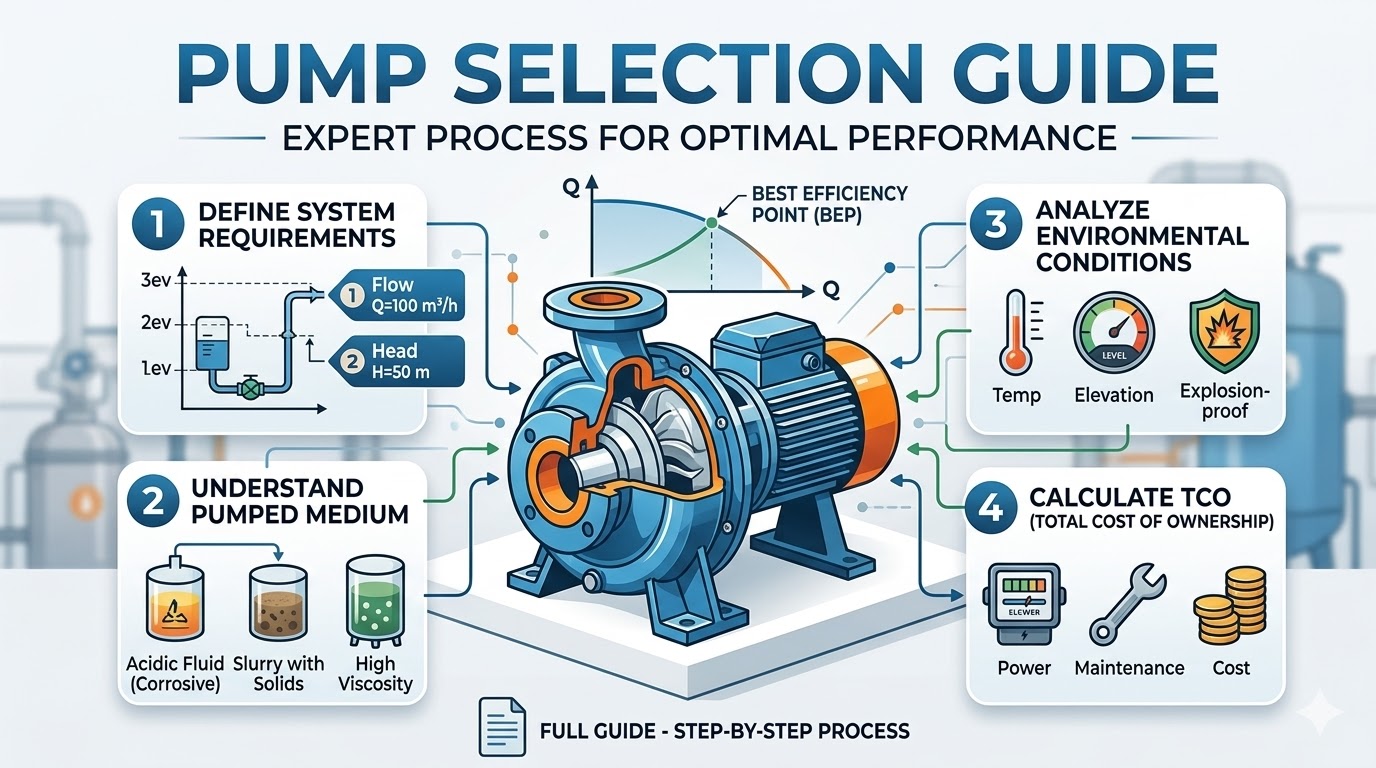

أساسيات اختيار المضخات: لماذا لا تُعدّ القوة كل شيء

من المفاهيم الخاطئة الشائعة بين مشتري المعدات الصناعية أن اختيار مضخة بمحرك بقوة حصانية أعلى يضمن تلقائيًا أداءً متميزًا للنظام. يؤدي هذا الافتراض في كثير من الأحيان إلى تحديد حجم غير دقيق، واستهلاك مفرط للطاقة، وتعطل مبكر للمعدات. تشير قوة الحصان ببساطة إلى كمية الطاقة الكهربائية التي يستهلكها المحرك. ولا تحدد مدى فعالية تحويل تلك الطاقة إلى حركة السائل المحددة التي يتطلبها منشأتك.

تفرض المبادئ الفيزيائية الأساسية للمضخات الطاردة المركزية علاقة عكسية صارمة بين الرأس (الارتفاع الرأسي الذي يرفع إليه السائل) والتدفق (حجم السائل المنقول). يؤدي زيادة الرفع الرأسي بشكل طبيعي إلى تقليل حجم السائل الذي يمكن للمضخة إمداده عند مستوى طاقة ثابت. إن فهم هذا التوازن الدقيق أمر بالغ الأهمية لمديري المنشآت والمشغلين.

إن مواءمة مواصفات المضخة بشكل صحيح مع متطلبات نظامك الفريدة يوفر فوائد كبيرة على المدى الطويل. فهو يوفر كميات كبيرة من الطاقة الكهربائية، ويقلل من التآكل الميكانيكي للمكونات الداخلية، ويخفض تكاليف دورة الحياة الإجمالية بشكل كبير. يوضح هذا الدليل الشامل المعلمات الفنية اللازمة لاختيار المضخة بدقة ويشرح المخاطر الميكانيكية المرتبطة بالتحديد غير السليم للحجم.

تحديد معايير الضخ الأساسية

لتحديد حجم المضخة بشكل صحيح، يجب أولاً تحديد ديناميكيات السوائل المحددة لتطبيقك. هناك مقياسان أساسيان يحددان هذه الديناميكيات.

ما هو رأس المضخة؟

رأس المضخة، المعروف رسميًا باسم الرأس الديناميكي الإجمالي (TDH)، هو إجمالي كمية الطاقة الميكانيكية التي تحتاجها المضخة لتحريك السائل من نقطة البداية إلى الوجهة النهائية. يُقاس الرأس الديناميكي الإجمالي عادةً بالأقدام أو الأمتار ويتكون من مكونين أساسيين: الرفع الرأسي وفقد الاحتكاك.

الرفع الرأسي، أو الرأس الساكن، هو المسافة الرأسية المادية التي يجب أن يقطعها السائل ضد الجاذبية. يمثل فقد الاحتكاك المقاومة التي يخلقها النظام المادي. بينما يتحرك السائل عبر الأنابيب، يحتك بالجدران الداخلية للأنبوب، مما يولد احتكاكًا. كل منعطف وصمام وقطعة تركيب تقدم مقاومة إضافية يجب على المضخة التغلب عليها.

ما هو معدل التدفق؟

يقيس معدل التدفق الحجم المحدد للسائل المنقول خلال فترة زمنية محددة. تشمل وحدات القياس القياسية في القطاع الصناعي الجالون في الدقيقة (GPM) أو المتر المكعب في الساعة (م³/ساعة). يعتمد معدل التدفق اللازم بالكامل على أهدافك التشغيلية، مثل سعة التبريد المطلوبة لعملية تصنيع أو الحجم اليومي لري الأراضي الزراعية المطلوب.

لتصور العلاقة بين الرأس والتدفق، فكر في ميكانيكية خرطوم حديقة قياسي. إذا تركت الفوهة مفتوحة بالكامل بدون عائق، يتدفق حجم كبير من الماء لمسافة قصيرة. هذا يمثل تدفقًا عاليًا ورأسًا منخفضًا. إذا وضعت إبهامك على الفتحة لتقييد المخرج، ينخفض إجمالي حجم الماء، لكن الماء يندفع لمسافة أكبر بكثير. هذا يمثل تدفقًا منخفضًا ورأسًا مرتفعًا. يبقى الضغط الكلي من مصدر الماء ثابتًا، لكن خصائص المخرجات تتغير بناءً على مقاومة النظام.

منحنى الأداء: البصمة المميزة للمضخة

يقوم المصنعون بتوثيق القدرات الدقيقة لكل مضخة طاردة مركزية باستخدام تمثيل بياني يُعرف بمنحنى أداء المضخة.

تصور الأداء

في منحنى الأداء القياسي، يتم رسم معدل التدفق على المحور الأفقي X، بينما يتم رسم الرأس الديناميكي الإجمالي على المحور الرأسي Y. المنحنى الناتج عادة ما ينحدر للأسفل من اليسار إلى اليمين. يوضح هذا المسار التنازلي بوضوح العلاقة العكسية بين المتغيرين.

رأس الإغلاق

تحدث أعلى نقطة على المحور Y عندما يكون معدل التدفق صفرًا تمامًا. تُعرف حالة التشغيل المحددة هذه باسم رأس الإغلاق. عند هذا الإحداثي بالضبط، تولد المضخة أقصى ضغط ممكن، لكن السائل لا يتحرك. تقاوم قوة الجاذبية الفعلية أو مقاومة النظام المغلق تمامًا الطاقة الميكانيكية التي يوفرها الدافع الدوار.

أقصى تدفق

على العكس من ذلك، تمثل النقطة المحددة الأبعد على المحور X حد أقصى تدفق. تحدث هذه النقطة النظرية عندما يكون للنظام مقاومة صفرية مطلقة، أي رأس صفري. تحرك المضخة أعلى حجم ممكن من السائل، لكنها تفتقر إلى الطاقة المتبقية لرفعه رأسيًا.

نصيحة مضخات ستريم

تقدم كل تطبيق صناعي للضخ متغيرات بيئية وتشغيلية فريدة. يقوم فريقنا الفني برسم منحنيات الأداء هذه بدقة للطلبات الخاصة بالعملاء. وهذا يضمن أن المعدات المختارة تتماشى تمامًا مع إحداثيات الرأس والتدفق المطلوبة للموقع قبل بدء التثبيت.

لماذا يعد عدم تحقيق التوازن خطرًا

يؤدي اختيار مضخة لا تتطابق مع منحنى نظامك إلى تشغيل المعدات بشكل غير فعال. يؤدي التشغيل بعيدًا جدًا عن معايير التصميم المقصودة إلى إدخال إجهاد ميكانيكي شديد.

السيناريو أ: رأس عالي وتدفق منخفض

التشغيل بعيدًا جدًا إلى الجانب الأيسر من منحنى الأداء يعني أن المضخة تعمل ضد مقاومة عالية للنظام مع معدل تدفق مقيد بشدة. وهذا يتسبب في إعادة تدوير السائل داخليًا داخل غلاف المضخة بدلاً من التفريغ بشكل صحيح.

الخطر الأساسي في هذا السيناريو هو الانسداد الكامل. نظرًا لأن السائل المحبوس لا يتحرك خارج النظام، فإنه يسخن بسرعة بسبب الاحتكاك المستمر للدفّاعة الدوارة. يؤدي هذا الارتفاع في درجة الحرارة إلى إتلاف الأختام الميكانيكية، ويُضعف تزيين المحامل، ويمكن أن يتسبب في النهاية في غليان السائل الداخلي. بالإضافة إلى ذلك، يخلق التدفق المنخفض ديناميكيات مياه غير مستقرة تسبب اهتزازات شديدة، تُعرف باسم الدفع الشعاعي، والتي تحرف عمود المضخة وتدمر حلقات التآكل الداخلية.

السيناريو ب: رأس منخفض وتدفق عالي

يؤدي التشغيل بعيدًا جدًا إلى الجانب الأيمن من منحنى الأداء إلى إدخال مجموعة مختلفة تمامًا من الأعطال الميكانيكية. عندما تعمل المضخة بمقاومة قليلة جدًا للنظام، فإنها تحاول تحريك حجم هائل من الماء.

تفرض حركة السوائل السريعة هذه على المحرك سحب تيار كهربائي زائد، مما يؤدي مباشرة إلى حمل زائد على المحرك وفشل كهربائي محتمل. علاوة على ذلك، عند معدلات التدفق العالية للغاية، يزداد صافي الارتفاع الإيجابي لشفط السائل المطلوب (NPSHr) للمعدات بشكل كبير. إذا تجاوز الـ NPSHr الضغط المتاح في نظامك، فستتعرض المضخة للتكهف. التكهف هو ظاهرة مدمرة للغاية حيث تتسبب التغيرات السريعة في الضغط في تكوين فقاعات بخار وتنهار بعنف ضد الدفّاعة المعدنية. وهذا يتسبب في تآكل سريع للمادة، واهتزاز هيكلي شديد، وفقدان فوري للكفاءة.

نقطة أفضل كفاءة (BEP)

الهدف الأساسي لاختيار المضخة الصناعية هو التشغيل بأقرب ما يمكن إلى نقطة أفضل كفاءة (BEP). إن نقطة أفضل كفاءة هي الإحداثيات المحددة على منحنى الأداء حيث تنقل المضخة الطاقة الميكانيكية إلى السائل بأكبر فعالية. يقلل التشغيل عند نقطة أفضل كفاءة من الاهتزاز والدفع الشعاعي وتآكل المكونات. تنصح المعهد الهيدروليكي بأنه بالنسبة للعمليات القياسية المستمرة، يجب أن تعمل المضخات ضمن منطقة التشغيل المفضلة (POR) المحددة بنسبة 70٪ إلى 120٪ من نقطة أفضل كفاءة.

كيفية حساب احتياجاتك خطوة بخطوة

يتطلب اختيار المضخة بدقة حسابات رياضية دقيقة بخصوص منشأتك. اتبع هذه الخطوات الموحدة لتحديد متطلباتك المحددة.

الخطوة 1: قياس المسافة الرأسية

احسب التغير الدقيق في الارتفاع من سطح مصدر السائل إلى أعلى نقطة لتفريغ السائل. إذا كنت تسحب من خزان حيث يتقلب مستوى السائل، قم دائمًا بالقياس من أدنى مستوى محتمل للسائل. وهذا يضمن أنك تأخذ في الاعتبار أقصى رفع رأسي ضروري ستواجهه مضختك.

الخطوة 2: حساب فقد احتكاك الأنابيب

تولد حركة السوائل بشكل طبيعي احتكاكًا ضد الجدران الداخلية للبنية التحتية للأنابيب. يجب عليك حساب فقد الطاقة الخفي هذا عن طريق تحديد الطول الخطي الإجمالي للأنبوب، وقطر الأنبوب الداخلي، ومادة الأنبوب، ومعدل التدفق التشغيلي. يجب عليك أيضًا حساب العدد المحدد للكوعات والوصلات وصمامات البوابة في النظام. تستخدم الجداول الهندسية وحاسبات فقد الاحتكاك هذه البيانات لتقديم مكافئ فقد الرأس المحدد، والذي يُقاس عادةً بالأقدام أو الأمتار.

الخطوة 3: تحديد الحجم المطلوب

حدد هدفك التشغيلي بوضوح. تحقق بدقة من مقدار السائل الذي يجب إعادة توطينه ضمن إطار زمني محدد للحفاظ على تشغيل منشأتك بشكل مثالي. عبر عن هذا المطلب الثابت إما بـ GPM أو m³/h لتحديد الإحداثي الأفقي الضروري لمحور السينات لمنحنى الأداء.

الخطوة 4: استشر كتالوج مضخات ستريم

أضف المسافة الرأسية إلى فقد الاحتكاك المحسوب. المجموع الناتج هو إجمالي الارتفاع الديناميكي (TDH). قارن قيمة إجمالي الارتفاع الديناميكي هذه مع معدل التدفق المطلوب مقابل منحنيات الأداء المنشورة في كتالوج مضخات ستريم. سيكون نموذج المضخة الصحيح هو الذي يتميز بنقطة الكفاءة القصوى (BEP) تتماشى بشكل وثيق مع الإحداثيات المحسوبة.

تطبيقات خاصة بالصناعة

تتطلب القطاعات الصناعية المختلفة خصائص أداء مضخات مختلفة بشكل كبير. فحص حالات الاستخدام المحددة يسلط الضوء على أهمية مطابقة منحنى المضخة للتطبيق.

الزراعة والري

غالبًا ما تتطلب العمليات الزراعية تكوينات محددة للغاية بناءً على منهجية الري المختارة. يتطلب الري بالغمر نقل كميات هائلة من المياه عبر تضاريس منبسطة نسبيًا، مما يستلزم معدات مُحسّنة لأقصى تدفق وارتفاع منخفض. على العكس من ذلك، فإن تشغيل شبكة معقدة من الرشاشات العلوية المضغوطة يتطلب ضغطًا كبيرًا لدفع المياه عبر فتحات صغيرة على مسافات طويلة. هذا التطبيق المحدد يتطلب مضخة مُحسّنة للارتفاع العالي والتدفق المعتدل.

التعدين والبناء

يُشكل تجفيف حفر الحفر العميقة أو أعمدة المناجم تحت الأرض تحديات شديدة للرفع الرأسي. تتطلب هذه البيئات مضخات غاطسة متخصصة عالية الارتفاع. يجب أن تكون المعدات قادرة على التغلب على ارتفاع ثابت هائل لنقل الملاط والمياه الجوفية بنجاح من باطن الأرض العميق إلى البنية التحتية السطحية، مع إعطاء الأولوية غالبًا لقدرات الرفع القصوى على إجمالي حجم الإنتاج.

الأسئلة الشائعة (FAQ)

ما الفرق بين منحنى المضخة ومنحنى النظام؟

يمثل منحنى أداء المضخة القدرات الفيزيائية للمضخة نفسها، كما تم اختبارها وتوفيرها من قبل الشركة المصنعة. وهو يوضح ما يمكن للمضخة القيام به عبر ضغوط مختلفة. يمثل منحنى النظام المتطلبات الفيزيائية الفعلية لشبكة الأنابيب المحددة الخاصة بك. وهو يوضح مقدار الارتفاع المطلوب لتحريك السوائل عبر منشأتك بمعدلات تدفق مختلفة. النقطة الدقيقة التي يتقاطع فيها منحنى المضخة مع منحنى النظام هي نقطة التشغيل الفعلية الخاصة بك.

كيف تؤثر الجاذبية النوعية للسائل على إجمالي الارتفاع الديناميكي؟

الجاذبية النوعية هي نسبة كثافة السائل مقارنة بكثافة الماء النقي. بينما تؤثر الجاذبية النوعية بشكل مباشر على مقدار القدرة الحصانية المطلوبة لتحريك السائل، إلا أنها لا تغير الارتفاع الفيزيائي الذي يمكن للمضخة رفع السائل إليه. ستقوم المضخة الطاردة المركزية برفع سائل ثقيل إلى نفس الارتفاع الفيزيائي للماء، لكن المحرك سيسحب طاقة أكبر بشكل ملحوظ لتحقيق هذا الرفع.

هل يمكن لجهاز التحكم في التردد المتغير (VFD) المساعدة في إدارة أداء المضخة؟

نعم، يتيح استخدام جهاز التحكم في التردد المتغير للمشغلين ضبط التردد الكهربائي المزود للمحرك، مما يغير السرعة الدورانية للدافع. يؤدي ضبط السرعة بشكل فعال إلى إنشاء منحنى أداء جديد. وهذا يسمح للمنشآت بالحفاظ على التشغيل السليم بالقرب من نقطة الكفاءة القصوى حتى عندما تتقلب متطلبات النظام على مدار اليوم.

تأمين الحل الصناعي الصحيح

تدرك العمليات الصناعية الناجحة أن شراء مضخة لا يتعلق بمجرد الحصول على أكبر محرك متاح؛ بل يتطلب تأمين حل هندسي محدد للغاية. إن مطابقة متطلبات النظام الفريدة لمنشأتك بدقة مع منحنى الأداء الصحيح يمنع فشل المعدات الكارثي، ويزيل الكهرباء المهدرة، ويضمن أداءً موثوقًا ومستمرًا.

لست متأكدًا من النموذج المناسب لموقعك؟ اتصل بمهندسي شركة ستريم للمضخات الفنيين للحصول على رسم خرائط أداء مجاني وعرض سعر.
