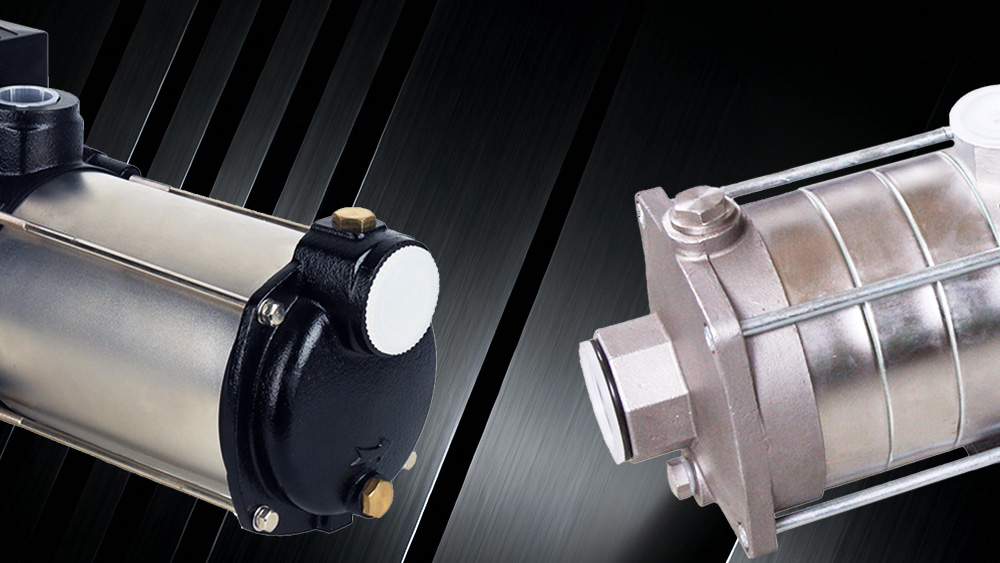

مقارنة بين العلب المتكاملة والعلب المجزأة: اختيار المضخة متعددة المراحل

تولد المضخات متعددة المراحل ضغطًا داخليًا هائلًا لتحريك السوائل بفعالية عبر الأنظمة الصناعية المعقدة. إن السلامة الهيكلية لغلاف المضخة هي الشيء الوحيد الذي يفصل بين التشغيل عالي الكفاءة وحدوث تسرب كارثي عالي الضغط في أرضية مصنعك. عند التعامل مع السوائل العدوانية أو درجات الحرارة القصوى، يحدد تصميم الغلاف موثوقية وسلامة وجدول صيانة نظام معالجة السوائل بأكمله.

في عالم المضخات الطاردة المركزية متعددة المراحل، يختار المهندسون عمومًا بين بنيتين أساسيتين للغلاف: التصميم التقليدي المجزأ (الحلقي) والتصميم الحديث المتكامل (الغطاء الخارجي/البرميل). يتعامل كل نهج مع فيزياء احتواء الضغط بشكل مختلف. يؤثر اختيارك بشكل مباشر على طول عمر النظام ومنع تسرب المضخة.

يعد فهم الاختلافات الهيكلية بين غلاف المضخة المجزأ والمتكامل أمرًا ضروريًا للمهندسين الميكانيكيين ومديري صيانة المصانع. تقدم شركة Stream Pumps تحليلاً للهندسة والمزايا والعيوب والتطبيقات المثالية لكل نوع غلاف حتى تتمكن من تحديد المعدات الأكثر أمانًا وموثوقية لمصنعك.

غوص عميق: الأغلفة المجزأة (الحلقية)

يستخدم الغلاف المجزأ، الذي يشار إليه غالبًا باسم المضخة متعددة المراحل ذات الحلقات، بنية معيارية لبناء الضغط تدريجيًا. غالبًا ما يطلق المهندسون على هذا التصميم اسم "تصميم الفطيرة".

في هذا التكوين، يتم تكديس أغلفة المراحل الفردية (الناشرات) فوق بعضها البعض. تعمل قضبان الربط الخارجية الثقيلة على تثبيت هذه الأجزاء الفردية معًا بإحكام. ينتقل السائل من مرحلة إلى أخرى، ويكتسب طاقة حركية وضغطًا أثناء مروره عبر كل زوج متتالي من المروحة والناشر.

مزايا البنية المجزأة

مرونة معيارية لا مثيل لها
يوفر تصميم مضخة قضيب الربط مرونة عالية. من السهل جدًا إضافة أو إزالة المراحل لتخصيص الرأس (الضغط) المطلوب لتطبيق معين. إذا تغيرت متطلبات النظام، يمكن للمهندسين إعادة تكوين المضخة دون استبدال الوحدة بأكملها.

سبك ثقيل الوزن
تعتمد المضخات المجزأة على مكونات معدنية مصبوبة سميكة. يمكن لهذه الجدران السميكة التعامل مع تطبيقات الضغط العالي للغاية. تستفيد أنظمة تغذية الغلايات الثقيلة والبيئات الصناعية القاسية من الكتلة الهائلة ومقاومة الانفجار للحلقات المصنوعة من الحديد الزهر أو السبائك الثقيلة.

المخاطر والقيود

يكمن العيب الرئيسي للتصميم المجزأ في آلية الختم الخاصة به. تتطلب كل مرحلة حلقة دائرية (O-ring) أو حشية للحفاظ على الضغط. تحتوي المضخة ذات 10 مراحل على 10 مسارات تسرب خارجية محتملة.

أثناء التشغيل، تولد السوائل حرارة كبيرة. إذا تمددت قضبان الربط بسبب التمدد الحراري، فإن قوة التثبيت تضعف. غالبًا ما يؤدي فقدان الشد هذا إلى حدوث تسربات بين المراحل. تشكل التسربات عالية الضغط في هذه الوصلات مخاطر على السلامة وتتطلب صيانة فورية ومكثفة للعمالة للمضخة متعددة المراحل.

غوص عميق: الأغلفة المتكاملة (الغطاء الخارجي / البرميل)

يمثل تصميم الغلاف المتكامل نهجًا حديثًا لاحتواء السوائل. داخل المضخة، لا تزال المروحات والناشرات مكدسة لبناء الضغط. ومع ذلك، فإن التجميع بأكمله مغلف داخل أسطوانة واحدة متصلة من الفولاذ المقاوم للصدأ.

تعد سلسلة Stream Pumps CDLF مثالًا رئيسيًا على مضخة البرميل ذات الغلاف الخارجي. يعمل الغلاف الخارجي كوعاء الضغط الأساسي، مما يعزل المراحل الداخلية عن البيئة الخارجية.

مزايا البنية المتكاملة

منع تسرب فائق
يقلل التصميم المتكامل بشكل كبير من مسارات التسرب المحتملة. يوجد ختم رئيسي علوي واحد فقط وختم سفلي واحد. يلغي الغلاف الخارجي المستمر تمامًا تسرب المرحلة الوسيطة إلى الخارج. حتى في حالة فشل الحلقة الدائرية الداخلية، يظل السائل محتويًا داخل البرميل الخارجي، مما يحمي أرضية منشأتك وموظفيك.

محاذاة مثالية للمكونات
تجبر الأسطوانة الخارجية الصلبة المكونات الداخلية على المحاذاة بدقة. يقلل هذا الدعم الهيكلي من اهتزاز العمود أثناء التشغيل عالي السرعة. تؤدي الاهتزازات المنخفضة إلى إطالة عمر المحامل، وتقليل التآكل الميكانيكي، وزيادة متوسط الوقت بين الأعطال (MTBF).

جماليات نظيفة وصحية
الجزء الخارجي الأملس من الفولاذ المقاوم للصدأ سهل التنظيف بشكل استثنائي. لا توجد قضبان ربط مكشوفة أو شقوق مجزأة لإيواء الأوساخ أو البكتيريا أو العوامل المسببة للتآكل. وهذا يجعل مضخة البرميل ذات الغلاف الخارجي مثالية للبيئات الصحية.

المخاطر والقيود

تختلف إجراءات الصيانة بشكل كبير عن التصميمات المجزأة. للوصول إلى المراحل الداخلية للإصلاح أو الفحص، يجب على الفنيين إزالة الغلاف الخارجي بأكمله. قد يتطلب ذلك خلوصًا رأسيًا أكبر وإجراءات رفع محددة مقارنة بفك قسم حلقي واحد.

المقارنة المباشرة

يتطلب الاختيار بين أنواع أغلفة المضخات متعددة المراحل مقارنة مباشرة لأولويات التشغيل. إليك كيفية مقارنة البنيتين مع بعضهما البعض:

1. احتمالية التسرب

• متكامل (غطاء خارجي): يفوز بسهولة. يقلل تصميم الأسطوانة الواحدة المستمرة من وصلات الختم، مما يوفر منعًا فائقًا لتسرب المضخة.

• مجزأ (حلقي): مخاطر أعلى. تخلق الحشيات المتعددة وضعف قضبان الربط تجاه التمدد الحراري العديد من مسارات التسرب الخارجية المحتملة.

2. تحمل الضغط ودرجة الحرارة القصوى

• مجزأ (حلقي): يتعامل تقليديًا مع أقسى ظروف الصناعة الثقيلة. تتحمل الناشرات المعدنية المصبوبة السميكة والمسامير الخارجية الثقيلة الصدمات الحرارية الهائلة وضغوط التفريغ فائقة الارتفاع بشكل فعال.

• متكامل (غطاء خارجي): ممتاز للضغط العالي، ولكنه محدود بشكل عام بقوة الشد للغطاء الفولاذي المقاوم للصدأ. إنه محسّن للنطاقات الصناعية القياسية إلى المتوسطة الثقيلة بدلاً من تغذية غلايات محطات الطاقة القصوى.

3. النظافة والنقاء

• متكامل (غطاء خارجي): الفائز الواضح. عند تصنيعه من الفولاذ المقاوم للصدأ 316L، يمنع السطح الخارجي الأملس الخالي من الشقوق التلوث ويسمح بسهولة الغسيل.

• مجزأ (حلقي): عرضة للتراكم الخارجي. تجعل قضبان الربط والوصلات المكشوفة التنظيف الشامل أمرًا صعبًا، مما يجعله غير مناسب للبيئات الصحية الصارمة.

دليل التطبيق: مطابقة الغلاف للمهمة

يمنع اختيار الأنواع الصحيحة من أغلفة المضخات متعددة المراحل الفشل المبكر. يجب على مديري صيانة المصانع مواءمة بنية المضخة مع المتطلبات المحددة للسائل والمنشأة.

متى تختار التصميم المتكامل (الغطاء الخارجي)

الغلاف المتكامل هو الخيار المفضل للمنشآت الحديثة التي تعطي الأولوية للنظافة والبصمة والموثوقية. حدد مضخة برميل ذات غلاف خارجي مثل سلسلة Stream Pumps CDLF من أجل:

• أنظمة التناضح العكسي (RO) وتنقية المياه.

• تعزيز وتوزيع المياه البلدية.

• معالجة الأغذية والمشروبات.

• تطبيقات تغذية الغلايات الصناعية الخفيفة إلى المتوسطة.

• أي تطبيق يكون فيه الحفاظ على أرضية نظيفة وجافة شرطًا صارمًا للسلامة.

متى تختار التصميم المجزأ (الحلقي)

يظل الغلاف المجزأ مناسبًا جدًا للبيئات الصناعية القاسية حيث تفوق الكتلة الهائلة وتحمل الضغط الشديد الحاجة إلى مظهر خارجي لا تشوبه شائبة. حدد مضخة متعددة المراحل من النوع الحلقي من أجل:

• عمليات نزح المياه الثقيلة في التعدين.

• معالجة النفط والغاز في درجات حرارة عالية جدًا.

• تغذية غلايات محطات الطاقة واسعة النطاق.

الأسئلة الشائعة (FAQ)

كيف يؤثر التمدد الحراري على تصميم مضخة قضيب الربط؟

يتسبب التمدد الحراري في استطالة قضبان الربط المعدنية أثناء تعامل المضخة مع السوائل الساخنة. إذا تمددت القضبان بسرعة أكبر من أجزاء الغلاف، فإن قوة التثبيت تقل. يؤدي هذا إلى انفصال الحلقات الدائرية (O-rings) بين المراحل، مما يؤدي إلى تسرب سوائل عالية الضغط.

هل صيانة المضخة متعددة المراحل أكثر صعوبة على الغلاف المتكامل؟

يتطلب نهجًا مختلفًا. بينما لا يتعين عليك إعادة شد قضبان الربط المتعددة، يجب عليك إزاحة الغلاف الخارجي بأكمله للوصول إلى المروحات. يتطلب ذلك خلوصًا علويًا كافيًا ومعالجة دقيقة للبرميل المُشغل بدقة لمنع التشوه.

هل يمكنني الترقية من مضخة مجزأة إلى مضخة متكاملة؟

نعم، في العديد من التطبيقات. إذا كان نظامك يعمل ضمن حدود الضغط ودرجة الحرارة لمضخة البرميل ذات الغلاف الخارجي، فإن الترقية يمكن أن تقضي على مشاكل التسرب المزمنة. استشر مهندس مضخات للتحقق من المنحنيات الهيدروليكية ومحاذاة الأنابيب قبل إجراء التعديل التحديثي.

تحسين البنية التحتية لمعالجة السوائل لديك

يمنع تصميم الغلاف الصحيح التوقف المكلف، والصداع في الصيانة، والتسربات الخطيرة. بينما تحافظ مضخة الحلقات الثقيلة على مكانتها القوية في التطبيقات الصناعية القصوى، أصبح تصميم الغلاف الخارجي المتكامل المعيار الذهبي للاستخدام الحديث الموثوق في معالجة المياه والاستخدام الصناعي العام.

لست متأكدًا من بنية الغلاف متعدد المراحل المناسبة لمتطلبات الضغط والسوائل الخاصة بك؟ دع خبراء الهندسة في Stream Pumps يقيمون نظامك. اتصل بنا اليوم للحصول على استشارة فنية وعرض أسعار لضمان أن تركيب المضخة التالي يعمل بأمان وكفاءة لسنوات قادمة.
