جوهر تقنية التناضح العكسي: شرح المضخات العمودية متعددة المراحل

التناضح العكسي هو عملية أساسية في معالجة المياه الحديثة، ومع ذلك فإن الأغشية نفسها هي مكونات سلبية. فهي لا تسحب الماء؛ بل تتطلب قوة خارجية لدفع مياه التغذية عبر مسامها المجهرية. تتطلب هذه العملية ضغطًا هائلًا ومستمرًا لفصل المذيب النقي عن المواد الصلبة الذائبة. بدون محرك ميكانيكي موثوق قادر على التغلب على الضغط الأسموزي الطبيعي، يتوقف الترشيح الغشائي عن العمل ببساطة.

تواجه المضخات الطاردة المركزية أحادية المرحلة القياسية صعوبة في تلبية هذه المتطلبات الصارمة. محاولة توليد الضغط العالي المطلوب لأنظمة التناضح العكسي التجارية والصناعية باستخدام دفاعة واحدة تستلزم تصميمًا ضخمًا وغير فعال. تستهلك هذه المضخات كبيرة الحجم طاقة زائدة، وتولد أحمالًا شعاعية لا يمكن التحكم فيها، وتشغل مساحة أرضية كبيرة، مما يجعلها غير عملية للغاية لتصميمات الوحدات المدمجة الحديثة.

يجب على المهندسين البحث عن حل مختلف لديناميكيات الموائع. لهذا السبب، تعمل المضخات العمودية متعددة المراحل من Stream Pumps، وخاصة سلسلة CDL/CDLF، كقلب لا منازع لهذه الإعدادات. من خلال التصميم الهندسي، فإنها توفر توليد ضغط لا هوادة فيه، وكفاءة هيدروليكية فائقة، والنقاء المادي الحرج المطلوب لمضخات تنقية المياه المتقدمة.

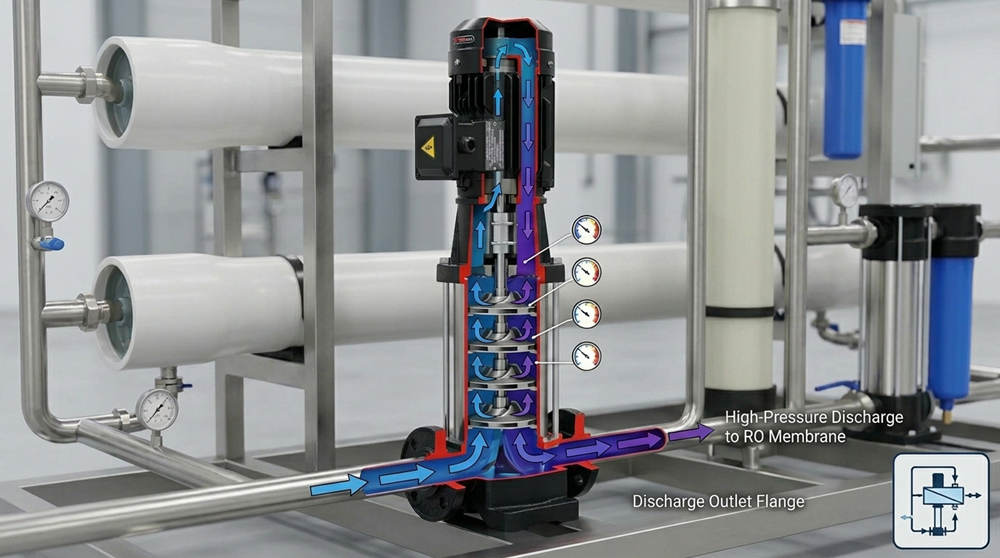

الآلية: كيف تبني المضخات متعددة المراحل الضغط

لفهم فعالية المضخات العمودية متعددة المراحل لأنظمة التناضح العكسي، يجب على المهندسين فحص ديناميكيات الموائع التي تحدث داخل الغلاف. يعمل التصميم على نموذج ضغط تراكمي بدلاً من نقل طاقة ضخمة واحدة.

مبدأ التكديس

في صميم التصميم العمودي متعدد المراحل هو مفهوم تكديس الدفاعات. بدلاً من الاعتماد على دفاعة واحدة كبيرة لنقل كل الطاقة الحركية إلى المائع دفعة واحدة، تستخدم المضخة عدة دفاعات متطابقة عن كثب مثبتة بإحكام على طول عمود دوار عمودي واحد. تعمل كل دفاعة داخل غرفة الناشر الخاصة بها، لتشكل «مرحلة» متميزة. عندما يقوم المحرك بتشغيل العمود، تدور هذه الدفاعات بشكل متزامن، مما يسرع المائع بالتتابع.

ديناميكية التدفق مقابل الضاغط

مبدأ ميكانيكي حاسم للضخ متعدد المراحل هو العلاقة بين معدل التدفق والضاغط. عندما يدخل الماء إلى منفذ الشفط في قاعدة المضخة، يصطدم بالمرحلة الأولى. يكتسب المائع قدرًا محددًا من الضغط قبل أن يوجهه الناشر مباشرة إلى عين المرحلة الثانية.

يظل معدل التدفق - المُقاس بالجالون في الدقيقة (GPM) أو الأمتار المكعبة في الساعة (m³/h) - ثابتًا تمامًا أثناء انتقال المائع لأعلى عبر غلاف المضخة. ومع ذلك، فإن الضغط (الضاغط) يتضاعف بشكل مضاعف مع كل مرحلة. إذا كانت مرحلة واحدة تولد 30 قدمًا من الضاغط، فإن مضخة من 10 مراحل ستوفر 300 قدم من الضاغط عند منفذ التفريغ. تسمح هذه الإضافة المتسلسلة للطاقة للمضخة بتحقيق ضغوط تفريغ استثنائية دون الحاجة إلى محرك ضخم أو حلزون كبير بشكل غير عملي.

الميزة العمودية

نادرًا ما تحتوي البيئات الصناعية ومرافق معالجة المياه على مساحة أرضية زائدة. يؤدي تكديس الدفاعات عموديًا إلى توفير مساحة أرضية حاسمة. المضخة الأفقية القادرة على إنتاج ضاغط مكافئ تتطلب بصمة ضخمة، مما يعقد تصميم وحدات التناضح العكسي المدمجة. يسمح التوجيه العمودي للمصنعين بتركيب أنظمة ترشيح غشائية عالية السعة في غرف المرافق الضيقة، مما يقلل بشكل كبير من المتطلبات المكانية الإجمالية للمصنع.

التطبيق الأساسي: التناضح العكسي

يخلق تقاطع الميكانيكا متعددة المراحل وتقنية الأغشية أساس تنقية المياه الحديثة. المضخات العمودية متعددة المراحل لأنظمة التناضح العكسي ليست مجرد خيار؛ إنها ضرورة هندسية.

التغلب على الضغط الأسموزي

التناضح هو ظاهرة طبيعية حيث ينتقل الماء من منطقة ذات تركيز منخفض للمذاب إلى منطقة ذات تركيز عالٍ. التناضح العكسي يجبر العكس تمامًا. يتطلب دفع مياه التغذية عبر غشاء شبه منفذ ضغطًا عاليًا دقيقًا وغير نابض للتغلب على الضغط الأسموزي الطبيعي للمائع.

إذا انخفض الضغط أو تذبذب، ينخفض معدل استرداد النفاذية، وتزداد سماكة طبقة استقطاب التركيز على سطح الغشاء. يؤدي هذا إلى انسداد الغشاء وتقشره بسرعة. توفر مضخة الضغط العالي للتناضح العكسي القوة الثابتة التي لا هوادة فيها اللازمة للحفاظ على سرعة التدفق المتقاطع المثلى، مما يحافظ على نظافة الغشاء مع ضمان إنتاجية عالية من المياه النقية.

نقاء المواد: متطلبات سلسلة CDLF

في التطبيقات التي تتضمن مياه الشرب، أو تصنيع أشباه الموصلات، أو المستحضرات الصيدلانية، فإن إدخال أكسيد الحديد (الصدأ) كارثي. يجب أن تقاوم الأجزاء المبللة من المضخة الطبيعة شديدة التآكل للمياه النقية، والتي تعمل كمذيب عدواني.

هذا يجعل سلسلة مضخات الفولاذ المقاوم للصدأ CDLF مواصفة إلزامية لتطبيقات التناضح العكسي عالية النقاء. من خلال استخدام الفولاذ المقاوم للصدأ 304 أو 316L لجميع المكونات المبللة - بما في ذلك الدفاعات والناشرات والغطاء الخارجي - تضمن Stream Pumps أن المعدات لن تلوث المياه المعالجة. يمنع هذا الاختيار الدقيق للمواد التنقر الموضعي ويطيل دورة الحياة التشغيلية للمضخة حتى عند التعامل مع المياه المالحة العدوانية.

ما وراء التناضح العكسي: 3 تطبيقات حاسمة

بينما يعتمد الترشيح الغشائي بشكل كبير على تقنية متعددة المراحل، فإن توليد الضاغط الدقيق لهذه المضخات يجعلها حاسمة عبر قطاعات صناعية متعددة.

• تطبيقات مضخات تغذية الغلايات: يتطلب ضخ مياه التغذية في غلاية بخارية عالية الضغط وحدة ميكانيكية قادرة على التغلب على الضغط الداخلي الهائل للغلاية. تحقق المضخات العمودية متعددة المراحل ذلك بسهولة أثناء التعامل مع درجات الحرارة العالية للغاية المطلوبة في توليد الطاقة وأنظمة التدفئة الصناعية.

• تعزيز الضغط في المباني الشاهقة: يتطلب توفير ضغط ماء كافٍ لشقة البنتهاوس في مبنى تجاري مكون من 50 طابقًا ضاغطًا كبيرًا. تدفع المضخات العمودية متعددة المراحل الماء لأعلى مئات الأقدام بكفاءة، مع الحفاظ على ضغط ثابت عبر جميع الطوابق دون شغل غرفة المعدات بأكملها في الطابق السفلي.

• الغسيل عالي الضغط (CIP): تتطلب أنظمة التنظيف في المكان (CIP) في مصانع الأغذية والمشروبات والمستحضرات الصيدلانية سوائل عالية السرعة لتعقيم الأنابيب والخزانات الداخلية. توفر المضخات متعددة المراحل القوة الهيدروليكية الدقيقة اللازمة لقص الأغشية الحيوية والمخلفات من الأسطح الداخلية دون الحاجة إلى التفكيك.

الإعداد الذكي: إقران المضخات متعددة المراحل بمحركات التردد المتغير (VFDs)

الكفاءة الميكانيكية هي نصف معادلة التشغيل فقط. يتطلب تصميم النظام الصناعي الحديث آليات تحكم متطورة لتحسين استهلاك الطاقة وحماية المكونات باهظة الثمن.

التآزر مع التناضح العكسي

أغشية التناضح العكسي هي مكونات شديدة الحساسية تتدهور وتنسد ببطء بمرور الوقت، حتى مع المعالجة المسبقة المناسبة. مع تراكم المعادن النزرة والمواد العضوية في المسام المجهرية، يزداد الضغط المطلوب لدفع الماء عبر الغشاء بشكل مطرد. لا يمكن للمضخة التي تعمل بسرعة ثابتة التكيف مع ظروف الهيدروليكية المتغيرة هذه. إما أن تفرط في الضغط على الأغشية الجديدة (مسببة ضررًا ماديًا) أو تقلل الضغط على الأغشية القديمة (مما يقلل من إخراج النظام).

حل محرك التردد المتغير (VFD)

يوفر دمج محرك التردد المتغير (VFD) مع وحدة متعددة المراحل من Stream Pumps حلاً هندسيًا أنيقًا. يسمح VFD للمشغلين بضبط التردد الكهربائي المزود للمحرك تلقائيًا، والتحكم في سرعة دورانه في الوقت الفعلي.

من خلال ربط VFD بمرسل ضغط في اتجاه مجرى النهر، تتكيف المضخة ديناميكيًا مع المتطلبات الدقيقة لغشاء التناضح العكسي. مع تقدم عمر الغشاء واحتياجه لمزيد من القوة، يزيد VFD بشكل طفيف من سرعة المحرك للحفاظ على ضغط دقيق. يوفر هذا الإعداد الذكي كميات هائلة من الكهرباء عن طريق منع الضخ الزائد، مما يطيل بشكل كبير من عمر الأغشية باهظة الثمن للتناضح العكسي ويقلل من التكلفة الإجمالية للملكية (TCO).

ميزات الصيانة والموثوقية: ميزة Stream Pumps

يترجم وقت التوقف في منشأة معالجة المياه مباشرة إلى خسارة في الإيرادات وفشل تشغيلي. تقوم Stream Pumps بهندسة المضخات العمودية متعددة المراحل مع وضع الصيانة السريعة والموثوقية طويلة الأجل في مقدمة مرحلة التصميم.

مانعات التسرب الميكانيكية الكرتونية

غالبًا ما يتطلب استبدال مانع التسرب الميكانيكي التقليدي على مضخة عالية الضغط تفكيكًا كاملاً للمعدات. تخفف Stream Pumps من هذه العملية كثيفة العمالة باستخدام مانعات التسرب الميكانيكية الكرتونية المتقدمة. تنزلق وحدات الختم ذاتية الاحتواء هذه مباشرة فوق العمود.

عند الحاجة إلى الصيانة، يمكن للفنيين استبدال مانع التسرب الكرتوني في دقائق دون إزالة المحرك الثقيل أو فصل الأنابيب الصلبة المعقدة لوحدة التناضح العكسي. تحول هذه الميزة الهندسية الصداع الناتج عن الصيانة الذي يستغرق ساعات إلى إجراء روتيني سريع، مما يبقي وقت توقف النظام عند الحد الأدنى المطلق.

الاهتزاز والمحاذاة

يتطلب عمود رأسي طويل يدور بسرعة 3500 دورة في الدقيقة محاذاة دقيقة لمنع الفشل الكارثي. حتى الانحرافات المجهرية يمكن أن تؤدي إلى اهتزاز مدمر، مما يسرع من تآكل المحامل ويدمر مانعات التسرب الميكانيكية. تستخدم Stream Pumps محامل كربيد التنجستن الثقيلة الموضوعة بشكل استراتيجي على طول مجموعة العمود. تحافظ هذه المكونات فائقة الصلابة والمقاومة للتآكل على مجموعة الدوران محاذاة تمامًا تحت الأحمال الهيدروليكية القصوى، مما يضمن تشغيلًا سلسًا وخاليًا من الاهتزاز طوال عمر المضخة التشغيلي.

موثوقية النظام تبدأ من المضخة

نظام التناضح العكسي الصناعي ليس أكثر موثوقية من المعدات الميكانيكية التي تقوده. يؤدي الاستقرار على مضخة طرد مركزي أقل جودة إلى ملفات ضغط متقلبة، وأغشية متدهورة بسرعة، وتوقف كارثي للنظام. تضمن الهندسة الدقيقة للمضخات العمودية متعددة المراحل أن مرافق معالجة المياه يمكنها تحقيق أهداف الإنتاج الخاصة بها باستمرار وكفاءة.

هل تقوم بتصميم وحدة تناضح عكسي تجارية أو ترقية نظام تغذية غلاية صناعية؟ اتصل بفريق الهندسة في Stream Pumps اليوم لتحديد حجم المضخة العمودية متعددة المراحل المثالية لمتطلبات الضغط والتدفق ونقاء المواد الخاصة بك.
