هل يبدو صوت مضختك الطاردة المركزية وكأنها تضخ كرات الرخام، أو الحصى، أو الثلج المجروش، على الرغم من أنها تدفع ماءً نظيفًا تمامًا؟ إذا كنت تسمع هذا الصوت المتشقق المميز والعدواني، فأنت بحاجة إلى إيقاف تشغيل المعدة على الفور. هذا الصوت ليس مجرد عيب ميكانيكي بسيط. إنه صوت معداتك وهي تدمر نفسها من الداخل إلى الخارج.

يعتقد العديد من مشغلي المصانع وفنيي الصيانة خطأً أن هذا الضوضاء تعني تسرب الهواء إلى النظام. يقومون بشد الوصلات البرشامية، وفحص الحشيات، والبحث عن تسربات في جانب السحب، فقط ليجدوا أن الضوضاء مستمرة. الواقع أكثر تدميرًا بكثير. أنت لا تتعامل مع هواء محبوس. أنت تتعامل مع سائل متبخر ينهار بقوة كافية لتفتيت المعدن الصلب.

فهم السبب الجذري لهذه الظاهرة أمر بالغ الأهمية لموثوقية المصنع وعمر المعدات. قضت شركة ستريم بامبس سنوات في تحليل الفيزياء الكامنة وراء هذه الأعطال. في هذا الدليل الشامل، يشرح فريقنا الهندسي ميكانيكا ظاهرة التجويف في المضخات الطاردة المركزية، والضرر المدمر الذي تسببه، وكيفية إصلاح نظامك بالضبط قبل أن تضطر إلى استبدال مروحة أخرى مدمرة.

ما هي ظاهرة التجويف بالضبط؟ (شرح الفيزياء ببساطة)

لإيقاف صوت المضخة الذي يشبه الحصى، تحتاج أولاً إلى فهم تغيرات الطور الفيزيائية التي تحدث داخل الحلزون. العملية تتلخص في الضغط، ودرجة الحرارة، ونقطة غليان السائل.

الماء لا يغلي فقط عند 100 درجة مئوية (212 فهرنهايت). ترتبط نقطة غليان أي سائل ارتباطًا مباشرًا بالضغط المحيط به. إذا خفضت الضغط بدرجة كافية، سيغلي الماء في درجة حرارة الغرفة. هذه هي الآلية الأساسية وراء ظاهرة التجويف في المضخات الطاردة المركزية.

فقاعات الهواء مقابل فقاعات البخار

من الحيوي التمييز بين فقاعات الهواء وفقاعات البخار. تحدث فقاعات الهواء عندما يتم سحب الهواء الجوي إلى خطوط الأنابيب من خلال تسرب. عندما تمر فقاعات الهواء عبر المضخة، تنضغط، مما يتسبب في انخفاض الكفاءة والتدفق، لكنها تبقى غازًا.

فقاعات البخار مختلفة تمامًا. عندما يدخل السائل إلى عين السحب للمروحة، فإنه يتسارع بسرعة. وفقًا لمبدأ برنولي، مع زيادة السرعة، ينخفض الضغط. إذا انخفض الضغط داخل المضخة إلى ما دون ضغط البخار للسائل، فإن السائل يغلي على الفور. يتحول إلى فقاعات بخار. هذه ليست جيوبًا من الهواء الخارجي؛ إنها جيوب من السائل المتبخر.

الانهيار العنيف

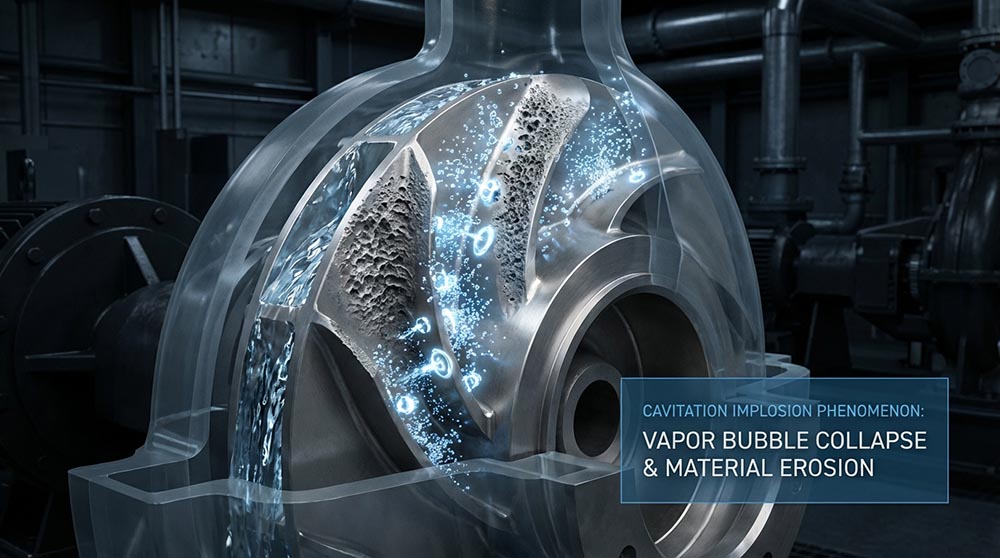

هذه الفقاعات البخارية لا تبقى في منطقة الضغط المنخفض لفترة طويلة. بينما تدور المروحة، تدفع السائل للخارج إلى منطقة الضغط العالي في غلاف المضخة. عندما تصطدم فقاعات البخار بجدار الضغط العالي هذا، لا يمكنها البقاء كغاز. فهي تتغير طورياً على الفور مرة أخرى إلى سائل.

هذا الانهيار ليس انتقالًا لطيفًا. إنه انهيار داخلي عنيف. عندما تنهار الفقاعة، يندفع السائل المحيط لملء الفراغ بسرعات فوق صوتية، مما يخلق موجة صدمة مجهرية أو [نفث مجهري.] عندما يحدث الآلاف من هذه الانهيارات الداخلية كل ثانية ضد السطح المعدني للمروحة، فإنها تقصف قطعًا مجهرية من المعدن. هذا هو مصدر صوت الحصى، وهو مدمر للغاية. يتفوق مهندسو ستريم بامبس في حل هذه المشكلات المعقدة لديناميكيات الموائع لمنع هذا السيناريو بالضبط.

الأعراض والضرر: كيفية اكتشافها

تترك ظاهرة التجويف وراءها مسارًا مميزًا من الأدلة. إذا كنت تعرف ما يجب أن تبحث عنه وتستمع إليه، يمكنك تشخيص المشكلة قبل حدوث فشل كارثي.

أسباب الضوضاء واهتزاز المضخة

العرض الأكثر وضوحًا هو الضوضاء. صوت الطقطقة والفرقعة الناتج عن انهيار فقاعات البخار يشبه تمامًا صخورًا أو حصى تهتز داخل الغلاف. يرافق هذه الضوضاء اهتزاز شديد. تخلق الانهيارات الداخلية الفوضوية قوى هيدروليكية غير متوازنة تهز تجميع المضخة بأكمله. يدمر هذا الاهتزاز المحامل بسرعة، ويهلك الحشيات الميكانيكية، ويمكنه حتى إجهاد عمود المضخة.

الدليل المرئي: ضرر التنقيط في المروحة

إذا فتحت مضخة عانت من هذه المشكلة، فإن الدليل المادي لا يمكن إنكاره. ستظهر المروحة [تنقيطًا] شديدًا. يبدو المعدن كما لو أنه تآكل بسبب حمض عدواني أو قصف ببندقية صغيرة. يضعف هذا التنقيط ريش المروحة، ويخرج تجميع الدوران عن التوازن، ويدمر في النهاية الأجزاء الداخلية للمضخة تمامًا.

انخفاض الأداء

سيلاحظ المشغلون أيضًا انخفاضًا مفاجئًا وغير مبرر في أداء المضخة. سينخفض معدل التدفق، وسيتذبذب ضغط التفريغ أو يهبط. تأخذ فقاعات البخار حيزًا ماديًا داخل ريش المروحة، مما يمنع السائل الفعلي من المرور.

النوع الأول: تجويف السحب (الأكثر شيوعًا)

يحدث تجويف السحب عندما تحرم المضخة من السائل. بالمصطلحات الفنية، يحدث ذلك عندما يكون صافي الضغط الإيجابي للسحب المتاح (NPSHa) أقل من صافي الضغط الإيجابي للسحب المطلوب (NPSHr).

فهم NPSH

فكر في NPSH مثل شرب مخفوق الحليب السميك من خلال قشة. تحتاج المضخة (فمك) إلى قدر معين من الطاقة لسحب السائل لأعلى (NPSHr). يوفر الغلاف الجوي الذي يضغط على مخفوق الحليب الطاقة لدفع السائل لأعلى القشة (NPSHa). إذا كانت القشة رفيعة جدًا، أو كان مخفوق الحليب سميكًا جدًا، يكون الاحتكاك مرتفعًا جدًا. لا يمكن للضغط الجوي دفع السائل بسرعة كافية لمواكبة عملية السحب لديك. ينخفض الضغط داخل فمك، وينهار خداك للداخل، ولا تحصل على مخفوق الحليب.

في نظام الأنابيب، إذا كان الضغط المتاح لدفع السائل إلى المضخة (NPSHa) أقل مما تحتاجه المضخة فعليًا لمنع السائل من الغليان (NPSHr)، تتشكل فقاعات بخار. تحسب فرق الهندسة في ستريم بامبس هذه المتغيرات بالضبط لضمان أن نظامك لديه دائمًا هامش صحي من الضغط المتاح.

المسببات الشائعة

تؤدي عدة عيوب في تصميم النظام إلى تجويع السحب:

• مصافي أو مرشحات السحب المسدودة التي تخلق احتكاكًا مفرطًا.

• أنابيب سحب ضيقة جدًا أو تحتوي على عدد كبير جدًا من المنعطفات الحادة.

• سحب السائل من حفرة عميقة جدًا، مما يتسبب في رفع سحب مفرط.

• تشغيل المضخة بشكل كبير إلى يمين نقطة الكفاءة الأفضل (BEP) على منحنى المضخة.

النوع الثاني: تجويف التفريغ

بينما يعد تجويف السحب هو السبب الأكثر شيوعًا، يمكن أن تسبب مشاكل التفريغ أيضًا أن تبدو المضخة وكأنها تعالج الحصى. يحدث هذا عندما يكون ضغط تفريغ المضخة مرتفعًا بشكل مفرط، مما يجبرها على العمل في أقصى يسار منحنى أدائها.

تأثير إعادة التدوير

يحدث تجويف التفريغ عندما تدفع المضخة ضد مقاومة كبيرة جدًا، وهي حالة تعرف باسم [التشغيل حتى الفشل.] لأن السائل لا يمكنه الخروج بسهولة من فوهة التفريغ، يُجبر على إعادة التدوير بعنف داخل غلاف المضخة.

تجبر إعادة التدوير الداخلية الشديدة هذه السائل على الانزلاق مرة أخرى بين المروحة وجدار الغلاف بسرعات عالية للغاية. يخلق هذا الانزلاق عالي السرعة مناطق ضغط منخفض موضعية تنخفض إلى ما دون ضغط بخار السائل. تتشكل فقاعات بخار ثم تنهار بسرعة عندما يتم دفعها مرة أخرى إلى التدفق الرئيسي.

المسببات الشائعة

يحدث هذا النوع من الفشل عادة بسبب قيود تدفق شديدة على جانب التفريغ:

• التشغيل بصمام تفريغ مغلق جزئيًا أو مخنوق بشكل غير صحيح.

• دفع السائل عبر مرشحات أو مبادلات حرارية مصبية مسدودة بشدة.

• تركيب مضخة أكبر بكثير من اللازم لشبكة الأنابيب الحالية، مما يعني أنها تكافح باستمرار ضد مقاومة النظام.

قائمة مراجعة ستريم بامبس: كيفية منعها وإصلاحها

عندما تواجه منشأة ضرر تنقيط في المروحة وضوضاء شديدة، فإن استبدال الأجزاء المكسورة لن يحل المشكلة. ستواجه المروحة البديلة نفس المصير بالضبط. لمنع ظاهرة التجويف في المضخة حقًا، يجب عليك إصلاح النظام.

إصلاح مشاكل السحب

إذا كان NPSHa لديك منخفضًا جدًا، يجب عليك زيادة الضغط عند مدخل المضخة. يمكنك تحقيق ذلك عن طريق:

• زيادة قطر أنابيب السحب لتقليل فقد الاحتكاك.

• تنظيف مصافي السحب وإزالة المنعطفات أو الصمامات غير الضرورية قبل مدخل المضخة.

• رفع مستوى خزان التغذية أو نقل المضخة أقرب إلى مصدر السائل لتقليل رفع السحب.

التحكم في درجة الحرارة

لأن ضغط البخار مرتبط بدرجة حرارة السائل، يمكن لتبريد السائل منعه من الغليان داخل المضخة. هذا أمر بالغ الأهمية خاصة في تطبيقات تغذية الغلايات أو أنظمة الماء الساخن. يمنحك خفض درجة حرارة السائل هامش أمان أوسع فيما يتعلق بضغط بخار السائل.

إعادة تصميم النظام والهندسة الخبيرة

في بعض الأحيان، لا يمكن ببساطة تغيير خطوط الأنابيب الحالية، ولا يمكن تغيير خصائص السائل. في هذه المواقف، تكون المضخة نفسها هي العامل المحدد. قد يكون الترقية إلى نموذج متخصص من ستريم بامبس مصمم بـ NPSHr أقل هو العلاج النهائي لتركيبتك الإشكالية. يمكن لمهندسينا تقييم متطلبات التدفق المحددة لديك وتحديد هندسة مروحة تتطلب ضغط مدخل أقل للتشغيل بسلاسة.

حل السبب الجذري لأعطال المضخات

ظاهرة التجويف هي دائمًا تقريبًا مشكلة نظام، وليست مجرد مشكلة مضخة. تجاهل صوت الحصى المرعب هذا سيضمن فشلًا كارثيًا ومكلفًا وغير متوقع. من خلال فهم فيزياء فقاعات البخار، ومراقبة الاهتزاز، وضمان أن صافي الضغط الإيجابي للسحب المتاح لديك يتجاوز دائمًا المطلوب، يمكنك حماية معداتك.

هل تعاني مضختك حاليًا من ضرر التجويف؟ لا تشتري فقط مروحة بديلة أخرى لمشاهدتها وهي تتدمّر. أصلح السبب الجذري للفشل. اتصل بفريق الهندسة في ستريم بامبس اليوم لحساب NPSH شامل وإعادة تصميم نظام خبير.
