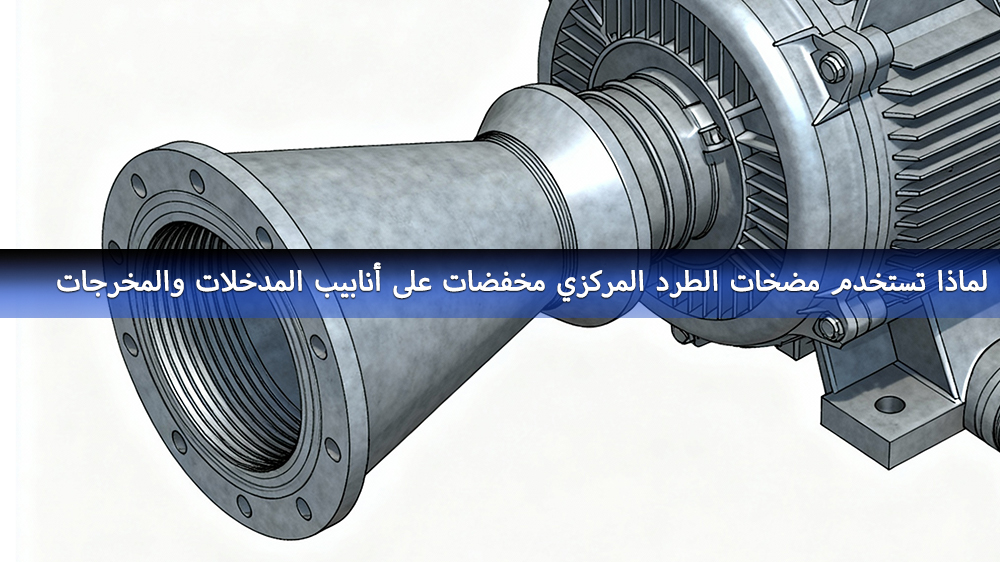

لماذا تستخدم مضخات الطرد المركزي مخفضات على أنابيب المدخل والمخرج

تُعد المضخات الطاردة المركزية حجر الزاوية في أنظمة نقل السوائل، لكن أداءها يعتمد بشكل كبير على تكوين نظام الأنابيب بأكمله. والمكون الحاسم الذي غالبًا ما يتم إغفاله في هذا النظام هو "مخفض الأنابيب". هذه الوصلات البسيطة، المستخدمة للانتقال بين أقطار الأنابيب المختلفة عند مدخل ومخرج المضخة، ضرورية لتحسين كفاءة التدفق، ومنع التلف، وضمان عمل المضخة كما هو مقصود.

إن فهم سبب وكيفية استخدام المخفضات على جانبي الشفط والتفريغ هو مفتاح تصميم نظام ضخ موثوق وفعال. سيشرح هذا الدليل الأدوار المحددة لمخفضات المدخل والمخرج، والأنواع المستخدمة، والمبادئ الهندسية الكامنة وراء تركيبها.

أهمية المخفضات في أنابيب المضخات

المخفضات هي وصلات أنابيب تربط بين أنابيب بأقطار مختلفة. في تركيب المضخة الطاردة المركزية، وظيفتها الرئيسية هي مطابقة قطر أنابيب النظام مع أحجام فلنجات الشفط والتفريغ الخاصة بالمضخة. هذا الانتقال لا يقتصر فقط على توصيل جزئين؛ بل يتعلق بإدارة سلوك السائل عند دخوله وخروجه من المضخة.

هناك نوعان أساسيان من المخفضات المستخدمة مع المضخات الطاردة المركزية:

• المخفض غير المركزي (اللامتراكز):هذا المخفض له جانب مسطح واحد، مما يتسبب في إزاحة المحاور المركزية للمدخل والمخرج. يُستخدم هذا النوع بشكل حصري تقريبًا على جانب الشفط (المدخل) للمضخة.

• المخفض المركزي:هذا المخفض يأتي بشكل مخروطي، مع محور مركزي مشترك لكل من القطر الأكبر والأصغر. يتم تركيبها عادةً على جانب التفريغ (المخرج).

يمكن أن يؤدي استخدام نوع خاطئ من المخفضات أو انتقال غير مناسب إلى مشاكل كبيرة، بما في ذلك الاضطراب، وفقدان الضغط المفرط، وظاهرة مدمرة تعرف باسم "التجويب".

جانب الشفط: لماذا يتم توسيع مخفض المدخل؟

يُعتبر جانب الشفط في المضخة بلا شك الجزء الأكثر أهمية في النظام. الهدف الأساسي هنا هو ضمان تدفق سلس ومستقر للسائل إلى دافعة (مروحة) المضخة. يتم تحقيق ذلك باستخدام قطر أنبوب أكبر لخط الشفط من قطر فلنجة مدخل المضخة نفسها. ويستخدم مخفض غير مركزي لإجراء هذا الانتقال.

تحسين أداء الشفط

باستخدام أنبوب أكبر لخط الشفط، فإنك تقوم عمداً بإبطاء سرعة السائل قبل أن يصل إلى المضخة. وفقًا لمبدأ برنولي، عندما تنخفض سرعة السائل، يزداد ضغطه. هذا الارتفاع في الضغط عند مدخل المضخة أمر بالغ الأهمية لتحسين صافي الارتفاع الإيجابي لشفط السائل (NPSH).

صافي الارتفاع الإيجابي لشفط السائل (NPSH) هو مقياس للضغط الذي يتعرض له السائل في جانب الشفط من المضخة. ضمان أن الصافي المتاح (NPSHa) أعلى مما تتطلبه المضخة (NPSHr) يضمن أن المضخة يمكنها العمل دون مشاكل. يعد استخدام أنبوب مدخل أكبر طريقة مباشرة وفعالة لتعزيز الـ NPSHa وتحسين أداء الشفط بشكل عام.

منع التجويب

التجويب هو أسوأ عدو للمضخة. يحدث ذلك عندما ينخفض ضغط السائل عند عين الدافعة (المروحة) إلى ما دون ضغط بخاره. عند هذه النقطة، يتحول السائل فجأة إلى فقاعات بخار. عندما تنتقل هذه الفقاعات عبر الدافعة إلى منطقة ذات ضغط أعلى، فإنها تنهار بعنف. هذا الانهيار يخلق تيارات دقيقة من السائل يمكن أن تسبب تآكل الدافعة، مما يؤدي إلى تلف شديد، وضجيج، وانخفاض حاد في الكفاءة.

يساعد أنبوب المدخل الموسع والمخفض غير المركزي المثبت بشكل صحيح في الحفاظ على تدفق مستقر وموحد إلى المضخة. هذا يقلل من فقدان الضغط ويمنع تكون جيوب الهواء، مما يقلل بشكل كبير من خطر التجويب ويطيل العمر الافتراضي للمضخة.

التركيب الصحيح للمخفض لخطوط الشفط

اتجاه تركيب المخفض غير المركزي على جانب الشفط أمر بالغ الأهمية. بالنسبة للتركيبات الأفقية، يجب تركيب المخفض بحيث يكون جانبه المسطح لأعلى. يمنع هذا التصميم احتباس الهواء في أعلى الأنبوب، والذي قد يُسحب إلى المضخة ويسبب التجويب أو حالة انسداد هوائي. إذا تُركت جيوب الهواء تتراكم، يمكن أن تعطل التدفق وتؤدي إلى أداء غير متسق للمضخة.

جانب التفريغ: إدارة الضغط والتدفق

على جانب تفريغ المضخة، تكون الأهداف مختلفة. هنا، الهدف غالبًا هو زيادة سرعة المائع للتغلب على مقاومة النظام ونقل المائع إلى وجهته بكفاءة. لهذا السبب، يكون خط التفريغ غالبًا بنفس حجم شفة تفريغ المضخة أو أكبر قليلاً، ويتم استخدام مخفض مركزي (متحد المركز) للمرحلة الانتقالية.

الحفاظ على الضغط وسرعة التدفق

بعد أن يغادر المائع حلزونية (فولوت) المضخة، يكون ضغطه في أعلى مستوياته. يساعد المخفض المركزي في الحفاظ على هذا الضغط والسرعة عندما يدخل المائع إلى نظام خطوط التفريغ. من خلال خلق انتقال سلس ومتناظر، يقلل المخفض من الاضطرابات وفقدان الطاقة الذي قد يحدث مع تغيير مفاجئ في القطر. وهذا يضمن استخدام طاقة المضخة لتحريك المائع، وليس إهدارها في التغلب على الاحتكاك داخل خطوط الأنابيب.

تحسين كفاءة الطاقة

يؤثر تصميم خط التفريغ مباشرة على إجمالي ارتفاع النظام، أو إجمالي المقاومة التي يجب على المضخة العمل ضدها. يساعد التصميم الجيد للمرحلة الانتقالية باستخدام مخفض مركزي في تحقيق التوازن لمقاومة النظام هذا. فهو يمنع الضغط الخلفي المفرط الذي يمكن أن يثقل على المحرك مع ضمان سرعة كافية لنقل المائع بفعالية عبر المسافات الطويلة أو إلى الارتفاعات الأعلى. هذا التوازن هو مفتاح تحقيق оптима كفاءة الطاقة وتكاليف تشغيل أقل.

يُفضل استخدام المخفض المركزي (متحد المركز) على مخرج المضخة لأنه يوفر نمط تدفق متماثل. تساعد هذه الانتظامية في تقليل إجهاد الأنابيب والاهتزازات، مما يساهم في تشغيل أكثر استقرارًا وموثوقية في المراحل اللاحقة.

الاعتبارات الهندسية الرئيسية

التنفيذ الصحيح للمخفضات يتضمن أكثر من مجرد اختيار النوع. يجب على المهندسين مراعاة عدة عوامل:

• زاوية المخفض وطوله:لضمان انتقال سلس وتقليل فقد الاحتكاك، لا ينبغي أن تكون المخفضات مفاجئة للغاية. يُفضل الميل التدريجي.

• تجنب التغيرات المفاجئة:تسبب التغيرات الحادة أو المفاجئة في قطر الأنبوب اضطرابات كبيرة، مما يؤدي إلى فقدان الطاقة وحدوث اهتزازات محتملة.

• توافق المواد:يجب أن تكون مادة المخفض متوافقة مع المائع الذي يتم ضخه وبقية نظام الأنابيب لمنع التآكل.

• حسابات NPSH:يجب دائمًا إجراء حسابات NPSH مفصلة للتأكد من أن تصميم خط السحب، بما في ذلك المخفض، يوفر هامشًا كافيًا لتجنب ظاهرة التكهف.

الأخطاء الشائعة التي يجب تجنبها

بعض أخطاء التثبيت الشائعة يمكن أن تلغي فوائد استخدام المخفضات وتؤدي إلى مشاكل تشغيلية خطيرة.

1. تركيب مخفض مركزي (متحد المركز) على جانب السحب:هذا هو الخطأ الأكثر شيوعاً. إن استخدام مُخَفِّصٍ متحد المركز في خط السحب الأفقي يُنشئ جيب هواء في أعلى الأنبوب، مما يحرم المضخة من السائل ويتسبب في تكوُّن حاد.

2. استخدام المخفضات المفاجئة:إن استخدام المخفضات القصيرة والحادة يزيد من الاضطراب وانخفاض الضغط، مما يقلل من كفاءة النظام بشكل عام.

3. تجاهل حدود سرعة التدفق:يمكن أن تسبب كل من السرعات المرتفعة بشكل مفرط والمنخفضة بشكل مفرط مشاكل. من الضروري تحديد أبعاد الأنابيب للحفاظ على السرعات ضمن النطاقات الموصى بها للتطبيق المحدد.

الخلاصة

يُعد الاستخدام الصحيح للمخفضات في أنابيب المضخات الطاردة المركزية جانباً أساسياً من التصميم الجيد للنظام. على جانب السحب، يُعد استخدام أنبوب موسع مع مُخَفِّصٍ لا مركزي مسطح القمة ضرورياً لزيادة NPSH ومنع التكهف المدمر. على جانب التفريغ، يضمن المُخَفِّص المتحد المركز انتقالاً سلساً يحافظ على الضغط ويُحسّن كفاءة الطاقة.

من خلال الاهتمام الدقيق بحجم ونوع وتوجيه هذه المكونات الحرجة، يمكنك تعزيز كفاءة المضخة بشكل كبير، ومنع التآكل المبكر، وضمان تشغيل موثوق طويل الأمد لنظام التعامل مع السوائل بأكمله.
