دليل كامل لاختيار مضخة الشفط النهائية المناسبة

تُعد مضخات الامتصاص الطرفي بمثابة القوة الدافعة الرئيسية في عدد لا يحصى من أنظمة نقل السوائل في جميع أنحاء العالم. فتصميمها البسيط وموثوقيتها وتعدد استعمالاتها تجعلها خيارًا شائعًا للعديد من التطبيقات. ومع ذلك، يعد اختيار المضخة المناسبة أمرًا بالغ الأهمية لضمان كفاءة التشغيل وعمر النظام الطويل وفعالية التكلفة. سيرشدك هذا الدليل خلال كل ما تحتاج لمعرفته لاتخاذ قرار مستنير.

سنغطي الأساسيات المتعلقة بمضخات الامتصاص الطرفي، وتطبيقاتها المتنوعة، وعملية اختيار مفصلة. كما ستتعلم الأخطاء الشائعة التي يجب تجنبها وكيفية تعظيم العمر الافتراضي لمعداتك.

ما هي مضخة الامتصاص الطرفي؟

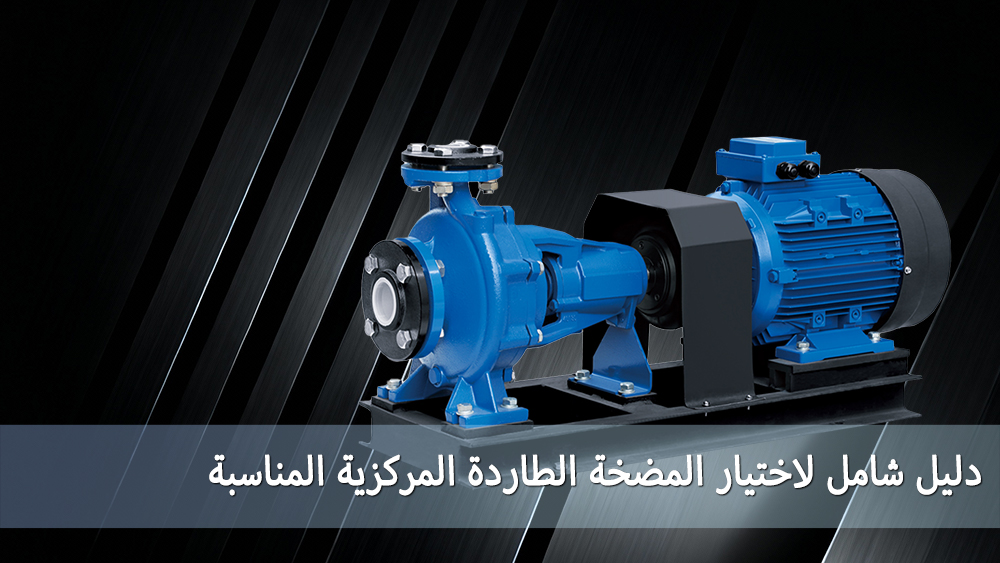

مضخة الامتصاص الطرفي هي نوع من المضخات الطاردة المركزية حيث يقع فتحة الشفط على الجانب المقابل لعلبة التروس من غلاف المضخة. وعادةً ما تكون فتحة التفريغ موجودة في أعلى الغلاف. هذا التكوين هو أحد أكثر التكوينات شيوعًا للمضخات في جميع أنحاء العالم.

مبدأ العمل

طريقة التشغيل واضحة ومباشرة. يدخل السائل إلى المضخة عبر فتحة الشفط الموجودة في [الطرف] الخاص بغلاف المضخة. ثم يتدفق إلى مركز المروحة الدوارة، والتي تمنح السرعة للسائل. بينما يتم قذف السائل للخارج بواسطة قوة الطرد المركزي، فإنه يدخل إلى القناة الحلزونية - وهي غلاف حلزوني الشكل يتسع في مساحة المقطع العرضي. يؤدي هذا الاتساع إلى إبطاء سرعة السائل، محولًا طاقته الحركية (السرعة) إلى طاقة وضع (ضغط). ثم يخرج السائل المضغوط الآن عبر فتحة التفريغ.

الميزات الرئيسية والمزايا

• التصميم البسيط والقوي: تركيبه غير معقد، مما يؤدي إلى موثوقية عالية وصيانة أسهل.

• فعالة من حيث التكلفة: غالبًا ما تقدم مضخات الامتصاص الطرفي سعر شراء أولي أقل مقارنة بأنواع المضخات الأخرى ذات الأداء المماثل.

• تعدد الاستعمالات: يمكنها التعامل مع مجموعة واسعة من السوائل النظيفة أو قليلة التلوث، مما يجعلها مناسبة للعديد من الصناعات.

• التوحيد القياسي: تتوافق العديد من الموديلات مع المعايير الدولية (مثل EN 733 أو ISO 2858)، مما يضمن قابلية التبادل وتوفر قطع الغيار.

• مساحة تركيب صغيرة: يتطلب تصميم الغلاف المفرد عمومًا مساحة تركيب أقل من تكوينات المضخات الأكثر تعقيدًا.

التطبيقات النموذجية لمضخات الامتصاص الطرفي

إن تعدد استعمالات مضخات الامتصاص الطرفي يعني أنها توجد في كل قطاع تقريبًا يتطلب إدارة السوائل.

القطاع الصناعي

في البيئات الصناعية، تعد هذه المضخات حيوية لعمليات مثل تدوير مياه التبين في المصانع، ونقل السوائل الكيميائية (بمواد مناسبة)، وإدارة مياه العمليات. تضمن موثوقيتها سير العمليات الحرجة دون انقطاع.

القطاع الزراعي

يعتمد الزراعة بشكل كبير على المياه. تشكل مضخات الامتصاص الطرفي العمود الفقري للعديد من أنظمة الري، حيث تنقل المياه بكفاءة من مصادر مثل الأنهار أو البحيرات أو الآبار إلى الحقول. كما تُستخدم في توفير المياه للثروة الحيوانية ومهام التنظيف العامة في المزرعة.

خدمات المباني

تعتمد المباني التجارية والسكنية على هذه المضخات لأنظمة التدفئة والتهوية وتكييف الهواء، وتعزيز ضغط المياه في المباني الشاهقة، وإدارة أنظمة الصرف ومكافحة الحرائق.

المشاريع البلدية

تستخدم البلديات مضخات الامتصاص النهائي لشبكات إمدادات المياه على نطاق واسع ومحطات معالجة مياه الصرف الصحي. وهي crucial لنقل كميات كبيرة من المياه عبر عمليات المعالجة وتوزيع مياه الشرب على المجتمعات.

التطبيقات المتخصصة

بمواد وأختام محددة، يمكن تكييف مضخات الامتصاص النهائي للتطبيقات الحساسة. في صناعات معالجة الأغذية والأدوية، تستخدم الموديلات المصنوعة من الفولاذ المقاوم للصدأ لنقل المنتجات وسوائل التنظيف مع الحفاظ على المعايير الصحية.

دليل مفصل لاختيار المضخة

اختيار المضخة الصحيحة يتطلب أكثر من مجرد مطابقة رقم الموديل للمهمة. فهو يتطلب تحليلاً دقيقاً للاحتياجات المحددة لنظامك.

1. حساب معدل التدفق والارتفاع

المعاملان الأكثر أهمية هما معدل التدفق (Q) والارتفاع الديناميكي الإجمالي (H).

· معدل التدفق (Q): هذا هو حجم السائل الذي تحتاج إلى نقله في فترة زمنية معينة، يُقاس عادةً بالغالون في الدقيقة (GPM) أو بالمتر المكعب في الساعة (م³/ساعة).

· الارتفاع (H): يمثل هذا الضغط الإجمالي الذي يجب على المضخة توليده للتغلب على مقاومة النظام. وهو يشمل الارتفاع العمودي الذي يجب رفع السائل إليه (الارتفاع الساكن) وفقدان الاحتكاك من الأنابيب والصمامات والتجهيزات (ارتفاع الاحتكاك).

2. النظر في خصائص السائل

طبيعة السائل الذي يتم ضخه ستحدد المواد المناسبة للمضخة.

· درجة الحرارة: يمكن لدرجات الحرارة المرتفعة أن تؤثر على أداء المضخة وتتطلب مواد يمكنها تحمل الإجهاد الحراري.

· اللزوجة: السوائل الأكثر سمكاً ولزوجة تخلق مقاومة أكبر وقد تتطلب محركاً أكبر وأقوى.

· القابلية للتآكل والتآكل: تحدد المواد الكيميائية أو المواد الصلبة في السائل اختيار مواد الغلاف والعجلة والأختام لمنع التآكل والبلى. الحديد الزهر القياسي مناسب للمياه، بينما هناك حاجة إلى الفولاذ المقاوم للصدأ أو السبائك الخاصة للمواد الكيميائية العدوانية.

3. تقييم بيئة التثبيت

مكان تركيب المضخة يهم.

· قيود المساحة: تأكد من أن الأبعاد الفعلية للمضخة والمحرك تتلاءم مع المساحة المتاحة، مع توفر مساحة كافية للوصول للصيانة.

· متطلبات الضوضاء: في المناطق التجارية أو السكنية، قد تكون هناك حاجة إلى موديلات منخفضة الضوضاء للامتثال للوائح المحلية.

· الظروف المحيطة: ضع في اعتبارك عوامل مثل درجة الحرارة والرطوبة والتعرض للعوامل الجوية عند اختيار غلاف المحرك ومواد المضخة.

4. التركيز على الكفاءة واستهلاك الطاقة

التكلفة الأولية للطرمبة ليست سوى جزء من التكلفة الإجمالية خلال عمرها الافتراضي. الطرمبة عالية الكفاءة تستهلك طاقة أقل، مما يؤدي إلى توفير كبير على مدار عمرها التشغيلي. تحقق دائمًا من نقطة أفضل كفاءة (BEP) على منحنى الطرمة واختر طرمبة تعمل أقرب ما يمكن إلى نقطة أفضل كفاءة الخاصة بها لنقطة الخدمة المطلوبة لديك.

5. إعطاء الأولوية للعلامة التجارية وخدمة ما بعد البيع

العلامة التجارية الموثوقة غالبًا ما تشير إلى تصنيع عالي الجودة وأداء موثوق. بنفس القدر من الأهمية هو توفر دعم ما بعد البيع، بما في ذلك المساعدة الفنية وقطع الغيار والخدمة. يمكن لشبكة الدعم القوية تقليل وقت التوقف عن العمل وإطالة عمر معداتك.

الأخطاء الشائعة في اختيار الطرمبة

تجنب هذه الأخطاء الشائعة يمكن أن يوفر عليك مشاكل مكلفة في المستقبل.

• تجاهل ظروف التشغيل الفعلية: اختيار طرمبة بناءً على القيم القصوى النظرية فقط يمكن أن يؤدي إلى عدم الكفاءة. قم دائمًا بتحديد حجم الطرمبة لنقطة التشغيل العادية واليومية.

• إعطاء الأولوية للتكلفة المنخفضة على الجودة: الطرمبة منخفضة التكلفة وقليلة الجودة قد يكون لها عمر افتراضي أقصر، واستهلاك أعلى للطاقة، وتكرار الأعطال، مما يجعلها أكثر تكلفة على المدى الطويل.

• إهمال تكاليف الصيانة والتشغيل: إجمالي تكلفة الملكية (TCO) يشمل سعر الشراء الأولي، وتكاليف الطاقة، ومصروفات الصيانة. الطرمبة الأغلى قليلاً ولكن عالية الكفاءة والموثوقية غالبًا ما يكون لها إجمالي تكلفة ملكية أقل.

• تكبير حجم الطرمبة أكثر من اللازم: خطأ شائع هو اختيار طرمبة أقوى من اللازم للتطبيق. الطرمبة كبيرة الحجم تعمل بعيدًا عن نقطة أفضل كفاءة الخاصة بها، مما يؤدي إلى انخفاض الكفاءة، وزيادة الاهتزاز، وتآكل مبكر لمحامل وأختام الطرمبة.

كيف تحسن عمر طرمبة الشفط الطرفي الافتراضي

العناية السليمة تضمن أن تقدم طرمبتك خدمة موثوقة لسنوات عديدة.

• التثبيت والتشغيل السليمان: تأكد من تركيب الطرمبة على أساس متين ومستوٍ لتقليل الاهتزاز. قم بمحاذاة أعمدة الطرمبة والمotor بدقة. تحقق من الدوران الصحيح قبل بدء تشغيل النظام.

• الصيانة والتفتيش الدوريان: اتبع جدول صيانة روتيني. تحقق من التسريبات والضوضاء غير العادية والاهتزازات. قم بتشحيم المحامل وفقًا لتوصيات الشركة المصنعة.

• تشخيص الأعطال الشائعة وإصلاحها: افهم كيفية تحديد ومعالجة المشاكل الشائعة مثل ظاهرة التكهف (الناتجة عن عدم كفاية ضغط الشفط)، وعطل الإحكام، وتآكل المحامل. الكشف المبكر يمكن أن يمنع حدوث تلف كبير.

الخاتمة: اتخاذ القرار الصحيح

اختيار طرمبة الشفط الطرفي المناسبة هو قرار بالغ الأهمية يؤثر على أداء نظامك وموثوقيته وتكاليفه طويلة المدى. من خلال التقييم الدقيق لمتطلبات تطبيقك - بما في ذلك التدفق والارتفاع وخصائص السائل وبيئة التثبيت - يمكنك اختيار طرمبة تعمل بكفاءة وفعالية.

لحسابات دقيقة، يمكنك استخدام برنامج اختيار الطرمبات عبر الإنترنت الذي توفره العديد من الشركات المصنعة أو استشارة منحنيات الطرمبات للعثور على موديل يناسب نقطة الخدمة الخاصة بك بشكل أفضل. إن قضاء الوقت في الاختيار الصحيح يضمن أنك تستثمر في حل يوفر قيمة دائمة.
