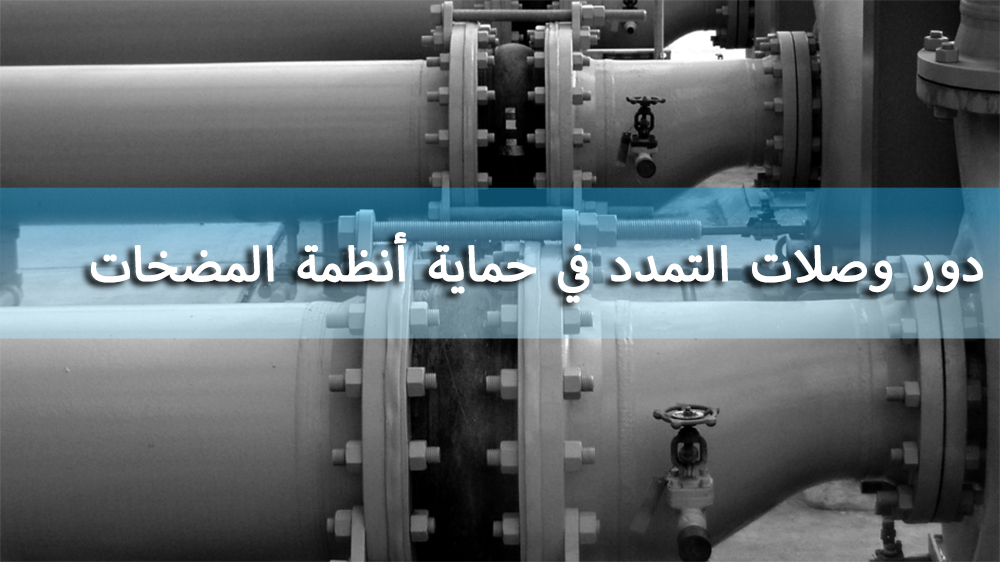

دور وصلات التمدد في حماية أنظمة المضخات

تُعد أنظمة الأنابيب الشرايين الرئيسية للمنشآت الصناعية والتجارية، بينما تمثل المضخات قلوبها النابضة. ولضمان سير عمل هذه الأنظمة بسلاسة، يجب أن تعمل كل مكوناتها في انسجام تام. ومع ذلك، تظل قوى مثل التمدد الحراري والاهتزازات والإجهادات الميكانيكية تهديداً دائماً لسلامتها. وهنا يبرز الدور الحاسم لوصلات التمدد. فهي مصممة هندسياً لحماية المضخات والأنابيب والمعدات المتصلة من هذه القوى المدمرة.

ستستعرض هذه المقالة كيف تؤدي وصلات التمدد دور الأبطال المجهولين في أنظمة المضخات. وسنغطي وظيفتها في امتصاص الحركة وعزل الاهتزازات وتقليل الإجهاد على النظام، مما يطول في النهاية عمر تشغيلك بالكامل ويعزز موثوقيته.

فهم وصلات التمدد

وصلات التمدد هي مكونات مصممة خصيصاً لتُركب في أنظمة الأنابيب لامتصاص الحركة وتخفيف الإجهاد. وظيفتها الأساسية هي توفير المرونة، لتستوعب الانزياحات الناجمة عن التغيرات الحرارية والاهتزازات وعدم المحاذاة البسيط. وبدونها، ستنقل الأنابيب الصلبة هذه القوى مباشرة إلى فتحات المضخات والصمامات والمعدات الحرجة الأخرى، مما يؤدي إلى تعطلها المبكر.

المواد والتصاميم الشائعة

تأتي وصلات التمدد بمواد وتصاميم متنوعة لتناسب التطبيقات المختلفة:

• المطاطية: عالية المرونة وممتازة لعزل الاهتزازات وتقليل الضوضاء. تُستخدم غالباً في أنظمة المياه ومياه الصرف الصحي والتدفئة والتهوية وتكييف الهواء.

• المعدنية: مصنوعة من الفولاذ المقاوم للصدأ أو سبائك أخرى، هذه الوصلات مثالية للتطبيقات عالية الضغط ودرجات الحرارة المرتفعة، مثل خطوط معالجة البخار أو المواد الكيميائية.

• النسيجية: تُستخدم في أنظمة مجاري الغاز أو الهواء منخفضة الضغط وعالية الحرارة، مثل تلك الموجودة في محطات الطاقة والأفران الصناعية.

تختلف التصاميم من الأنواع أحادية القوس، التي توفر مرونة في اتجاه رئيسي واحد، إلى الأنواع متعددة الأقواس التي يمكنها امتصاص حركات أكثر تعقيداً ومتعددة الاتجاهات.

أماكن تركيبها

يعد التموضع الصحيح مفتاحاً لفعاليتها. عادةً ما تُركب وصلات التمدد على جانبي الشفط والطرد للمضخة. يتيح هذا الموقع فصل المضخة عن شبكة الأنابيب الرئيسية، وعزلها عن الإجهادات الناتجة عن الأنابيب، ومنع انتقال اهتزازات المضخة إلى الأجزاء اللاحقة في النظام.

التمدد الحراري والإجهاد على النظام

تقلبات درجات الحرارة هي واقع شائع في العديد من أنظمة الأنابيب. عندما تتغير درجة حرارة المائع، يتمدد مادة الأنبوب أو ينقبض. ورغم أن هذه الحركة قد تبدو صغيرة على مسافة قصيرة، إلا أنها تتراكم على امتدادات الأنابيب الطويلة، مكونة قوة هائلة.

بدون وسيلة لامتصاص هذه الحركة، ينتقل الإجهاد الميكانيكي الناتج مباشرة إلى أضعف النقاط في النظام - والتي غالباً ما تكون غلاف المضخة والحشوات. في أنظمة العمليات عالية الحرارة، يمكن للأنابيب أن تتمدد وتدفع باتجاه المضخة، بينما في حلقات الماء المبرد، يمكن أن تنقبض وتشد عليها. هذا الدفع والسحب المستمر يؤدي إلى تسرب الحشيات، وتشققات في أغلفة المضخات، وتلف المحامل. تمتص وصلات التمدد هذا النمو أو الانكماش الخطي، مما يحيد الإجهاد قبل أن يصل إلى المضخة.

عزل الاهتزازات وتقليل الضوضاء

المضخات، بطبيعتها، تولد اهتزازات ميكانيكية. إن دوران المروحة والمحرك يخلق اهتزازات تنتقل عبر غلاف المضخة وإلى الأنابيب المتصلة. يمكن لهذه الطاقة أن تسبب سلسلة من المشاكل في جميع أنحاء النظام، تؤدي إلى الضوضاء، وارتخاء الوصلات، وإجهاد دعامات الأنابيب.

تعمل وصلة التمدد كممتص للصدمات، فتفصل المضخة بشكل فعال عن بقية الأنابيب. تقوم المادة المرنة، خاصة في وصلات التمدد المطاطية، بتخميد طاقة الاهتزاز. وهذا يوفر عدة فوائد رئيسية:

• إطالة عمر المحامل والعوازل: من خلال عزل المضخة عن إجهاد الأنابيب وامتصاص اهتزازاتها الذاتية، تقلل وصلات التمدد الحمل على محامل المضخة والعوازل الميكانيكية.

• تشغيل أكثر هدوءاً: تمتص الوصلة الضوضاء المسموعة الناتجة عن المضخة واضطراب المائع، مما يؤدي إلى غرفة آلات أكثر هدوءاً وبيئة عمل محسنة.

• تقليل التعب على مستوى النظام: منع انتقال الاهتزاز عبر خط الأنابيب يحمي المكونات اللاحقة من التعب والفشل المحتمل.

مرونة تحمل عدم المحاذاة والتركيب

في عالم مثالي، ستصطف كل أنابيب بشكل تام مع كل فتحة مضخة. محاولة فرض توصيل عن طريق سحب الأنابيب إلى مكانها يخلق إجهادًا داخليًا يمكن أن يتلف المعدات من اليوم الأول.

تقدم وصلات التمدد حلاً عمليًا من خلال التعويض عن حالات عدم المحاذاة الجانبية أو المحورية أو الزاوية البسيطة. لا يؤدي هذا إلى تبسيط عملية التثبيت فحسب، بل يقلل أيضًا من الإجهاد على فتحات المضخات ودعامات الأنابيب. في غرف الماكينات الضيقة حيث تكون المساحة محدودة، يمكن أن تكون هذه المرونة المضافة لا تقدر بثمن لتحقيق تصميم نظام سليم وخالٍ من الإجهاد.

حماية مكونات المضخة وإطالة عمر الخدمة

من خلال إدارة الإجهاد والاهتزاز وعدم المحاذاة، تساهم وصلات التمدد بشكل مباشر في إطالة العمر الافتراضي وموثوقية أنظمة المضخات. تمنع وظيفتها الوقائية مجموعة من المشاكل الشائعة التي تؤدي إلى توقف مكلف عن العمل وإصلاحات.

الفائدة الأساسية هي منع تلف شفات المضخة. يمكن أن يتسبب الإجهاد المستمر في فشل حشيات الشفة، مما يؤدي إلى تسربات، أو حتى تكسير الشفة نفسها. من خلال امتصاص الحركة، تضمن وصلات التمدد بقاء وصلة الشفة آمنة. علاوة على ذلك، فهي تقلل من انحراف العمود، وهو سبب رئيسي لفشل الحشو الميكانيكي والمحامل قبل الأوان. عندما يمارس الأنبوب قوة على غلاف المضخة، يمكن أن يؤدي ذلك إلى اختلال محاذاة العمود، مما يؤدي إلى تآكل مفرط لهذه المكونات الداخلية الحرجة.

أظهرت دراسة حالة واقعية في مصنع للمعالجة الكيميائية أنه تم القضاء على حالات فشل الحشو الميكانيكي المتكررة في مضخة المياه الساخنة بعد تركيب وصلات تمدد بشكل صحيح على خطوط الشفط والتفريغ الخاصة بها. امتصت الوصلات التمدد الحراري لمسار الأنابيب الطويلة، الذي كان يبذل قوة كبيرة على المضخة سابقًا.

أفضل الممارسات لتركيب وصلات التمدد

للحصول على أقصى استفادة من وصلة التمدد، يعد التركيب السليم أمرًا غير قابل للتفاوض. يضمن اتباع إرشادات الشركة المصنعة وأفضل ممارسات الصناعة أن يعمل الوصل كما هو مقصود ولا يخلق مشاكل جديدة.

خطوات التركيب الرئيسية

1. الموضع الصحيح: قم بتركيب الوصلات أقرب ما يكون إلى شفات الشفط والتفريغ للمضخة للحصول على أقصى عزل للاهتزاز.

2. التثبيت السليم: يجب تثبيت الأنابيب بشكل آمن على جانب الوصل المقابل للمضخة.。 يجب استخدام وحدات تحكم أو قضارب ربط للحد من الحركة ومنع الوصل من التمدد الزائد تحت الضغط.

3. تجنب الإجهاد الأولي: لا تستخدم وصلة التمدد للتعويض عن عدم محاذاة كبير. يجب تركيب الوصل في وضع محايد ومسترخٍ دون أن يكون مضغوطًا أو ممددًا بشكل زائد.

4. الفحوصات الدورية: قم بفحص الوصلات بشكل دوري للبحث عن علامات التآكل أو التشقق أو النفط أو التسرب. يساعد جدول الفحص الاستباقي في تحديد الوصلات الفاشلة قبل أن تسبب فشلاً كارثيًا.

أخطاء شائعة يجب تجنبها

حتى مع أفضل النوايا، يمكن لأخطاء التثبيت أن تهدد فعالية وصلة التمدد. احذر من هذه الأخطاء الشائعة:

• اختيار المواد غير الصحيح: استخدام مادة للوصلة غير متوافقة مع درجة حرارة النظام، أو الضغط، أو الوسط الكيميائي يمكن أن يؤدي إلى تدهور سريع.

• تجاهل تصنيفات الحركة: كل وصلة لها حد أقصى مصنف للحركة. عدم مراعاة التمدد الحراري الكلي للنظام يمكن أن يتسبب في تمدد الوصلة بشكل زائد أو انضغاطها، مما يؤدي إلى تعطلها.

• الدعم والتوجيه غير المناسبين: تثبيت وصلة بدون مراسٍ داعمة ومرشدات أنابيب مناسبة يمكن أن يتسبب في انبعاج الأنبوب أو تعطل الوصلة تحت الضغط.

خلاصة

وصلات التمدد ليست مجرد ملحقات؛ فهي أجهزة وقائية أساسية في أي نظام مضخات مصمم بشكل جيد. من خلال امتصاص التمدد الحراري، وعزل الاهتزازات، والتعويض عن عدم المحاذاة، فإنها تحمي المضخات وخطوط الأنابيب من القوى المستمرة التي تؤدي إلى التآكل، والتلف، وانخفاض الكفاءة.

دورها أساسي للحفاظ على موثوقية النظام، وإطالة عمر الخدمة للمعدات، وتقليل تكاليف التشغيل على المدى الطويل. يعد الاستثمار في الاختيار المحترف وتثبيت وصلات التمدد الصحيحة خطوة حاسمة لضمان الصحة والأداء طويل الأجل لنظام التعامل مع السوائل بأكمله.
