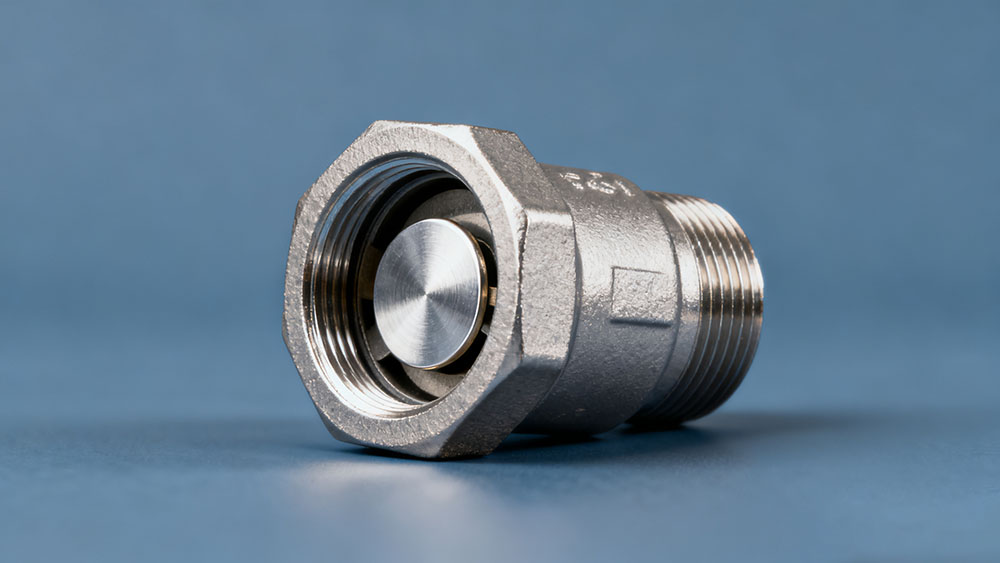

لماذا يعد تركيب صمام فحص بالقرب من مخرج المضخة أمرًا مهمًا

صمام الاختيار هو جهاز بسيط بمهمة حاسمة: فهو يسمح للسائل بالتدفق في اتجاه واحد فقط. في أي نظام مضخات، وظيفته الأساسية هي منع التدفق العكسي، وهو الانعكاس غير المرغوب فيه للتدفق عند إيقاف تشغيل المضخة. بينما يبدو هدفه واضحًا، فإن موقعه هو تفصيلة يمكن أن تحدد نجاح أو فشل صحة نظامك. السؤال ليس فقط عما إذا كان يجب استخدام صمام الاختيار، ولكن أين يجب تركيبه. يعد وضعه بالقرب من مخرج المضخة أمرًا بالغ الأهمية لحماية معداتك وضمان التشغيل الفعال.

يستكشف هذا الدليل الدور الأساسي لصمامات الاختيار في أنظمة المضخات. سنغطي سبب الأهمية البالغة للوضع الصحيح، وما الذي يحدث عندما تسير الأمور على نحو خاطئ، وكيفية تركيب صمام الاختيار بشكل صحيح من المرة الأولى. إن فهم هذه المبادئ يساعد في حماية استثمارك، وتقليل تكاليف الصيانة، وتحسين كفاءة نظام المضخات بشكل عام.

فهم كيفية تأثير التدفق العكسي على أداء المضخة

عندما تتوقف المضخة، يظل السائل في خط الطرد تحت الضغط. ستحاول الجاذبية والضغط المتبقي في النظام إجبار هذا السائل على العودة نحو المضخة. بدون حاجز، يمكن لهذا التدفق العكسي أن تكون له عواقب فورية ومدمرة.

يجبر التدفق العكسي مروحة المضخة على الدوران في الاتجاه المعاكس. يضع هذا الدوران العكسي ضغطًا هائلاً على المحرك والمحامل والأختام — وهي مكونات لم تُصمم أبدًا لمثل هذه القوى. بمرور الوقت، يمكن أن يؤدي هذا إلى تآكل مبكر وعطل كارثي. قد تتسرب الإطارات، ويمكن أن تتلف المحامل، مما يؤدي إلى إصلاحات مكلفة وتوقف طويل للعمل.

الخطر الجدي الآخر هو ظاهرة "المطرقة المائية". تحدث هذه الظاهرة عندما يصطدم عمود الماء العائد بصمام مغلق أو بالمروحة الثابتة، مما يخلق موجة صدمة هيدروليكية عنيفة تتردد عبر الأنابيب. يمكن أن تتسبب هذه الصدمة في إتلاف المضخة والأنابيب وأي أدوات متصلة. بالنسبة للمضخات غير الغاطسة التي تتطلب التحضير، يعني التدفق العكسي غير المتحكم به أن غلاف المضخة سيتم تفريغه، مما يضطرك إلى إعادة تحضير النظام قبل كل بدء تشغيل. هذا أمر غير فعال ويستغرق وقتًا طويلاً.

لماذا يعد الوضع بالقرب من مخرج المضخة هو الأمثل

التركيب الصحيح لصمام الاختيار يتعلق بأكثر من مجرد منع التدفق العكسي؛ بل يتعلق بفعل ذلك بفعالية وفورية. يوفر وضع الصمام بأقرب ما يمكن من منفذ طرد المضخة أفضل حماية.

المنطق الهيدروليكي بسيط. صمام الاختيار المثبت مباشرة عند نقطة الطرد يُغلق في اللحظة التي تتوقف فيها المضخة، ممسكًا بعمود الماء بالكامل في خط الطرد. يوفر هذا الإجراء حماية فورية ضد التدفق العكسي والدوران العكسي المصاحب للمروحة. كما يقلل من حجم الماء الذي يمكن أن يتدفق للخلف، مما يقلل بشكل كبير من احتمالية حدوث المطرقة المائية.

عندما يتم تركيب صمام الاختيار بعيدًا عن خط الطرد، يمكن لحجم كبير من الماء أن يندفع عائدًا نحو المضخة قبل أن يُغلق الصمام. لا يزال هذا يمكن أن يتسبب في دوران المروحة للخلف لفترة وجيزة وخلق صدمة هيدروليكية مدمرة. من خلال وضع الصمام بالقرب من المضخة، تضمن أن يظل النظام ممتلئًا وذا ضغط، مما يسمح بإعادة تشغيل أسرع وأكثر سلاسة وتحضير أكثر موثوقية.

الأخطاء الشائعة في تركيب صمام الاختيار

حتى مع أفضل النوايا، يمكن للأخطاء في تركيب صمام الاختيار أن تعرض نظامًا بأكمله للخطر. يعد تجنب هذه الأخطاء الشائعة مفتاحًا لتعظيم كفاءة نظام المضخات وإطالة عمره الافتراضي.

• التركيب بعيدًا جدًا عن مخرج المضخة: كما نوقش، هذا هو الخطأ الأكثر شيوعًا والأكثر أهمية. فهو يترك المضخة عرضة للتدفق العكسي و المطرقة المائية بين المضخة والصمام.

• استخدام صمام أصغر أو أكبر من اللازم: الصمام الأصغر من اللازم سيُقيد التدفق، مما يزيد من انخفاض الضغط واستهلاك الطاقة. الصمام الأكبر من اللازم قد لا يفتح أو يُغلق بشكل صحيح تحت ظروف التدفق العادية، مما يؤدي إلى 【الطرق】 والتآكل المبكر.

• اختيار النوع الخاطئ: ليست جميع صمامات الاختيار متماثلة. قد لا يكون صمام الاختيار الأرجوالي مناسبًا للتركيب في أنبوب رأسي، بينما قد يخلق صمام ذو نابض ضغطًا زائدًا في نظام ذي ضغط منخفض. يجب أن تتطابق الخيارات مع التطبيق.

• تجاهل علامات اتجاه التدفق: كل صمام اختيار يحمل سهمًا يشير إلى اتجاه التدفق الصحيح. تركيبه بشكل عكسي سيمنع التدفق تمامًا عندما تعمل المضخة، مما قد يتلف المضخة والنظام.

• تخطي الفحص الدوري: تحتوي صمامات الفحص على أجزاء متحركة قد تبلى أو تتعطل أو تنسد بالشوائب. يضمن الصيانة الدورية استمرار عملها بالشكل المطلوب.

أنواع صمامات الفحص والتطبيقات المناسبة لها

اختيار النوع المناسب من صمام الفحص لا يقل أهمية عن موقعه. كل تصميم له خصائص محددة تجعله مناسبًا لسيناريوهات مختلفة.

• صمام الفحص الأرجوحي (الرفاص): هذا النوع الشائع يتميز بقرص (رفاص) يفتح مع تدفق المياه للأمام ويغلق مع التدفق العكسي. يوفر مقاومة منخفضة للتدفق وهو مثالي للتركيب الأفقي في أنظمة المياه النظيفة ذات الضغوط المنخفضة إلى المتوسطة.

• الصمام الزنبركي (مانع الرجوع): يمسك زنبرك بقرص أو مكبس مقابل مقعد. يضغط تدفق المياه الأمامي على الزنبرك ليفتح الصمام. لأنه لا يعتمد على الجاذبية، فهو يعمل بشكل جيد في أي اتجاه (أفقي أو رأسي) وممتاز للأنظمة ذات الضغوط العالية حيث يكون الإغلاق السريع مطلوبًا لمنع ظاهرة المطرقة المائية.

• صمام القاع (القدم): هذا نوع خاص من صمامات الفحص مجتمع مع مصفاة، يُركب في نهاية خط السحب (مدخل المضخة). وظيفته هي الحفاظ على شحن المضخة بمنع الماء من التفريغ من أنبوب السحب عندما تكون المضخة متوقفة. وهو أساسي في تركيبات المضخات ذاتية التحضير.

• صمام الفحص ثنائي اللوحة أو الصمام الصامت: هذه صمامات مضغوطة، معززة بزنبرك، مصممة للإغلاق السريع والهادئ. ميزتها الأساسية هي التحكم المتفوق في ظاهرة المطرقة المائية، مما يجعلها الخيار الأمثل للأنظمة الحرجة والمباني الشاهقة حيث تكون الضوضاء والاهتزازات مصدر قلق.

أفضل الممارسات لتركيب صمام الفحص

لضمان أداء صمام الفحص بشكل أمثل، اتبع أفضل ممارسات التركيب الاحترافية هذه.

1. التركيب بأقرب ما يمكن من مخرج المضخة: هذه هي القاعدة الذهبية. توفر الحماية الفورية الأكثر فعالية ضد التدفق العكسي وآثاره السلبية.

2. التأكد من تطابق السهم مع اتجاه التدفق: تحقق مرة أخرى من أن سهم اتجاه التدفق على جسم الصمام يشير بعيدًا عن المضخة ونحو خط الطرد.

3. تقليل عدد الوصلات قبل الصمام: لضمان تدفق سلس وغير مضطرب عبر الصمام، قم بتركيبه بعد ماسورة مستقيمة يبلغ طولها على الأقل 5-10 أضعاف قطر الماسورة. تجنب تركيبه مباشرة بعد كوع أو وصلة أخرى.

4. ضع في الاعتبار سهولة الصيانة: قم بتركيب الصمام في موقع يسهل الوصول إليه للتفتيش أو التنظيف أو الاستبدال دون الحاجة إلى تفكيك أقسام كبيرة من الأنابيب.

5. اجمع مع صمامات العزل: يسمح تركيب صمامات العزل (مثل صمامات الكرة أو صمامات البوابة) على جانبي صمام الفحص بإزالة الضغط وصيانة صمام الفحص دون الحاجة إلى تفريغ النظام بالكامل.

مثال تطبيقي: التأثير على نظام المضخة الطاردة المركزية

فكر في نظام نقل المياه الذي يستخدم مضخة طاردة مركزية بدون صمام فحص في خط الطرد. عند إيقاف تشغيل المضخة، تندفع المياه من خزان التخزين المرتفع إلى أسفل الأنبوب، مما يؤدي إلى تدوير المروحة للخلف بسرعة عالية. عند أمر التشغيل التالي، يحاول المحرك إجبار المروحة على الدوران في الاتجاه الصحيح بينما لا تزال تدور للخلف. يخلق هذا إجهادًا ميكانيكيًا وكهربائيًا هائلاً، يؤدي في النهاية إلى احتراق المحرك وتلف المحامل. والنتيجة هي توقف مكلف عن العمل واستبدال باهظ الثمن للمضخة.

الآن، تخيل نفس النظام مع صمام فحص بنابض مركب بشكل صحيح بالقرب من طرد المضخة. عندما تتوقف المضخة، يُغلق الصمام على الفور. يبقى عمود الماء في مكانه، ولا يوجد تدفق عكسي. تبقى المضخة مهيأة وجاهزة للعمل. عند إعادة التشغيل، يعمل النظام بسلاسة دون أي إجهاد مدمر. هذا الإضافة البسيطة تحسن الموثوقية بشكل كبير، وتطيل عمر المضخة، وتعزز كفاءة نظام المضخة بشكل عام.

مكون صغير بتأثير كبير

التركيب الصحيح لصمام الفحص ليس تفصيلاً ثانويًا — بل هو حجر الزاوية لنظام مضخات موثوق وطويل الأمد. من خلال تركيب النوع الصحيح من الصمامات بأقرب ما يمكن إلى طرد المضخة، فإنك تمنع بنشاط التدفق العكسي، وتحمي معداتك من التلف، وتضمن تشغيلًا كفؤًا وخاليًا من المتاعب. يلعب هذا المكون الصغير غير المكلف دورًا هائلاً في حماية استثمارك الأكبر. استشر دائمًا توصيات الشركة المصنعة للمضخة لتأكيد أفضل الممارسات للموديل المحدد لديك.
