دليل استكشاف أخطاء المضخة وإصلاحها - اهتزاز غير طبيعي في مضخة المياه

استمرارًا من المقال السابق حول دليل استكشاف أعطال المضخة، وقد شرحنا كيفية تحديد سبب الأصوات غير الطبيعية وطريقة حلها.

اليوم سنستمر في الانتقال إلى الجزء الخاص بالاهتزاز غير الطبيعي.

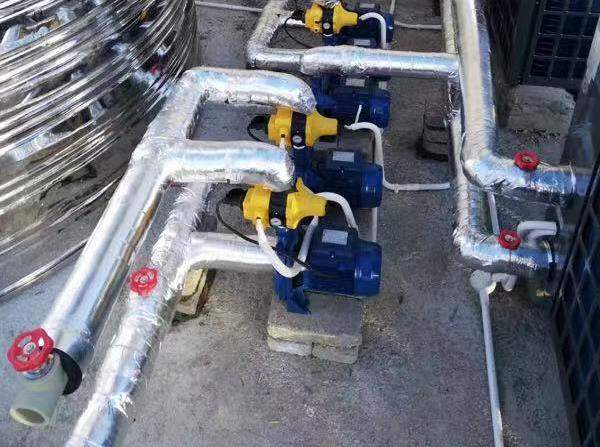

1. غير مثبت

السبب:

المضخة غير مثبتة بإحكام وتهتز أثناء التشغيل. وتصطدم بالقاعدة مما يزيد من درجة الاهتزاز.

المظهر:

ينشأ الضجيج من المنطقة بين المضخة والقاعدة.

المضخة غير مثبتة بشكل صحيح.

صوت اصطدام مستمر.

كيفية الحكم:

اضغط على المضخة واستمر في الضغط، يقل الضجيج أو يختفي.

الحل:

استخدام مسامير لربط المضخة بشكل فعال.

استخدام ممتصات الاهتزاز لعزل الاهتزاز.

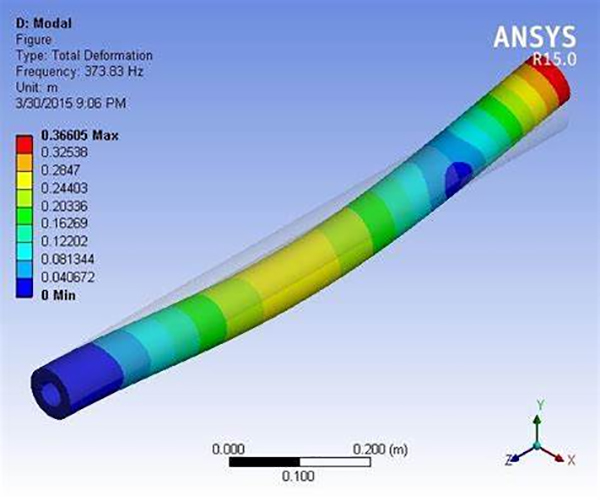

2. الاهتزاز المتزامن

السبب:

تردد اهتزاز المضخة أثناء التشغيل قريب من التردد الطبيعي للخطوط الأنابيب أو القاعدة.

المظهر:

المضخة متصلة بشكل صلب بالخارج.

يمكن أن تزداد ظاهرة الاهتزاز بسرعة مع مرور الوقت.

كيفية الحكم:

امسك مضخة الماء وتلاحظ أن ظاهرة الاهتزاز تضعف.

الحل:

أضف ممتصات صدمات مناسبة لمضخة الماء.

أدخل وصلة مرنة مناسبة في خط الأنابيب.

3. انخفاض التوازن الديناميكي

السبب:

عندما يتلف المروحة أو تفشل المحامل، ينخفض التوازن الديناميكي.

المظهر:

اهتزاز واضح في مضخة الماء.

كيفية الحكم:

امسك مضخة الماء ولا يقل الاهتزاز.

يتباعد شعور الاهتزاز في الاتجاه الشعاعي ويكون أقل في الاتجاه المحوري.

الحل:

استبدل المروحة أو المحامل.

قم بقياس الجريان المحوري أو التوازن الديناميكي إذا لزم الأمر.

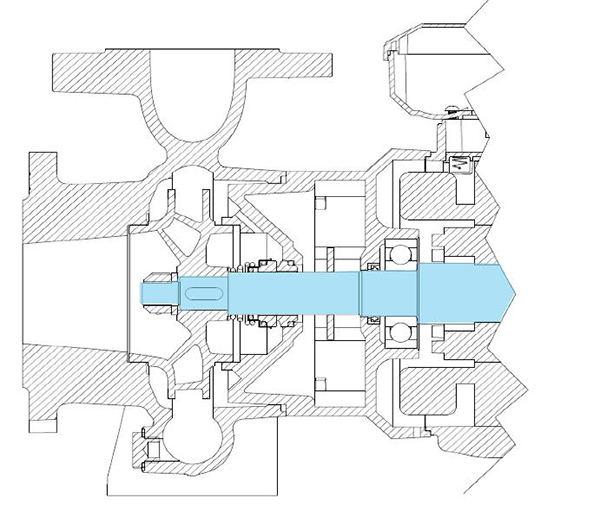

4. انحناء العمود

السبب:

أثناء صيانة مضخة الماء، تتسبب القوة الخارجية في انحناء العمود.

المظهر:

اهتزاز مرئي لطلمبة المياه.

كيفية الحكم:

الإمساك بشدة بطلمبة المياه لا يقلل الاهتزاز.

يتباين شعور الاهتزاز في الاتجاه الشعاعي ويقل في الاتجاه المحوري.

الحل:

استبدال عمود الدوار.

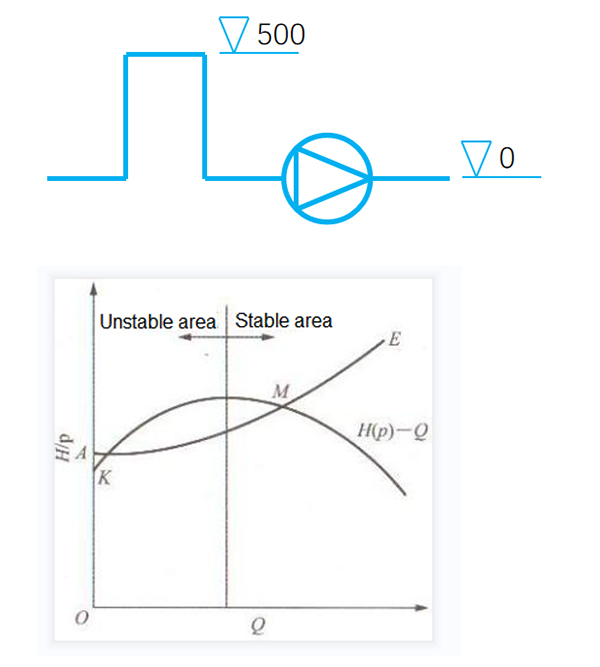

5. التموج

السبب:

وجود هواء في الجزء العلوي من خط المدخل ولا يمكن طرده.

وجود نتوء في منحنى QH لطلمبة المياه (عادةً لا يوجد).

المظهر:

تهتز طلمبة المياه بشكل منتظم، مصحوبًا بتغيرات في الضوضاء.

كيفية الحكم:

بعد ضبط فتحة الصمام، يضعف الاهتزاز بشكل غير طبيعي.

الحل:

ضبط خط المدخل لإزالة النقطة العالية المحلية.

استبدال طلمبة المياه.

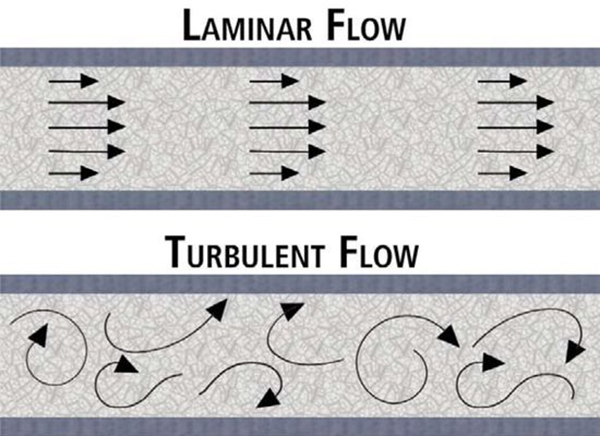

6. الاضطراب

السبب:

تأثر خط المدخل، وهو أكثر شيوعًا عندما يكون مدخل الطلمبة قريبًا جدًا من المنعطف، وتكون حالة تدفق المياه فوضوية.

الظاهرة:

مضخة المياه تهتز بوضوح، ولكن لا يوجد صوت تجويف.

كيفية الحكم:

عندما يتم فتح صمام المخرج أكثر، تزداد الاهتزازات.

عندما يتم تقليل الصمام، تقل الاهتزازات.

الحل:

إطالة المسافة بين مدخل المضخة والمرفق بما لا يقل عن 3 أضعاف قطر الأنبوب.

تركيب فاصل محوري ملحوم داخل المرفق.

في المرة القادمة سنتحدث عن الأداء غير الطبيعي والذي يعتبر من أكثر الحالات شيوعًا لدى المستخدمين النهائيين. ترقبوا وسأوافيكم بالمزيد.
