نادرًا ما تكون إدارة نظام الضخ أمرًا مباشرًا عندما تحتوي السوائل على مواد صلبة أو ليفية صعبة. غالبًا ما يواجه مديرو المرافق ومهندسو معالجة مياه الصرف الصحي واقعًا صعبًا: السائل الذي يتم نقله نادرًا ما يكون مجرد ماء. بل هو غالبًا خليط معقد وكاشط وغير متوقع من الحصى والمخلفات الصناعية والمناديل الصحية والحطام الليفي. عندما تدخل هذه المواد الصعبة إلى نظام مزود بنوع خاطئ من المضخات، تكون النتائج مزعجة على الفور تقريبًا.

يؤدي اختيار تصميم الدفّاعة غير الصحيح حتمًا إلى مشاكل تشغيلية شديدة. تصبح المضخات مسدودة، وتنخفض معدلات التدفق إلى الصفر، وتتعرض المحركات للحمل الزائد. يؤدي التوقف الناتج عن ذلك إلى إيقاف العمليات تمامًا، مما يتطلب من فرق الصيانة القيام بعمليات تنظيف يدوية صعبة وغالبًا ما تكون خطرة. تؤدي أحداث الصيانة غير المجدولة هذه إلى زيادة التكاليف التشغيلية وتقليل عمر المعدات بشكل كبير. بالنسبة لأي منشأة، تمثل أعطال المضخات المتكررة استنزافًا هائلاً للموارد والميزانية.

للتخفيف من هذه المخاطر، يجب على مصممي الأنظمة تقييم الميكانيكا الداخلية لمضخاتهم بعناية. هناك منافسان رئيسيان يسيطران على سوق نقل السوائل: الدفّاعة القياسية والدفّاعة الدوّامية. على الرغم من أنهما قد يبدوان متشابهين من الخارج، إلا أن ديناميكيات السوائل الداخلية لهما مختلفة تمامًا. يقدم كل تصميم مزايا مميزة وقيودًا محددة اعتمادًا على التطبيق المعني.

ستقارن هذه المقالة بشكل منهجي بين الدفّاعة القياسية والدفّاعة الدوّامية. من خلال فهم المبادئ الميكانيكية ومقاييس الكفاءة والتطبيقات المثالية لكليهما، يمكنك اتخاذ قرار مستنير قائم على البيانات يزيد من موثوقية النظام ويقلل من التوقف المكلف.

كيف تعمل الدفّاعة القياسية؟

الدفّاعة القياسية هي العمود الفقري لصناعة نقل السوائل. مصممة عادةً كوحدة مغلقة أو شبه مفتوحة، تعمل على مبدأ مباشر لنقل الطاقة الحركية المباشرة.

عندما يدخل السائل إلى المضخة من خلال فوهة الشفط، يتم سحبه مباشرة إلى [عين] (مركز) الدفّاعة الدوارة. تحتوي الدفّاعة على سلسلة من الريش المنحنية. عندما يدير المحرك العمود، تلتقط هذه الريش السائل الوارد جسديًا. يولد الدوران السريع قوة طرد مركزي، تدفع السائل إلى الخارج على طول الريش بسرعة عالية. ثم يتم طرد السائل إلى غلاف اللولب للمضخة، حيث يتم تحويل سرعته العالية إلى ضغط، مما يدفعه للخروج عبر أنبوب التفريغ.

كفاءة عالية

الميزة الأساسية للدفّاعة القياسية هي كفاءتها الهيدروليكية الاستثنائية. نظرًا لأن الريش تتلامس جسديًا مع السائل، فهي فعالة للغاية في تحويل الطاقة الميكانيكية للمحرك إلى تدفق وضغط للسائل. عادةً ما تكون التفاوتات بين ريش الدفّاعة والغلاف ضيقة جدًا، مما يقلل من إعادة التدوير الداخلي وفقدان الطاقة. بالنسبة لمديري المرافق الذين يتطلعون إلى تحسين استهلاك الطاقة، فإن الدفّاعات القياسية جذابة للغاية لأنها تتطلب قوة حصان أقل لنقل حجم معين من السائل مقارنة بالتصميمات الأخرى.

الجانب السلبي: القابلية للانسداد

تأتي هذه الكفاءة العالية مع ضعف تشغيلي كبير. تخلق الخلوصات الضيقة والممرات الضيقة بين ريش الدفّاعة نقاط اختناق طبيعية. عند ضخ السوائل التي تحتوي على مواد صلبة أو خرق أو حطام ليفي، يتم سحب هذه المواد مباشرة إلى الريش. تميل المواد الليفية، مثل المناديل القابلة للتصريف أو المخلفات الزراعية، إلى الالتفاف حول الحواف الأمامية للريش - وهي ظاهرة تُعرف باسم [التكتل.] مع تراكم الحطام، تصبح الممرات الضيقة مسدودة تمامًا. يحول هذا الآلة عالية الكفاءة إلى دوار مقفل، مما يتسبب في فشل المضخة ويتطلب تدخلًا يدويًا فوريًا.

التطبيقات المثالية

نظرًا لهذه التفاوتات الدقيقة، فإن الدفّاعات القياسية هي الأفضل استخدامًا في البيئات التي يكون فيها السائل متوقعًا ونظيفًا. إنها الخيار الأمثل لنقل المياه النظيفة، وتعزيز ضغط المياه البلدية، ودوران أبراج التبريد، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC)، والري الزراعي باستخدام المياه المفلترة بشكل كافٍ. إنها تتفوق حيثما تكون المواد الصلبة العالقة ضئيلة وصغيرة وسهلة الإدارة.

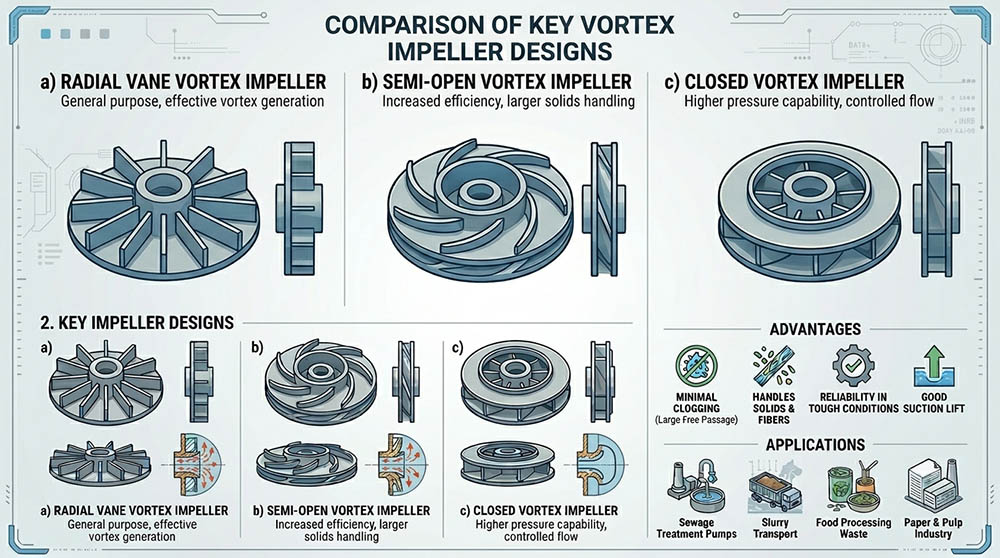

ما هي الدفّاعة الدوّامية (الغائرة) وكيف تعمل؟

عندما يصبح السائل عدوانيًا جدًا أو محملاً بكثافة بالمواد الصلبة بالنسبة لمضخة قياسية، يلجأ المهندسون إلى الدفّاعة الدوّامية. تمثل الدفّاعة الدوّامية، التي يشار إليها غالبًا باسم الدفّاعة الغائرة، نهجًا مختلفًا جوهريًا لديناميكيات السوائل.

على عكس الدفّاعة القياسية التي تقع مباشرة داخل مسار التدفق الرئيسي للولب، فإن الدفّاعة الدوّامية تكون غائرة جسديًا. يتم وضعها في الجزء الخلفي جدًا من غلاف المضخة، خارج خط التدفق المباشر للسائل. يغير هذا التصميم الدقيق بشكل جذري كيفية نقل السائل من الشفط إلى التفريغ.

تأثير الدوامة

نظرًا لأن الدفّاعة موضوعة في الخلف، فإنها لا تدفع الجزء الأكبر من السائل جسديًا بريشها. بدلاً من ذلك، يخلق الدوران السريع للدفّاعة الغائرة دوامة سائلة محلية قوية - تشبه الإعصار أو الدوامة - داخل غلاف المضخة المفتوح. إنها الطاقة الحركية لهذه الدوامة الدوارة، وليس التلامس المباشر مع ريش الدفّاعة، هي التي تسحب السائل إلى منفذ الشفط وتسرعه للخروج عبر التفريغ.

الحد الأدنى من التلامس مع المواد الصلبة

يوفر التصميم الغائر ميزة تشغيلية هائلة لمعالجة المواد الصلبة. نظرًا لأن الدفّاعة موضوعة بعيدًا، يظل مسار التدفق الرئيسي عبر غلاف المضخة مفتوحًا على مصراعيه. تمر الغالبية العظمى من المواد الصلبة والخرق والحطام الليفي مباشرة عبر لولب المضخة من الشفط إلى التفريغ دون أن تلمس الدفّاعة جسديًا على الإطلاق. لا توجد ممرات ريش ضيقة للتنقل ولا حواف أمامية يمكن للمواد الليفية أن تعلق بها. إذا كان بإمكان المادة الصلبة المرور عبر أنبوب التفريغ، فيمكنها عمومًا المرور عبر مضخة دوامية.

مقاومة تآكل لا مثيل لها

يترجم هذا النقص في التلامس المباشر أيضًا إلى مقاومة فائقة للتآكل. في التطبيقات التي تتضمن مواد كاشطة للغاية مثل الرمل أو الحصى أو الملاط الصناعي، ستتدهور الدفّاعة القياسية بسرعة حيث تخدش الجزيئات الكاشطة ريشها باستمرار. نظرًا لأن الدفّاعة الدوّامية تنقل السائل عبر دوامة مستحثة، فإن الجزيئات الكاشطة تتجاوز الدفّاعة تمامًا. يقلل هذا بشكل كبير من التآكل الميكانيكي، مما يطيل دورة حياة المكونات الداخلية ويحافظ على أداء المضخة على مدى فترة أطول بكثير.

المقايضة: الكفاءة مقابل الموثوقية

يتطلب اختيار المضخة المناسبة التنقل في مقايضة هندسية أساسية: الكفاءة الهيدروليكية مقابل الموثوقية الخالية من الانسداد. لا توجد مضخة واحدة تقدم أعلى كفاءة ممكنة في استخدام الطاقة ومناعة مطلقة ضد الانسداد.

توفر الدفّاعات القياسية كفاءة هيدروليكية فائقة. تتطلب محركات أصغر وتستهلك كهرباء أقل لتحقيق معدلات التدفق وضغوط الرأس المطلوبة. في تطبيق السوائل النظيفة، ستوفر المضخة القياسية باستمرار أموال المنشأة على تكاليف الطاقة. ومع ذلك، فإن وضع هذه المضخة عالية الكفاءة في بيئة مياه صرف صحي قاسية هو وصفة لكارثة. تتبخر وفورات الطاقة على الفور عندما تسد المضخة، مما يتطلب من فرق الصيانة قضاء ساعات في سحب المضخة وتفكيكها وإزالة الانسداد وإعادة النظام إلى العمل.

تقع الدفّاعات الدوّامية على الطرف الآخر من هذا الطيف. نظرًا لأنها تعتمد على دوامة مستحثة بدلاً من النقل الحركي المباشر، فإن كفاءتها الهيدروليكية أقل. تتطلب عادةً قوة حصان أعلى قليلاً وتستهلك كهرباء أكثر لنقل نفس الحجم تمامًا من السائل مثل المضخة القياسية.

ومع ذلك، في تطبيقات المواد الصلبة الثقيلة، توفر الدفّاعات الدوّامية موثوقية لا مثيل لها. إنها توفر حل مضخة غير مسدود حقًا، مما يلغي بشكل فعال وقت التوقف المرتبط بالتكتل والانسدادات. بالنسبة لمديري المرافق الذين يتعاملون مع مياه الصرف الصحي الخام أو الملاط الصناعي، يصبح الاختيار واضحًا عند تطبيق قاعدة أساسية: التوقف يكلف أكثر من الكهرباء. تفوق الزيادة الطفيفة في استهلاك الطاقة الشهري بكثير القضاء على مكالمات الصيانة الطارئة وخطوط الإنتاج المتوقفة وفشل المعدات المبكر.

دليل التطبيق: متى تختار أيهما؟

لضمان عمل نظام الضخ الخاص بك بشكل موثوق وفعال، حدد تصميم الدفّاعة بناءً على خصائص السائل بدقة. استخدم الإرشادات التالية لاتخاذ الاختيار المناسب.

اختر الدفّاعة القياسية عندما:

• ضخ المياه النظيفة أو النفايات السائلة المعالجة.

• تعزيز الضغط في خطوط المياه البلدية أو التجارية.

• تشغيل أنظمة التبريد أو التدفئة المغلقة (HVAC).

• إدارة الري الزراعي بمياه الآبار أو المصادر المفلترة.

• يحتوي السائل على كميات ضئيلة فقط من الجسيمات الدقيقة القابلة للإدارة.

اختر الدفّاعة الدوّامية (الغائرة) عندما:

• ضخ مياه الصرف الصحي الخام غير المعالجة التي تحتوي على مناديل صحية ونفايات ليفية.

• نقل الملاط الصناعي الثقيل، أو مخلفات التعدين، أو النفايات الزراعية.

• التعامل مع السوائل التي تحتوي على مواد ليفية طويلة تتسبب في تكتل المضخات التقليدية.

• نقل السوائل المحملة بمواد صلبة كبيرة وصلبة أو حصى كاشط للغاية.

• موثوقية النظام وعدم التوقف هما الأولويات القصوى للمنشأة.
