عند فحص المضخات الرأسية الصناعية، يقع الضوء عادةً على المحركات القوية التي تشغلها أو الدفاعات عالية الهندسة التي تحرك السائل. هذه المكونات واضحة للغاية وسهلة الفهم. فهي تولد القوة وتنفذ الحركة الفيزيائية اللازمة لنقل آلاف الجالونات من الماء أو المواد الكيميائية أو الملاط كل دقيقة.

ومع ذلك، يختبئ عميقًا داخل غلاف مضخة التوربين الرأسية مكون نادرًا ما يحصل على التقدير الذي يستحقه. بدون هذا الجزء الحيوي، فإن القوة الهائلة التي يولدها المحرك ستمزق النظام بأكمله بسرعة. هذا الحامي الخفي هو المحمل التوجيهي.

المضخة هي آلة مضبوطة بدقة تعتمد على المحاذاة والثبات المثاليين للعمل لفترات طويلة. مع تزايد تركيز صيانة المضخات الصناعية على منع الأعطال الكارثية قبل حدوثها، فإن فهم الآليات الداخلية التي تحافظ على تشغيل المضخة بسلاسة أمر ضروري للغاية.

ستستكشف هذه المقالة ماهية المحامل التوجيهية، وكيف تعمل، ولماذا هي بالغة الأهمية لطول عمر المضخة. سنستعرض أيضًا أنواع أنظمة التشحيم المختلفة، والمواد الشائعة المستخدمة في تصنيعها، وكيف يمكن لمهندسي الصيانة اكتشاف العلامات التحذيرية المبكرة لفشل المحمل.

ما هو المحمل التوجيهي في المضخة الصناعية؟

لفهم وظيفة المحمل التوجيهي، يجب أولاً النظر إلى الواقع المادي للمضخات الرأسية ذات العمود الطويل ومضخات التوربين العميقة. تتميز هذه الآلات الصناعية الضخمة بتصميم فريد: يجلس المحرك بأمان في الجزء العلوي من التجميع، فوق مستوى السائل، بينما تكون عناصر الضخ (الدفاعات) مغمورة في العمق أدناه.

يربط المحرك على السطح بالدفاعات في الأسفل عمود نقل طويل جدًا. اعتمادًا على التطبيق، يمكن أن يمتد هذا العمود لعشرات أو حتى مئات الأقدام إلى الأسفل.

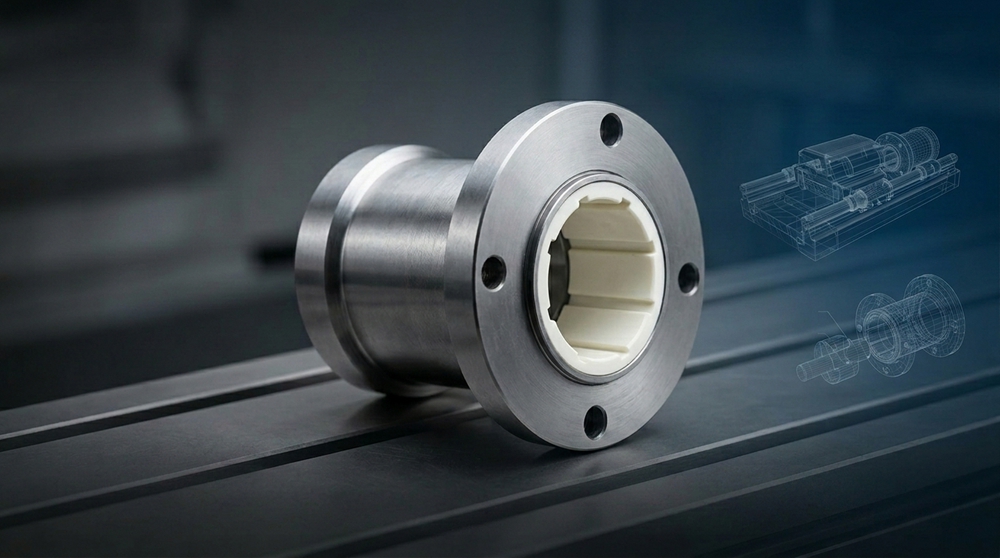

المحمل التوجيهي - الذي يُشار إليه غالبًا باسم محمل عمود الخط - هو آلية دعم شعاعية متخصصة. وهو مصمم لإحاطة عمود النقل الطويل هذا على فترات منتظمة ومحسوبة على طوله بالكامل. بدلاً من دعم وزن العمود (وهي مهمة المحمل الدفعي في الأعلى)، يحد المحمل التوجيهي من الحركة الجانبية.

من خلال احتضان العمود في هذه الفترات الحاسمة، يعمل المحمل التوجيهي كيد مثبتة. فهو يحافظ على العمود الدوار في وضع رأسي تمامًا ومتمركز داخل أنبوب العمود الخارجي الثابت، مما يضمن نقل الطاقة بسلاسة من المحرك السطحي إلى الدفاعات المغمورة.

فيزياء الضخ: لماذا المحامل التوجيهية بالغة الأهمية

يتضمن تشغيل مضخة التوربين الرأسية طاقة حركية هائلة. يدور العمود المركزي بسرعات عالية، غالبًا ما تتجاوز 1500 إلى 3000 دورة في الدقيقة. لفهم ما يحدث لعمود طويل يدور بسرعة دون دعم كافٍ، فكر في سوط طويل. إذا قمت بتدوير قضيب قصير وصلب، فإنه يظل مستقيمًا. ولكن إذا حاولت تدوير سوط طويل ومرن من أحد طرفيه، فإن الوسط سينحني للخارج، ويتأرجح بعنف.

تنطبق نفس الظاهرة الفيزيائية على أعمدة المضخات الصناعية. تخفف المحامل التوجيهية من هذه القوى الفيزيائية الشديدة بثلاث طرق رئيسية:

منع انحراف العمود (الاهتزاز)

بدون دعم محامل عمود الخط، يتسبب الدوران عالي السرعة في انحناء العمود المعدني الطويل وتقوسه واهتزازه للخارج بسبب قوة الطرد المركزي. يخلق انحراف العمود هذا اهتزازًا عنيفًا للمضخة يمكن أن يحطم الوصلات بسرعة، أو يكسر العمود، أو يدمر الغلاف المحيط. تمسك المحامل بالعمود بإحكام، وتقسم طوله إلى أقسام أقصر ومستقرة تمامًا لا يمكن أن تنحني للخارج.

الحفاظ على المحاذاة الدقيقة

الخلوصات داخل المضخة عالية الكفاءة ضيقة بشكل لا يصدق. تقع الدفاعات الدوارة على بعد أجزاء من البوصة فقط من أوعية المضخة الثابتة. يحافظ المحمل التوجيهي على العمود متمركزًا تمامًا، مما يضمن عدم وجود أي تلامس معدني بين المكونات الدوارة والثابتة. إذا سُمح للعمود بالانحراف ولو قليلاً عن المركز، فسوف تحتك الدفاعة بالغلاف، مما يتسبب في تلف ميكانيكي فوري وشديد.

امتصاص الأحمال الشعاعية

أثناء ضخ السوائل، يتراكم ضغط الماء بشكل غير متساوٍ داخل الغلاف، مما يخلق قوى جانبية قوية تُعرف بالأحمال الشعاعية. تدفع هذه الأحمال ضد الدفاعات والعمود. تمتص المحامل التوجيهية هذه القوى الجانبية، وتوزع الإجهاد بالتساوي وتحمي المحامل الدفعية الرئيسية في المحرك من تحمل أحمال جانبية ضارة.

فهم التشحيم: مشحم بالماء مقابل مشحم بالزيت

نظرًا لأن المحمل التوجيهي يجلس على اتصال مباشر بعمود يدور بسرعات عالية، فإنه يولد احتكاكًا. لمنع المحمل والعمود من الذوبان أو التآكل، فإنها تتطلب تشحيمًا مستمرًا. تستخدم المضخات الرأسية عمومًا إحدى طريقتين رئيسيتين للتشحيم، اعتمادًا كليًا على نوع السائل الذي يتم نقله.

مشحم بالماء (عمود خط مفتوح)

في نظام المحمل المشحم بالماء، تستخدم المضخة السائل نفسه الذي تضخه لتبريد وتشحيم المحامل. العمود والمحامل "مفتوحة" للماء المتدفق لأعلى عبر أنبوب العمود.

هذه الطريقة صديقة للبيئة للغاية لأنه لا يوجد خطر تسرب الزيت أو الشحوم إلى إمدادات المياه. إنها الخيار القياسي لآبار مياه الشرب، وإمدادات المياه البلدية، وتطبيقات أبراج التبريد النظيفة. ومع ذلك، نظرًا لأنها تعتمد على السائل الذي يتم ضخه، يجب أن يكون الماء نظيفًا نسبيًا وخاليًا من الجسيمات الكاشطة التي يمكن أن تتلف أسطح المحامل.

مشحم بالزيت (عمود خط مغلق)

عندما تُكلف مضخة بنقل سوائل كاشطة - مثل مياه الآبار الثقيلة بالرمل، أو الجريان السطحي الزراعي، أو الملاط الصناعي - لم يعد التشحيم بالماء قابلاً للتطبيق. الحصى في الماء سيدمر المحامل بسرعة.

لحل هذه المشكلة، يستخدم المهندسون تصميم عمود خط مغلق. يتم وضع عمود النقل والمحامل التوجيهية داخل أنبوب داخلي واقٍ. يعزل هذا الأنبوب الداخلي المكونات الدوارة عن السائل الكاشط الذي يتم ضخه في الخارج. ثم يُملأ الأنبوب بقطرة مستمرة من الزيت أو يُحشى بالشحوم، مما يوفر تشحيمًا نظيفًا وموثوقًا للمحامل بغض النظر عن مدى اتساخ السائل الرئيسي.

المواد الشائعة المستخدمة في المحامل التوجيهية

البيئة التشغيلية تحدد بناء مادة محمل عمود الخط. يختار المصنعون المواد بناءً على طريقة التشحيم، وكشط السائل، ودرجات حرارة التشغيل.

• المطاط: المطاط هو الخيار الأكثر شيوعًا لتطبيقات المياه النظيفة المشحمة بالماء. إنه زلق بشكل طبيعي عندما يكون رطبًا، وفعال من حيث التكلفة للغاية، ويمتلك صفات ممتازة لامتصاص الصدمات. تقوم المحامل المطاطية المخددة بعمل رائع في تخفيف اهتزاز المضخة والحفاظ على تشغيل العمود بهدوء.

• البرونز: البرونز هو سبيكة معدنية صلبة ومتينة للغاية. إنها المادة المفضلة للأنظمة المشحمة بالزيت. يمكن للمحامل البرونزية أن تتحمل دورات الخدمة الشاقة والأحمال الجانبية العالية، مما يجعلها مثالية للآبار الزراعية العميقة والتطبيقات الصناعية الثقيلة حيث يكون العمود مغلقًا ومغمورًا باستمرار في زيت نظيف.

• البلاستيك الهندسي المتقدم: مواد مثل PTFE (تفلون) والمركبات الخاصة مثل Thordon توفر مقاومة فائقة للتآكل ومعاملات احتكاك منخفضة بشكل لا يصدق. غالبًا ما تستخدم هذه البلاستيكات المتقدمة في التطبيقات المتخصصة لأنها يمكنها التعامل مع البدايات الجافة (التشغيل لبضع ثوانٍ قبل وصول الماء إليها) وتوفر مقاومة ممتازة للمواد الكيميائية القاسية أو البيئات الكاشطة المعتدلة.

علامات التحذير من فشل المحمل التوجيهي

بالنسبة لمهندسي الصيانة ومشغلي المضخات، فإن اكتشاف فشل المحمل التوجيهي مبكرًا هو الفرق بين إصلاح روتيني وفشل نظام كارثي. نظرًا لأن هذه المكونات مخفية عميقًا داخل عمود المضخة، يجب الاعتماد على الأعراض الخارجية لتشخيص التآكل الداخلي.

راقب هذه العلامات التحذيرية الثلاث الرئيسية:

1. الاهتزاز المفرط للمضخة: هذا هو دائمًا المؤشر الأول تقريبًا. مع تآكل المحمل، يزداد الخلوص الداخلي، مما يسمح للعمود بالاهتزاز ذهابًا وإيابًا. إذا وضعت أداة تحليل الاهتزاز على رأس المضخة ولاحظت ارتفاعًا مفاجئًا في السرعة الأفقية، فمن المحتمل أن يكون محمل عمود الخط يفشل.

2. أصوات طحن أو خشخشة عالية: تنتج مضخة التوربين الرأسية السليمة طنينًا سلسًا ومتسقًا. إذا بدأت في سماع خشخشة معدنية، أو قعقعة إيقاعية، أو أصوات طحن قاسية تتردد عبر أنبوب العمود، فمن المحتمل أن العمود ينحرف ويتلامس مع مبيتات المحمل أو الغلاف نفسه.

3. انخفاض الكفاءة وزيادة استهلاك الطاقة: مع فشل المحمل وبدء العمود في التذبذب، يضطر المحرك إلى العمل بجهد أكبر بكثير للحفاظ على دوران النظام. إذا زاد سحب الأمبير بشكل غير متوقع بينما انخفض معدل التدفق أو ضغط التفريغ، فقد يكون الاحتكاك الداخلي الناتج عن فشل المحمل هو السبب.

ضمان طول عمر المضخة من خلال التصميم المناسب

على الرغم من أنها قد لا تكون الجزء الأكثر جاذبية في النظام، إلا أن المحامل التوجيهية هي بلا شك الأبطال المجهولون في الضخ الصناعي. من خلال منع انحراف العمود العنيف، والحفاظ على المحاذاة الدقيقة، وامتصاص الأحمال الشعاعية القاسية، تمنع آليات الدعم البسيطة هذه المضخات الرأسية من تدمير نفسها من الداخل إلى الخارج.

اختيار نظام التشحيم المناسب ومادة المحمل المناسبة لتطبيقك المحدد أمر بالغ الأهمية لزيادة عمر معداتك والحفاظ على تكاليف صيانة المضخات الصناعية تحت السيطرة.

في شركة ستريم بامبس، ندرك أن الموثوقية هي كل شيء. تصمم ستريم بامبس مضخات رأسية ومتعددة المراحل عالية الأداء باستخدام مواد محامل توجيهية متميزة مصممة خصيصًا لبيئة التشغيل الخاصة بك. سواء كنت بحاجة إلى أنظمة مشحمة بالماء للمياه البلدية أو أعمدة خط مغلقة للخدمة الشاقة للسوائل الصناعية الكاشطة، فإننا نهندس مضخاتنا لضمان أقصى استقرار وأقل وقت تعطل. اتصل بستريم بامبس اليوم لمناقشة حلول الضخ الصناعية المخصصة المصممة لتدوم طويلاً.
