اختيار المضخة المناسب لا يقتصر فقط على مطابقة قوة الحصان أو حجم الأنبوب؛ إنه علم يعتمد على أداة حاسمة واحدة: منحنى المضخة. هذا المخطط البياني هو المفتاح لضمان تشغيل المضخة بكفاءة وموثوقية وفعالية من حيث التكلفة. سواء كنت تدير إمدادات المياه، أو أنظمة التدفئة والتهوية وتكييف الهواء، أو الري، أو العمليات الصناعية المعقدة، فإن فهم كيفية قراءة منحنى المضخة هو مهارة أساسية. فهو يسمح لك بتجاوز التخمين واتخاذ قرارات مستندة إلى البيانات تمنع فشل المعدات المبكر وهدر الطاقة.
سيرشدك هذا الدليل إلى كل ما تحتاج لمعرفته حول منحنيات المضخات. سنحدد ما هي، ونفصل عناصرها الرئيسية، ونوضح لك كيفية تفسيرها للتطبيقات العملية. ستتعلم كيفية اختيار المضخة المناسبة، واستكشاف مشاكل الأداء وإصلاحها، وتجنب الأخطاء الشائعة التي تؤدي إلى عدم الكفاءة المكلفة.

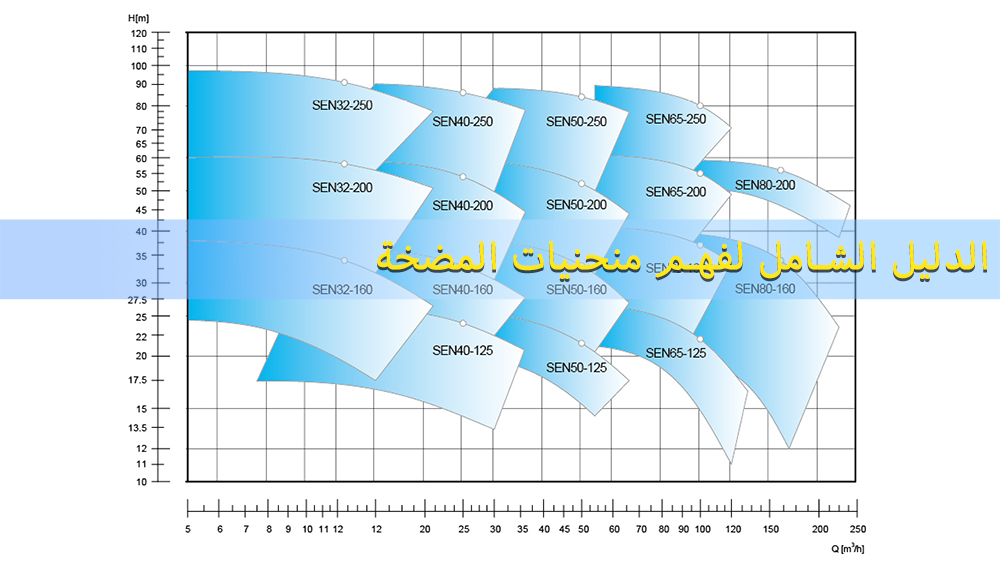

منحنى أداء المضخة هو رسم بياني يوضح قدرات المضخة عند سرعة محددة. يتم إنشاؤه من قبل الشركة المصنعة أثناء الاختبارات الخاضعة للتحكم، ويظهر العلاقة بين معدل تدفق المضخة والضغط (الارتفاع) الذي يمكنها إنتاجه. في جوهره، يخبرك بالضبط كيف ستعمل المضخة في ظل ظروف مختلفة.
الغرض من منحنى المضخة هو مطابقة المضخة مع المتطلبات المحددة للنظام. كل نظام أنابيب له منحنى النظام الخاص به، والذي يمثل الارتفاع المطلوب لتحريك السائل عبره بمعدلات تدفق مختلفة. تقاطع منحنى المضخة ومنحنى النظام يحدد نقطة التشغيل - التدفق والارتفاع الفعليين حيث ستعمل المضخة. تضمن المطابقة الصحيحة تشغيل المضخة بالقرب من نقطة كفاءتها القصوى، مما يوفر الطاقة ويقلل التآكل.
يحتوي مخطط منحنى المضخة القياسي على عدة خطوط، يمثل كل منها مقياس أداء مختلف. فهمها أمر بالغ الأهمية لإجراء تحليل كامل.
العلاقة بين معدل التدفق (Q) والارتفاع (H)
هذا هو المنحنى الرئيسي على المخطط. يمثل المحور الأفقي معدل التدفق (Q)، ويقاس عادة بالغالون في الدقيقة (GPM) أو بالمتر المكعب في الساعة (m³/h). بينما يظهر المحور العمودي الارتفاع (H)، وهو الارتفاع الذي يمكن للمضخة أن ترفع السائل إليه، مقاسًا بالقدم أو المتر. ينحدر هذا المنحنى عمومًا من اليسار إلى اليمين، موضحًا أنه مع زيادة معدل التدفق، ينخفض الارتفاع الذي يمكن للمضخة توليده.
نقطة أفضل كفاءة (BEP)
نقطة أفضل كفاءة (BEP) هي النقطة على منحنى الأداء حيث تعمل المضخة بأعلى كفاءة لها. هذا هو نطاق التشغيل المثالي. يؤدي تشغيل المضخة عند نقطة أفضل كفاءة أو بالقرب منها إلى تقليل استهلاك الطاقة ويقلل الإجهاد على المكونات مثل المحامل والأختام، مما يؤدي إلى عمر خدمة أطول. يؤدي التشغيل بعيدًا جدًا إلى اليسار أو اليمين من نقطة أفضل كفاءة إلى حدوث اختلالات هيدروليكية يمكن أن تؤدي إلى الاهتزاز والتجويض والفشل المبكر.
منحنى الكفاءة
يوضح هذا المنحنى، الذي غالبًا ما يظهر كخط متقطع، كفاءة المضخة كنسبة مئوية عبر نطاق تدفقها. يبدأ منخفضًا عادة، ثم يرتفع إلى ذروة عند نقطة أفضل كفاءة، ثم ينخفض مرة أخرى. يساعدك هذا المنحنى على تصور مقدار الطاقة التي يستهلكها المحول إلى عمل مفيد (تحريك السائل).
منحنى استهلاك الطاقة
يظهر منحنى الطاقة مقدار الطاقة (بالحصان أو الكيلوواط) التي تتطلبها المضخة عند معدلات تدفق مختلفة. فهو يساعد في اختيار حجم المحرك الصحيح والتنبؤ بتكاليف الطاقة. عادة ما يرتفع المنحنى مع زيادة معدل التدفق، مما يؤكد أن تحريك المزيد من السوائل يتطلب المزيد من الطاقة.
منحنى NPSH (صافي الارتفاع الإيجابي لشفط المضخة)
منحنى NPSH المطلوب (NPSHr) حيوي لمنع التجويض - تكوين وانهيار فقاعات البخار التي يمكن أن تتلف المضخة بشدة. يشير هذا المنحنى إلى الحد الأدنى من الضغط المطلوب عند منفذ شفط المضخة لإبقاء السائل من التبخر. لتجنب التجويض، يجب أن يكون صافي الارتفاع الإيجابي لشفط المضخة المتاح (NPSHa) في نظامك دائمًا أكبر من NPSHr الموضح على المنحنى.
بمجرد أن تفهم العناصر، يمكنك استخدام المخطط لاتخاذ قرارات مستنيرة.
1. طابق منحنى النظام مع منحنى المضخة:أولاً، احسب منحنى نظامك بناءً على فاقد احتكاك الأنابيب والارتفاع الثابت. ارسم هذا المنحنى على نفس الرسم البياني لمنحنى المضخة. النقطة التي يتقاطع فيها المنحنيان هي نقطة التشغيل الخاصة بك.
2. تحديد نقطة التشغيل:يُظهر هذا التقاطع التدفق والارتفاع الفعليين اللذين ستحققهما. تحقق من مكان وقوع هذه النسبة بالنسبة إلى نقطة أفضل كفاءة (BEP). من الناحية المثالية، يجب أن تكون ضمن نطاق التشغيل المفضل (POR)، المحدد عادةً بنسبة 70-120% من تدفق نقطة أفضل كفاءة.
3. التعرف على ضعف الأداء أو المبالغة في المقاس:إذا كانت نقطة التشغيل بعيدة إلى يسار نقطة أفضل كفاءة (BEP)، فهذا يعني أن المضخة أكبر من اللازم. سوف تولد ضغطًا مفرطًا، وتهدر الطاقة، وتعاني من دفع شعاعي مرتفع. إذا كانت بعيدة إلى اليمين، فإن المضخة أصغر من اللازم وقد تواجه صعوبة في تلبية متطلبات التدفق مع التعرض لخطر ظاهرة التكهف.
4. النظر في محركات السرعة المتغيرة (VSDs):يغير محرك السرعة المتغيرة (VSD) سرعة المضخة، مما يؤدي بدوره إلى إزاحة منحنى المضخة. يؤدي خفض السرعة إلى تحريك المنحنى لأسفل وإلى اليسار، مما يسمح لك بضبط نقطة التشغيل لتتناسب مع متطلبات النظام المتغيرة بكفاءة. هذا أكثر فعالية بكثير من استخدام صمام الخنق، الذي يهدر الطاقة.
منحنيات المضخات ليست مجرد أدوات نظرية؛ لها استخدامات عملية مباشرة في العديد من السيناريوهات.
اختيار المضخة المناسبة:لأي تطبيق، سواء كان تعزيز إمدادات المياه المنزلية، أو الري الزراعي، أو عملية كيميائية صناعية، يعد منحنى المضخة هو الأداة الأساسية للاختيار. إنه يتيح لك مقارنة نماذج ومقاسات مختلفة للعثور على المضخة التي تتناسب بشكل أفضل مع متطلبات نظامك من حيث التدفق والارتفاع.
استكشاف أعطال المضخات وإصلاحها:إذا كان النظام لا يعمل كما هو متوقع، يمكن أن يساعد منحنى المضخة في تشخيص المشكلة. من خلال قياس التدفق والضغط الفعليين، يمكنك رسم نقطة التشغيل الحالية. إذا لم تكن في مكانها الصحيح، فقد يشير ذلك إلى انسداد، أو تسرب، أو تآكل المروحة الدافعة، أو تغير في ظروف النظام.
التنبؤ بتكاليف الطاقة:باستخدام منحنى استهلاك الطاقة، يمكنك تحديد الطاقة اللازمة لتشغيل المضخة عند نقطة التشغيل الخاصة بك. وهذا يسمح بالتنبؤ الدقيق بالنفقات التشغيلية ويساعد في تبرير الاستثمار في مضخات أكثر كفاءة أو محركات سرعة متغيرة (VSDs).
مقارنة المضخات المختلفة:عندما تواجه خيارات متعددة، يمكنك وضع منحنياتها فوق بعضها البعض لمعرفة أي منها يوفر كفاءة أفضل عند نقطة التشغيل المطلوبة. يمكن للمضخة ذات التكلفة الأولية الأعلى قليلاً ولكن ذات الكفاءة الأفضل أن توفر الآلاف من تكاليف الطاقة خلال عمرها الافتراضي.
حتى مع وجود البيانات الصحيحة، يمكن أن تؤدي التفسيرات الخاطئة إلى اختيار وتشغيل مضخة بشكل سيء.
الاختيار بناءً على أقصى تدفق أو ارتفاع:اختيار المضخة بناءً على أقصى تدفق أو رأس مذكور فقط هو خطأ شائع. نادراً ما تعمل المضخة عند هذه النقاط القصوى وستكون غير فعالة إلى حد كبير. يجب أن يكون التركيز دائماً على نقطة التشغيل.
تجاهل متطلبات NPSH:عدم التأكد من أن NPSHa الخاص بالنظام يتجاوز NPSHr الخاص بالمضخة هو طريق مباشر لحدوث تلف بالتجويف. هذا الأمر بالغ الأهمية خاصة في الأنظمة ذات المصبات الشفاطة أو السوائل الساخنة.
التشغيل بعيداً جداً عن نقطة الكفاءة القصوى (BEP):تشغيل المضخة باستمرار بعيداً عن نقطة الكفاءة القصوى (BEP) يزيد بشكل كبير من البلى والتلف، مما يؤدي إلى إصلاحات متكررة وعمر تشغيلي أقصر. إنه السبب الأكبر لفشل المضخات.
عدم مراعاة تغيرات النظام:مع مرور الوقت، تتغير الأنظمة. تتصدى الأنابيب، وتسد المرشحات، وقد يزيد الطلب. هذه التغييرات تعدل من منحنى النظام، مما يحول نقطة التشغيل. هناك حاجة إلى تقييمات منتظمة للنظام لضمان بقاء المضخة فعالة.
للأنظمة الأكثر تعقيداً، هناك حاجة إلى فهم أعمق لديناميكيات المضخات.
أنظمة المضخات المتعددة:عندما تعمل المضخات على التوازي، فإن معدلات تدفقها تجمع عند نفس الرأس. عند التشغيل على التوالي، فإن روؤوسها تجمع عند نفس معدل التدفق. يتم إنشاء منحنيات مجمعة خاصة لتحليل أداء تكوينات المضخات المتعددة هذه.
قوانين التقارب (Affinity Laws):تصف هذه القوانين كيفية تغير أداء المضخة مع السرعة أو قطر المروحة. إنها أساسية لفهم تأثير محركات السرعة المتغيرة (VSDs) أو تقليم المروحة (تشغيل المروحة ميكانيكياً لتصبح بقطر أصغر لتقليل الأداء).
الرسوم البيانية الخاصة بالشركة المصنعة:يجب الرجوع دائماً إلى مخططات الأداء المعتمدة من الشركة المصنعة المحددة. يمكن للمنحنيات العامة أن تكون مضللة. كما تقدم الشركات المصنعة بيانات مفصلة حول المواد، وحدود درجة الحرارة، وتصحيحات اللزوجة.
أدوات البرمجيات:يمكن لبرامج الهندسة الحديثة تبسيط تحليل منحنى المضخة. يمكن لهذه الأدوات حساب منحنيات النظام تلقائياً، ورسم نقاط التشغيل، ومقارنة مضخات متعددة، مما يوفر وقتاً كبيراً ويقلل من فرص الخطأ.
تمثل منحنيات المضخات أساس الاختيار الذكي للمضخة والتشغيل الموثوق للنظام. فهي تقدم صورة كاملة عن أداء المضخة، مما يمكنك من اختيار المعدات الأكثر كفاءة لاحتياجاتك، والتنبؤ باستهلاك الطاقة، وحل المشكلات بفعالية. من خلال تعلم قراءة وتفسير هذه الرسوم البيانية، تحول اختيار المضخة من فن إلى علم.
نظرة إلى المستقبل، تتجه الصناعة نحو نماذج التوأم الرقمي والمراقبة القائمة على إنترنت الأشياء. ستوفر هذه التقنيات بيانات أداء في الوقت الفعلي، مما يسمح بالتحسين الديناميكي والصيانة التنبؤية. ومع ذلك، ستظل المبادئ الأساسية لمنحنى المضخة جوهر فهم وإدارة أداء المضخة لسنوات قادمة.
