داخل مضخة الشفط النهائية: المكونات الرئيسية ومسار التدفق

مضخات الامتصاص النهائي هي قطعة أساسية من المعدات في مختلف الصناعات. من محطات معالجة المياه إلى أنظمة التدفئة والتهوية وتكييف الهواء، تلعب هذه المضخات دورًا حاسمًا في نقل السوائل بكفاءة. لتحسين أدائها وإطالة عمرها الافتراضي، فإن فهم مكوناتها الرئيسية ومسار التدفق الداخلي لها أمر بالغ الأهمية.

هذه المعرفة لا تساعد فقط في التشغيل السليم ولكنها تضمن أيضًا الصيانة في الوقت المناسب وحل المشكلات بفعالية. أدناه، سنفكك المكونات الرئيسية لمضخة الامتصاص النهائي ونشرح كيفية عمل مسار التدفق خطوة بخطوة. سنقدم أيضًا رؤى حول الاختلافات الشائعة في التصميم ونصائح الصيانة.

ما هي مضخة الامتصاص النهائي؟

مضخات الامتصاص النهائي هي واحدة من أكثر أنواع المضخات شيوعًا، وتتميز بتصميمها البسيط وتشغيلها المباشر. وهي تتكون من مروحة واحدة مثبتة على عمود أفقي. يدخل السائل من خلال فتحة الشفط في أحد الطرفين ويخرج عبر فتحة التفريغ في الأعلى.

تُستخدم هذه المضخات متعددة الاستخدامات على نطاق واسع عبر الصناعات بما في ذلك الزراعة والتصنيع والنفط والغاز وأنظمة المياه البلدية. تتراوح التطبيقات من أنظمة الري والتبريد إلى التعامل مع المواد الكيميائية أو مياه الصرف الصحي. يجعل حجمها المضغوط وتكلفتها المعقولة وقدرتها على التكيف خيارًا مفضًا لمجموعة متنوعة من مهام نقل السوائل.

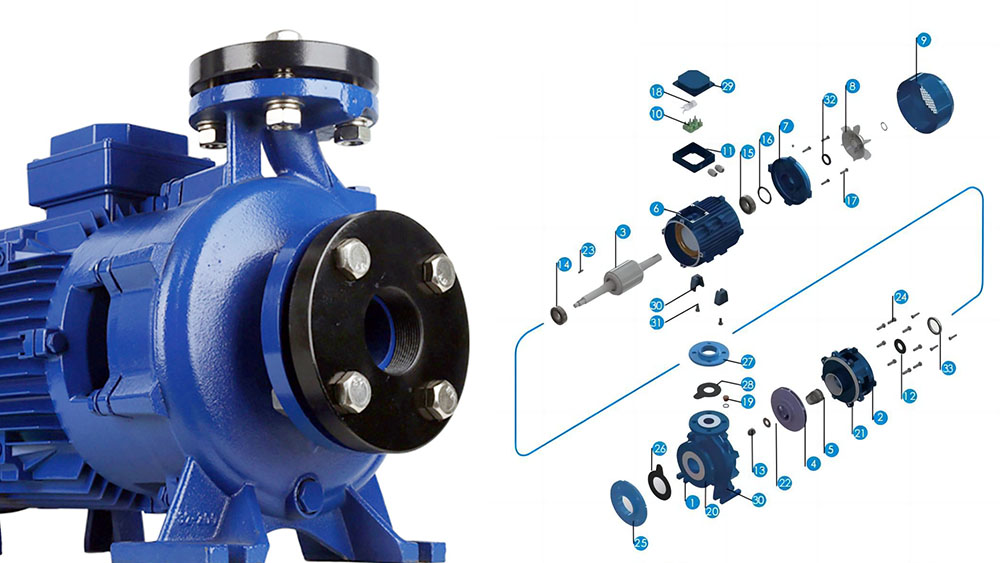

المكونات الرئيسية لمضخة الامتصاص النهائي

تعتمد كل مضخة امتصاص نهائي على سلسلة من المكونات التي تعمل في انسجام. يساهم كل جزء في كفاءة المضخة والوظيفة العامة. أدناه، سنستكشف المكونات الأساسية وأدوارها.

1. الغلاف

الغلاف، الذي غالبًا ما يكون مصممًا بشكل حلزوني أو متحد المركز، يوجه تدفق السائل داخل المضخة. الغرض الأساسي منه هو حماية الآليات الداخلية وتوجيه السائل نحو فوهة التفريغ مع الحفاظ على الضغط.

2. المروحة (الدافعة)

المروحة (الدافعة) هي قلب مضخة الامتصاص النهائي. يمكن أن تأتي بتصميمات مفتوحة أو شبه مفتوحة أو مغلقة، اعتمادًا على التطبيق. وظيفتها الأساسية هي نقل الطاقة من المحرك إلى السائل، مما يزيد من سرعة السائل وضغطه.

3. العمود

يربط العمود المروحة (الدافعة) بالمحرك أو المشغل، ناقلاً الطاقة الميكانيكية. يضمن العمود المصطف بشكل صحيح دورانًا سلسًا ونقلًا ثابتًا للطاقة.

4. مجموعة المحمل

تدعم المحامل العمود وتقلل الاحتكاك أثناء الدوران. تلعب دورًا حاسمًا في الحفاظ على السلامة الميكانيكية للمضخة من خلال منع التآكل والتمزق الناجم عن الاهتزاز المفرط.

5. السداد الميكانيكي أو الحشية

تمنع هذه المكونات تسرب السائل على طول العمود. تُفضل الأختام الميكانيكية للمضخات الحديثة بسبب كفاءتها وموثوقيتها، على الرغم من أن الحشو لا يزال مستخدمًا في بعض التطبيقات.

6. حلقات البلى

تحمي حلقات البلى كلًا من الغلاف والمروحة (الدافعة) من التآكل الناجم عن abrasion السائل. إنها تعمل كحاجز بين المكونات الحرجة، مما يطيل عمر المضخة الافتراضي.

7. فتحتي الشفط والتفريغ

فوهة الشفط هي المكان الذي يدخل منه السائل إلى المضخة، بينما تقوم فوهة التفريغ بتوجيهه نحو النظام اللاحق. التصميم المناسب للفوهات يقلل من الاضطراب ويعظم الكفاءة.

8. المحرك أو المشغل

عادةً ما يتم تشغيل مضخات الشفط الطرفي بواسطة محرك كهربائي، على الرغم من إمكانية استخدام محركات الديزل أو مشغلات أخرى حسب التطبيق. يوفر المحرك الطاقة الدورانية اللازمة لحركة المروحة.

مسار التدفق عبر مضخة الشفط الطرفي

بعد أن غطينا المكونات، دعنا نستكشف كيف يتحرك السائل عبر مضخة الشفط الطرفي خطوة بخطوة.

1. مرحلة الشفط

تبدأ العملية عند دخول السائل إلى المضخة عبر فوهة الشفط. يمر إلى مركز (عين) المروحة، حيث تبدأ عملية نقل الطاقة.

2. تحويل الطاقة

ما إن يدخل السائل إلى المروحة، تقوم الشفرات الدوارة بتسريعه. يحول هذا الحركة الطاقة الميكانيكية من المحرك إلى طاقة حركية، مما يزيد من سرعة السائل.

3. غلاف القوقعة

يقلل غلاف القوقعة من سرعة السائل، محولاً طاقته الحركية إلى طاقة ضغط. هذه المرحلة حاسمة لإنشاء ناتج الضغط العالي المطلوب لتحريك السائل عبر النظام.

4. مرحلة التفريغ

أخيرًا، يغادر السائل المضخة عبر فوهة التفريغ بضغط متزايد، جاهزًا للتدفق إلى النظام المتصل.

اختلافات التصميم التي تؤثر على مسار التدفق

تأتي مضخات الشفط الطرفي بتكوينات مختلفة يمكن أن تغير مسار تدفقها وأدائها. فهم اختلافات التصميم هذه ضروري لاختيار المضخة المناسبة لاحتياجاتك.

• تصميمات القوقعة المفردة مقابل المزدوجة

تكون تصميمات القوقعة المفردة مناسبة للمضخات الأصغر حجمًا، بينما توازن تكوينات القوقعة المزدوجة القوى الداخلية في المضخات الأكبر، مما يقلل من التآكل على الغلاف والعمود.

• التثبيت الأفقي مقابل الرأسي

التثبيت الأفقي هو المعيار لمعظم التطبيقات، ولكن يتم استخدام التثبيت الرأسي عندما تكون المساحة محدودة أو عندما تحتاج المضخة إلى العمل تحت سطح السائل.

• تقليم المروحة (ضبط قطرها)

يمكن تقليل قطر المروحة لضبط معدل تدفق المضخة وكفاءتها. تتيح تخصيص المروحة تلبية متطلبات النظام المحددة.

مشاكل شائعة تتعلق بالمكونات ومسار التدفق

على الرغم من كفاءتها، قد تواجه مضخات الامتصاص النهائي مشاكل مع مرور الوقت. فيما يلي بعض المشاكل الشائعة وأسبابها:

• التكهف

يحدث التكهف عندما تتكون فقاعات هواء في منطقة الشفط بسبب انخفاض الضغط. يمكن أن تنفجر هذه الفقاعات مسببة تلف المروحة وتقليل الأداء.

• تآكل حلقات البلى

يمكن أن يؤدي تآكل السوائل إلى تآكل حلقات البلى مع مرور الوقت، مما يضر بقدرتها على حماية المكونات الحرجة.

• تسربات من أختام

يمكن أن تؤدي الأختام الميكانيكية المعيبة أو البالية إلى تسرب السوائل، مما يعطل أداء النظام ويزيد من تكاليف الصيانة.

• تلف أو انسداد المروحة

يمكن أن تسبب الشوائب في السائل تلف المروحة أو انسدادات. يمكن أن تمنع الفحوصات المنتظمة مثل هذه المشاكل.

نصائح صيانة لإطالة عمر المضخة

تعد الصيانة الروتينية ضرورية لأي مضخة امتصاص نهائي. فيما يلي بعض النصائح العملية للحفاظ على مضختك في أفضل حالة:

• فحص المكونات الحرجة بانتظام

تحقق من المروحة والأختام والمحامل بحثًا عن علامات التآكل واستبدلها حسب الحاجة.

• ضمان المحاذاة الصحيحة

يمكن أن تؤدي عدم المحاذاة بين المحرك والمضخة إلى الاهتزاز والتآكل المبكر. استخدم أدوات المحاذاة لتأكيد الإعداد الصحيح.

• مراقبة الاهتزاز والضوضاء

يمكن أن تكون الضوضاء غير العادية أو الاهتزاز المفرط علامات مبكرة على فشل المكون. تعامل مع هذه المشكلات على الفور لتجنب الإصلاحات المكلفة.

خاتمة

تعتمد مضخات الشفط النهائي على مكونات مصممة بعناية تعمل معًا لتحريك السوائل بكفاءة. من خلال فهم مسار التدفق والمواظبة على الصيانة الدورية، يمكنك ضمان تشغيل مضختك بأقصى أداء لسنوات قادمة.

سواء كنت تختار مضخة لتطبيق جديد أو تقوم باستكشاف الأخطاء وإصلاحها في مضخة موجودة، فإن معرفة كيفية تفاعل المكونات وكيفية عمل مسار التدفق لا تقدر بثمن. اعتنِ بمضختك، وهي ستعتني بنظامك.
