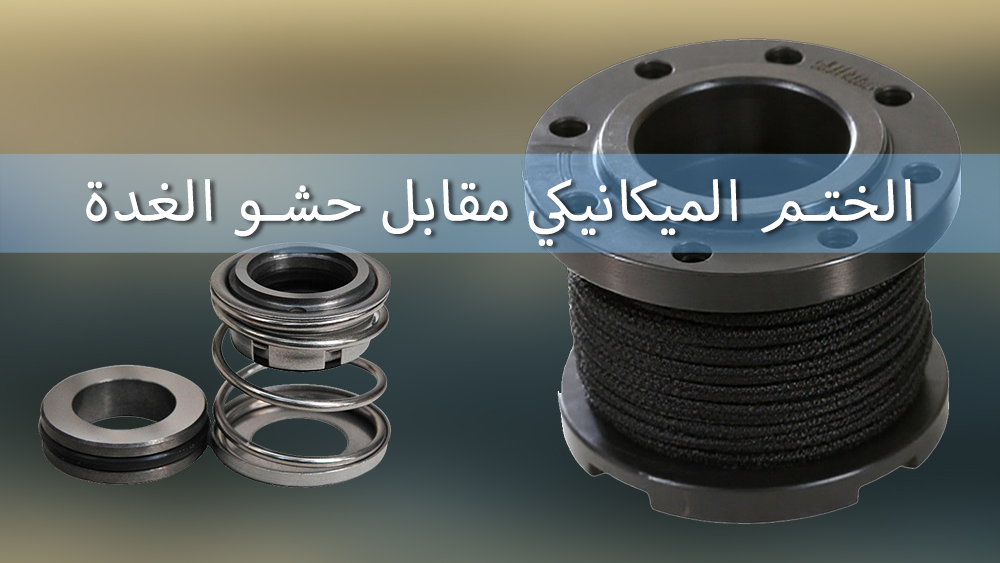

شرح مانع تسرب عمود المضخة: الختم الميكانيكي مقابل حشو الغدة

حَشْوُ أُسْطُوانَاتِ المضخاتِ لَيْسَ مُجَرَّدَ ضَرُورَةٍ تِقْنِيَّةٍ—بَلْ هُوَ أَمْرٌ حَاسِمٌ لِلْحِفَاظِ عَلَى الْكَفَاءَةِ، وَالْتَّحَكُّمِ فِي التَّسَرُّبِ، وَحِمَايَةِ النِّظَامِ بِأَكْمَلِهِ. دُونَ الْإِحْكَامِ الْمُنَاسِبِ، قَدْ تَخْفِقُ المضخاتُ بِسَبَبِ تَسَرُّبِ السَّائِلِ، وَالاِحْتِكَاكِ الْمُفْرِطِ، وَالْبِلَى وَالتَّمَزُّقِ. يُعْتَبَرُ الْإِحْكَامُ الْمِيكَانِيكِيُّ وَحَشْوُ الْغُدَدِ مِنْ أَكْثَرِ طُرُقِ إِحْكَامِ أُسْطُوانَاتِ المضخاتِ شُيُوعًا، لَكِنَّ اخْتِيَارَ الطَّرِيقَةِ الْمُنَاسِبَةِ يَعْتَمِدُ بِشَكْلٍ كَبِيرٍ عَلَى تَطْبِيقِكَ الْخَاصِّ وَاحْتِيَاجَاتِكَ التَّشْغِيلِيَّةِ.

يَغُوصُ هَذَا الدَّلِيلُ فِي أَسَاسِيَّاتِ كُلِّ طَرِيقَةِ إِحْكَامٍ، وَمَزَايَاهَا، وَحُدُودِهَا، وَالْفُرُوقِ الرَّئِيسِيَّةِ بَيْنَهَا. عِنْدَ نِهَايَةِ الْقِرَاءَةِ، سَتَكُونُ قَدْ كَوَّنْتَ فَهْمًا وَاضِحًا لِكَيْفِيَّةِ مُطَابَقَةِ الطَّرِيقَةِ مَعَ نِظَامِ مَضْخَّتِكَ لِتحْقِيقِ أَفْضَلِ أَدَاءٍ.

مَا هُوَ إِحْكَامُ أُسْطُوانَةِ الْمَضْخَّةِ؟

صُمِّمَ إِحْكَامُ أُسْطُوانَةِ الْمَضْخَّةِ لِمَنْعِ تَسَرُّبِ السَّوَائِلِ عَلَى طُولِ الأُسْطُوانَةِ الدَّوَّارَةِ لِلْمَضْخَّةِ. بِمَا أَنَّ هَذِهِ الأُسْطُوانَاتِ تَتَحَرَّكُ بِسُرْعَةٍ عَالِيَةٍ وَتَتَفَاعَلُ مَعَ مَجْمُوعَةٍ وَاسِعَةٍ مِنَ السَّوَائِلِ—غَالِبًا تَحْتَ ضَغْطٍ وَدَرَجَةِ حَرَارَةٍ عَالِيَيْنِ—فَإِنَّ الْإِحْكَامَ الْفَعَّالَ ضَرُورِيٌّ لِضَمَانِ عَمَلٍ مَوْثُوقٍ وَكَفُوءٍ.

تَحَدِّياتٌ فِي إِحْكَامِ الأُسْطُوانَةِ

بَعْضُ أَكْثَرِ التَّحَدِّياتِ شُيُوعًا فِي إِحْكَامِ أُسْطُوانَةِ الْمَضْخَّةِ تَشْمَلُ:

• تَغَيُّرُ الضَّغْطِ:تَجْعَلُ بِيئَاتُ الضَّغْطِ الْعَالِي الْإِحْكَامَ أَكْثَرَ تَعْقِيدًا.

• الْحَرَارَةُ الْقُصْوَى:تَتَطَلَّبُ السَّوَائِلُ السَّاخِنَةُ أَوْ الْبَارِدَةُ مَوَادَّ تَسْتَطِيعُ الْحِفَاظَ عَلَى التَّمَاسُكِ تَحْتَ الضَّغْطِ.

• السَّوَائِلُ الكَاشِطَةُ:تَحْتَوِي بَعْضُ السَّوَائِلِ عَلَى جَسَيْمَاتٍ أَوْ جُزَيْئَاتٍ صَلْبَةٍ تُبْلِي أَغْطِيَةَ الْإِحْكَامِ مَعَ مُرُورِ الْوَقْتِ.

• الْبِلَى وَالتَّمَزُّقُ:يَخْلُقُ الدَّوَرَانُ الْمُسْتَمِرُّ اِحْتِكَاكًا، مُؤَدِّيًا إِلَى تَدَرُّجِيِّ تَدَهْوُرِ الْمَادَّةِ.

يُوجَدُ حَلَّانِ رَئِيسِيَّانِ لِمُعَالَجَةِ هَذِهِ التَّحَدِّياتِ—الْأَغْطِيَةُ الْمِيكَانِيكِيَّةُ وَحَشْوُ الْغُدَدِ. هَكَذَا هِيَ مُقَارَنَتُهُمَا.

أَسَاسِيَّاتُ الْغِطَاءِ الْمِيكَانِيكِيِّ

يُشَكِّلُ الْغِطَاءُ الْمِيكَانِيكِيُّ إِحْكَامًا مُحْكَمًا بَيْنَ مُكَوِّنَاتِ الْمَضْخَّةِ الثَّابِتَةِ وَالدَّوَّارَةِ بِاسْتِخْدَامِ زَوْجٍ مِنَ الأَسْطُحِ الْمُتَلاَصِقَةِ بِإِحْكَامٍ. أَحَدُ السَّطْحَيْنِ ثَابِتٌ، وَالآخَرُ يَدُورُ مَعَ الأُسْطُوانَةِ، مُشَكِّلًا إِحْكَامًا يَمْنَعُ التَّسَرُّبَ حَتَّى تَحْتَ ظُرُوفِ الْعَمَلِ الصَّعْبَةِ.

مُكَوِّنَاتٌ رَئِيسِيَّةٌ

١. وَجْهُ الْإِحْكَامِ:الأَسْطُحُ الْأَسَاسِيَّةُ لِلْإِحْكَامِ، وَتَكُونُ مَصْنُوعَةً عَادَةً مِنْ مَوَادَّ مِثْلِ الكَرْبُونِ، أَوِ السِّيرَامِيكِ، أَوْ كَرْبِيدِ السِّيلِيكُونِ.

2. أختام ثانوية:حلقات O أو جوانات توفر حاجزًا حول المكونات المختلفة.

3. أنظمة النوابض:تطبق هذه الأنظمة قوة للحفاظ على وجوه الختم ملتصقة، مما يضمن أداءً متسقًا.

أنواع شائعة

• أختام ميكانيكية مفردة:الأفضل للضغوط المتوسطة والسوائل غير الخطرة.

• أختام ميكانيكية مزدوجة:تُستخدم في التطبيقات التي تتضمن سوائل سامة أو عالية الضغط.

• أختام ميكانيكية ذات غلاف (كرتريدج):وحدات مجمعة مسبقًا تُبسّط عملية التثبيت وتقلل من فرص أخطاء المحاذاة.

تطبيقات نموذجية

تتفوق الأختام الميكانيكية في الظروف الصعبة:

• أنظمة الضغط العالي.

• السوائل النظيفة التي تتطلب الحد الأدنى من التلوث.

• السوائل الخطرة التي يجب ألا تتسرب إلى البيئة المحيطة.

أساسيات حشوة الغلاف (Gland Packing)

تستخدم حشوة الغلاف مادة مجدولة تشبه الحبل يتم ضغطها حول العمود لتشكيل سدادة. تظل هذه الطريقة القديمة مستخدمة على نطاق واسع في الصناعات ذات التطبيقات الثقيلة أو الكاشطة.

مكونات حشوة الغلاف

1. مادة الحشو:المواد الشائعة تشمل PTFE (التفلون)، والجرافيت، والكتان، ويتم اختيارها بناءً على السائل الذي يتم ضخه.

2. حشوة التغليف والصفيحة التابعة (Packing Gland and Follower Plate):هذه المكونات تطبق ضغطًا لتثبيت مادة الحشو بإحكام في مكانها.

التطبيقات النموذجية

تعمل حشوة الغلاف (Gland Packing) بشكل فعال في الأنظمة التي:

• تكون ضغوط التشغيل فيها منخفضة إلى متوسطة.

• يتم ضخ سوائل كاشطة أو من نوع الملاط (Slurry).

• تفضل قيود الميزانية تكلفة أولية أقل.

الاختلافات الرئيسية بين الأختام الميكانيكية وحشوة الغلاف

يتطلب الاختيار بين الأختام الميكانيكية وحشوة الغلاف فهمًا واضحًا لصفات أدائها:

التحكم في التسرب

• الختم الميكانيكي:يحقق تسربًا شبه معدوم، مما يضمن تشغيلًا محكمًا ونظيفًا. وهذا أمر بالغ الأهمية خاصة للسوائل الخطرة أو باهظة الثمن.

• حشوة الغلاف:تسمح بتسرب مُتحكّم فيه لتشحيم مادة الحشو والعمود، مما يمكن أن يؤدي إلى فقدان السوائل وبيئة أقل نظافة.

احتياجات الصيانة

• الختم الميكانيكي:يتطلب صيانة أقل تكرارًا، على الرغم من أن التثبيت والاستبدال يكونان typically أكثر تعقيدًا.

• حشوة الغلاف:تتطلب تعديلات ومراقبة منتظمة للحفاظ على الضغط المناسب ومنع التسرب المفرط.

كفاءة الطاقة

• الغلاقة الميكانيكية:تسبب حداً أدنى من الاحتكاك بين الأجزاء الثابتة والدوارة، مما يحسن كفاءة الطاقة ويقلل من تآكل مكونات المضخة.

• تغليف السدة (الجراند باكينج):يخلق مقاومة أعلى للعمود بسبب الضغط الأكثر إحكاماً، مما يؤدي إلى فقدان طاقة أكبر مع مرور الوقت.

اعتبارات التكلفة

• الغلاقة الميكانيكية:تكلفة أولية أعلى ولكن عمر خدمة أطول وتكاليف تشغيل أقل.

• تغليف السدة (الجراند باكينج):تكلفة أولية أقل ولكن يتطلب استبدالات وتعديلات أكثر تكراراً.

ظروف التشغيل

• الغلاقة الميكانيكية:مثالية للأنظمة عالية السرعة والضغط أو عند التعامل مع السوائل النظيفة والخطرة.

• تغليف السدة (الجراند باكينج):تزدهر في البيئات الكاشطة أو المتسخة حيث تكون هناك حاجة لأنظمة قوية، على الرغم من احتمالية التسرب.

مزايا الغلاقات الميكانيكية

غالباً ما تكون الغلاقات الميكانيكية هي الخيار المفضل للعمليات الحديثة، ولسبب وجيه:

• تسرب طفيف:يساعد في الحفاظ على مساحة عمل نظيفة وآمنة.

• تآكل أقل على المكونات:يحمي غلاف العمود من التلف الكبير.

• القدرة على التعامل مع السوائل الخطرة:يضمن إحكامًا محكمًا ضد تسرب الهواء للمواد الكيميائية الخطرة أو المواد المتطايرة.

مزايا الحشو الغُدّي

يظل الحشو الغُدّي حلاً بسيطًا وفعالاً من حيث التكلفة، خاصة في الظروف الأقل تطلبًا:

• سهولة التثبيت:يمكن تركيبه وضبطه دون الحاجة إلى أدوات متخصصة.

• التكلفة الأولية المنخفضة:تكلفته أقل بكثير من الأختام الميكانيكية مقدمًا.

• المتانة في الوسائط الكاشطة:يتعامل مع السوائل الكثيفة والقذرة والمحملة بالجسيمات بشكل أفضل من العديد من الأختام الميكانيكية.

قيود كل طريقة

لا توجد طريقة مثالية، وفهم القيود هو مفتاح التنفيذ الناجح:

• الختم الميكانيكي:حساس تجاه التثبيت غير الصحيح وتكاليف الشراء الأعلى.

• الحشو الغُدّي:يستهلك طاقة أكثر ويتطلب صيانة منتظمة لتجنب عدم الكفاءة.

كيفية اختيار طريقة الختم المناسبة

يعتمد اختيار طريقة الختم المناسبة على متطلباتك الخاصة. ضع في اعتبارك هذه العوامل:

• نوع السائل:السوائل النظيفة والخطرة تفضل الأختام الميكانيكية، بينما السوائل القذرة أو الكاشطة تناسب الحشو الغددي.

• ظروف التشغيل:الأنظمة عالية الضغط ودرجة الحرارة تتطلب أختامًا ميكانيكية لضمان المتانة والكفاءة.

• القدرات الصيانة:المرافق ذات موارد الصيانة المحدودة قد تستفيد من متانة الأختام الميكانيكية.

• الميزانية:بالنسبة للأنظمة المحدودة الميزانية، يوفّر الحشو الغددي نقطة دخول اقتصادية.

اعتبارات خاصة بالقطاع

قطاعات معينة، مثل المعالجة الكيميائية، تتطلب تسريبًا شبه معدوم للأختام الميكانيكية، بينما تعتمد القطاعات التي تتعامل مع الملاط الكاشط، مثل التعدين، غالبًا على الحشو الغددي نظرًا لمتانته.

الخلاصة:

عندما يتعلق الأمر بإغلاق عمود المضخة، فإن كلاً من الأختام الميكانيكية والحشو الغددي يقدمان مزايا فريدة ومقايضات. تعتبر الأختام الميكانيكية الخيار الأمثل للأنظمة عالية الأداء والموفرة للطاقة التي تتطلب الحد الأدنى من التسريب. من ناحية أخرى، يبرز الحشو الغددي في التطبيقات القاسية حيث تكون البساطة والاقتصادية في التكلفة هي الأولوية القصوى.

من خلال تقييم عوامل التحكم في التسريب، ومتطلبات الصيانة، وظروف التشغيل، والميزانية، يمكنك اختيار طريقة الإغلاق التي تتماشى مع احتياجاتك وأهدافك التشغيلية بثقة.
